钢制多拐曲轴动力传动核心结构

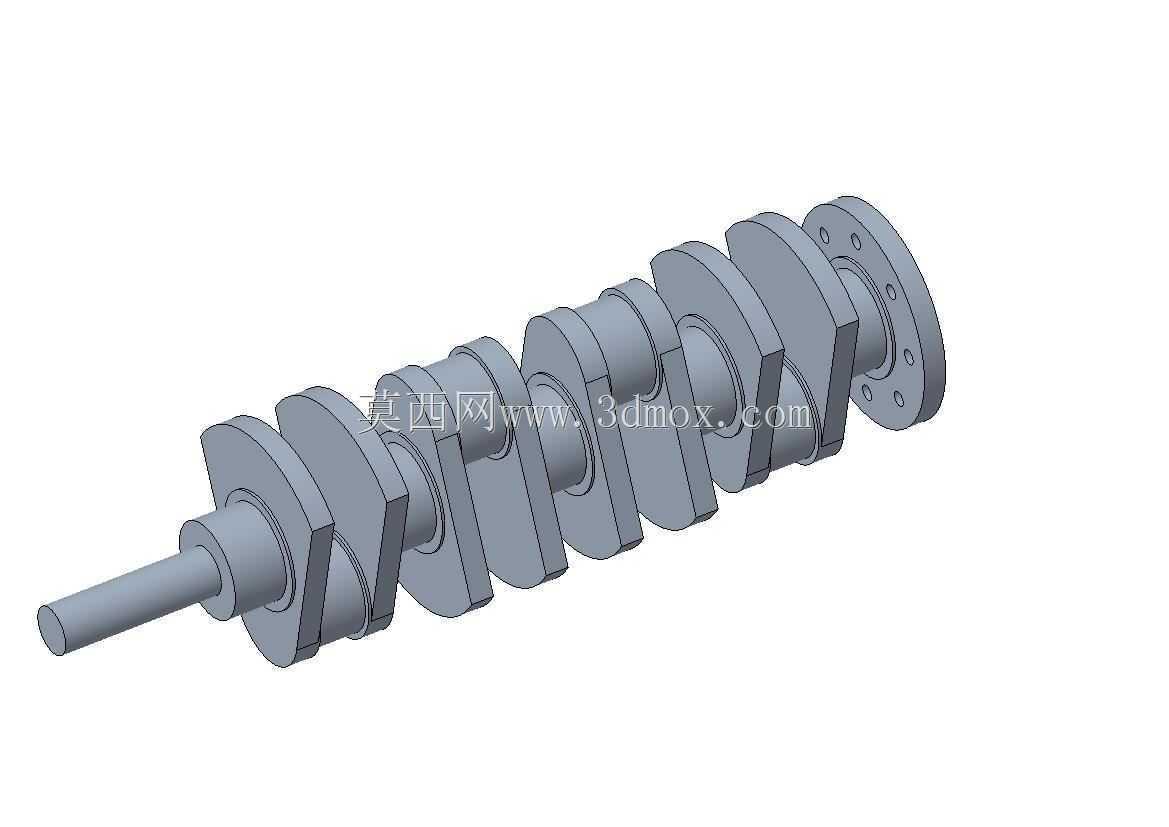

　　在往复式动力设备的核心传动链路里，曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是内燃机、往复式压缩机这类设备里无法替代的核心受力部件。本次呈现的曲轴采用整体式锻造钢制结构，从结构布局来看，设置了多组曲柄销与主轴颈交替排布的结构，对应多缸动力设备的做功顺序匹配相位角，能够保证各缸活塞连杆组传递来的冲击力被均匀承接，避免运转过程中出现扭矩波动过大的问题。从实际应用场景出发，这类曲轴广泛适配中小排量车用内燃机、固定式工业动力机组，在运转过程中需要持续承受交变的弯曲载荷与扭转载荷，因此设计阶段对各轴颈的过渡圆角做了等半径强化处理，避免应力集中导致的疲劳断裂风险。从安装边界来看，曲轴一端设置带螺栓孔的法兰连接盘，

　　用于和飞轮端或者动力输出端的连接件配合，法兰端的螺栓孔采用圆周等距排布，能够保证连接时的同轴度要求，避免运转时出现端面跳动超差的问题；另一端为延伸的轴头结构，可用于安装正时齿轮、皮带轮等前端附件，轴头的直径尺寸与配合段长度严格匹配常用附件的安装公差，不需要额外做结构修改就能适配常规的前端轮系布局。主轴颈的直径与长度参数按照支撑跨距做了匹配设计，每两个相邻曲柄销之间都设置有对应的主轴颈支撑，能够降低曲轴运转时的挠曲变形量，保证轴瓦配合面的油膜稳定形成，避免出现干磨烧瓦的故障。曲柄臂的厚度与宽度经过受力校核，在保证整体轻量化的前提下满足强度要求，曲柄销与主轴颈之间的油道采用内部斜向贯通设计，

　　能够将主油道送来的压力润滑油输送到各个配合摩擦面，保证运转过程中的润滑可靠性。从设计思路上看，这款曲轴的平衡块与曲柄臂采用一体化结构，不需要额外装配平衡块，减少了装配环节的累积误差，同时平衡块的重心位置经过动平衡校核预设，能够抵消各曲柄销与连杆活塞组运动时产生的一阶、二阶往复惯性力，降低设备运转时的整体振动水平。在实际装配过程中，各主轴颈的同轴度公差控制在微米级，能够保证装入缸体主轴承座后，转动阻力处于合理区间，不会出现卡滞或者偏磨的问题。曲柄销的表面粗糙度要求与主轴颈保持一致，能够保证连杆轴瓦装配后配合间隙均匀，在高转速运转工况下依然能保持稳定的润滑状态。从材料选择上采用钢材作为基体，经过调质处理后整体强度与韧性达到匹配，

　　表面轴颈位置可做淬火处理提升耐磨性能，能够满足长时间高负荷运转的使用寿命要求。在结构细节上，各轴颈的两端都设置有卸荷槽结构，能够降低轴颈端面位置的应力集中系数，同时也能为润滑油的回流提供通道，避免多余的润滑油从轴端密封位置渗漏。法兰端的端面设置有定位止口，与飞轮或者输出连接件的止口配合后，能够保证连接部件与曲轴的同轴度，避免动力输出时出现偏心振动。前端轴头位置设置有键槽结构，可通过平键传递扭矩，带动前端的正时机构、冷却水泵、发电机等附件运转，键槽的位置与尺寸按照通用标准设计，适配常规的附件传动连接需求。在实际选型匹配时，需要注意这款曲轴的曲柄销间距、主轴颈支撑跨距要与对应缸体的缸心距保持一致，同时曲柄的相位角要与设备的做功顺序匹配，才能保证装配后活塞运动相位正确，不会出现运动干涉问题。整体结构没有多余的冗余设计，所有结构特征都服务于受力传递、润滑保障、安装配合这几个核心功能点，能够满足常规动力设备的核心传动需求，也可作为结构设计人员开展曲轴类零件设计时的参考样例，帮助理解多拐曲轴的结构布局逻辑、受力点分布以及安装配合的尺寸边界要求。
