电力变压器用多卡位连接基座结构设计

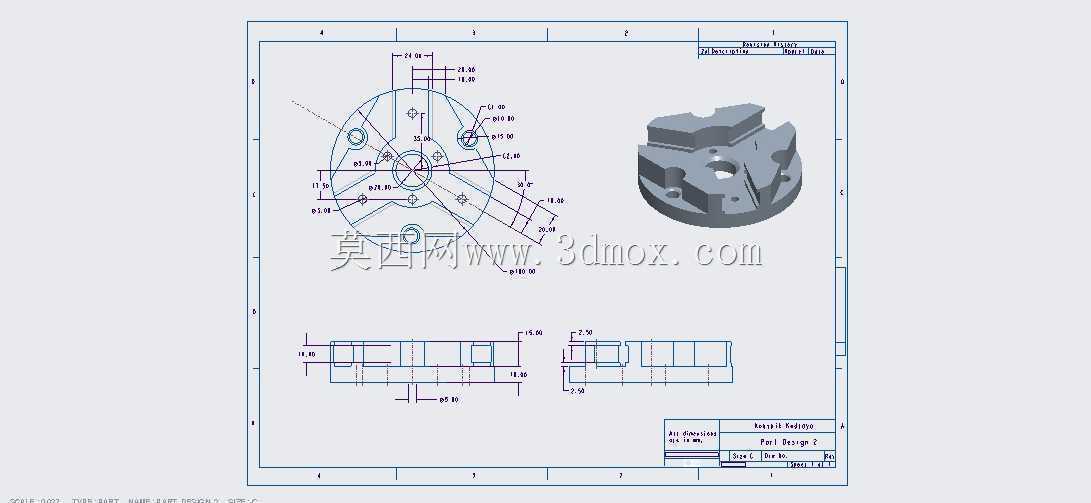

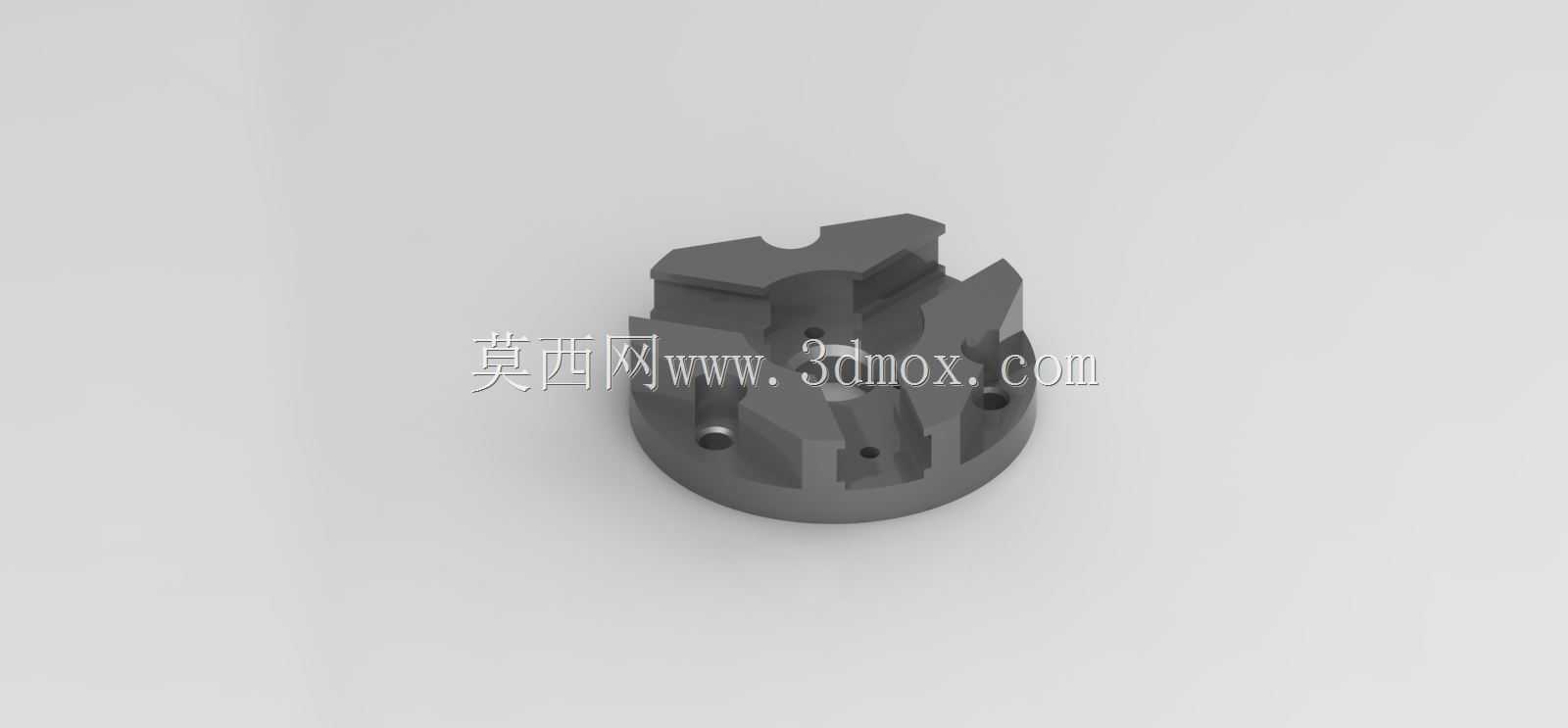

　　在电力输配系统的变压器设备内部，这类多卡位连接基座是绕组定位、引线支撑结构里的核心承载零件，日常运行中需要同时承担机械限位、绝缘支撑、引线导向的多重作用，区别于普通的平板式安装座，该零件的多凸台卡位结构是针对变压器内部紧凑装配空间专门优化的设计。从实际装配场景来看，这类基座通常安装在变压器油箱内部的夹件端面，周边紧邻绕组端部的绝缘压板、引线固定支架以及分接开关的传动连杆，因此设计时首先要规避周边运动部件的运动包络，基座底部的圆形法兰面设置了三个均布的沉头安装孔，孔位的节圆尺寸严格匹配现有变压器夹件上的标准安装孔距，不需要额外在夹件上重新钻孔攻丝，能够直接适配现有10kV级油浸式电力变压器的内部安装接口，

　　安装后基座顶面与夹件表面的平行度公差控制在0.1mm以内，避免后续安装的支撑组件出现偏载。零件主体采用圆柱式底座加周向分布卡位凸台的结构，底座的壁厚根据变压器短路工况下的电动力载荷做了针对性加强，周向的四个异形卡位凸台并非对称分布，而是根据周边引线的走向、绝缘件的卡位需求做了角度偏移，每个凸台上的缺口尺寸对应不同规格的绝缘支撑条的截面尺寸，装配时绝缘支撑条可以直接卡入缺口完成预定位，不需要额外设置临时固定工装，能够大幅提升变压器内部组件的装配效率。凸台中心设置的轴向通孔是引线的穿越通道，孔口位置做了R1.5的圆角倒钝处理，避免变压器长期运行中振动导致引线绝缘层被孔口毛刺划伤，通孔的内径尺寸匹配常用的10kV级变压器引线的绝缘层外径，

　　预留了足够的绝缘间隙，防止引线与金属基座之间出现局部放电的隐患。从结构受力的角度分析，该基座在变压器发生出口短路时，需要承受绕组轴向电动力传递过来的冲击载荷，因此在每个卡位凸台与底部法兰的连接位置都做了渐变式的加强筋过渡，避免直角连接位置出现应力集中，加强筋的厚度从法兰位置的5mm逐步过渡到凸台顶部的3mm，在保证结构强度的前提下尽可能降低零件的整体重量，减少变压器内部的金属材料用量，同时也降低零件自身的材料成本。设计过程中还充分考虑了零件的加工工艺性，整个零件除了安装孔、中心通孔之外，所有的异形结构都可以通过三轴数控铣削一次装夹完成加工，不需要设计复杂的专用工装夹具，零件的所有非配合面都做了喷砂氧化处理，

　　配合面的表面粗糙度控制在Ra1.6，既能够保证装配时的配合精度，也能提升零件在变压器油环境下的耐锈蚀能力。在实际的装配边界验证中，该基座安装后周边预留的最小间隙满足变压器内部绝缘距离的要求，与相邻的绕组端部绝缘件之间的距离不小于12mm，与分接开关传动杆之间的运动间隙不小于8mm，完全符合油浸式变压器内部的绝缘安全规范，同时卡位凸台的高度尺寸经过反复校核，保证卡入的绝缘支撑条顶面与绕组压板的底面完全贴合，不会出现装配间隙导致的支撑松动，在变压器长期运行的振动工况下，也不会出现支撑件移位的问题。这类结构的连接基座相比传统的焊接式支撑座，零件的集成度更高，将原本需要三个独立零件完成的引线支撑、绝缘件卡位、组件安装功能集成在单个零件上，减少了变压器内部的零件数量，也减少了装配过程中的焊接工序，降低了焊接残渣遗留在线圈内部造成绝缘故障的风险，同时零件的互换性更强，在同容量等级的不同型号变压器上都可以通用，能够减少生产环节的零件种类，降低仓储管理的成本。
