电力变压器用异形三通钣金导流结构

项目分类:变压器 发布时间:2024-08-22 ID:764795
  • 电力变压器用异形三通钣金导流结构
  • 电力变压器用异形三通钣金导流结构

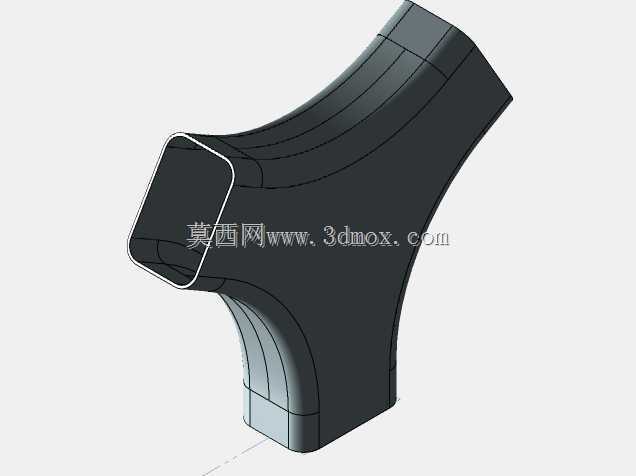

  在电力输配系统的变压器配套结构中,这类异形三通钣金构件主要承担油路或气路的分流导流作用,是变压器冷却循环回路里的关键衔接部件,直接影响介质循环的顺畅度与流阻表现。不同于常规等径圆管三通,该构件采用方口过渡的异形曲面设计,三个接口分别对接不同走向的管路,其中两个接口沿水平方向呈一定夹角排布,第三个接口垂直向下延伸,适配变压器内部紧凑的安装空间,避免与绕组、夹件等其他内部构件产生干涉。

  从设计逻辑来看,该钣金件采用等壁厚板材一体折弯成型思路,所有曲面过渡区域均做了大圆角顺滑处理,一方面是为了降低介质流经时的局部阻力,减少涡流产生,避免长期运行过程中出现局部冲刷损耗;另一方面,大圆角折弯工艺能够有效释放钣金成型过程中的内应力,减少焊接或折弯后的变形量,提升构件的尺寸稳定性。构件的三个连接端口均设计了平直的翻边结构,翻边长度控制在标准管路对接的密封面宽度范围内,既可以作为焊接定位的基准面,也能在采用法兰连接时提供足够的密封压紧面,保证连接位置的密封性能,杜绝变压器油渗漏的隐患。

  在安装边界的考量上,该构件的整体外轮廓尺寸经过反复校核,三个接口的中心距严格匹配变压器油箱内部预设的管路安装点位,曲面部分的最大外凸尺寸控制在周边构件的安全间隙阈值以上,既不会因为间隙过小导致安装时无法就位,也不会因为间隙过大造成内部空间浪费。构件的壁厚选取结合了变压器运行时的介质压力、振动载荷以及钣金成型的工艺性,既满足长期承压的强度要求,也不会因为壁厚过大增加折弯难度与整体重量,适配变压器轻量化设计的需求。

  实际建模过程中,这类异形钣金件需要先通过曲面建模构建出整体的流道轮廓,再按照钣金工艺的要求拆分折弯段,预留出合理的折弯止裂口与焊接收缩余量,所有折弯线的位置都要匹配常规折弯设备的加工行程,避免出现无法加工的死角。同时,构件表面的拼接焊缝位置都设置在非迎流面,减少焊缝对介质流动的干扰,也降低焊缝长期受介质冲刷出现腐蚀泄漏的概率。在实际应用场景中,这类构件多用于大容量电力变压器的强迫油循环回路,能够根据油箱内部的管路布局灵活调整三个接口的走向角度,相比标准三通件更适配定制化变压器的内部结构需求,减少管路转接次数,降低整个循环回路的泄漏点数量,提升变压器运行的可靠性。
