电力变压器用钣金安装固定金属板材构件

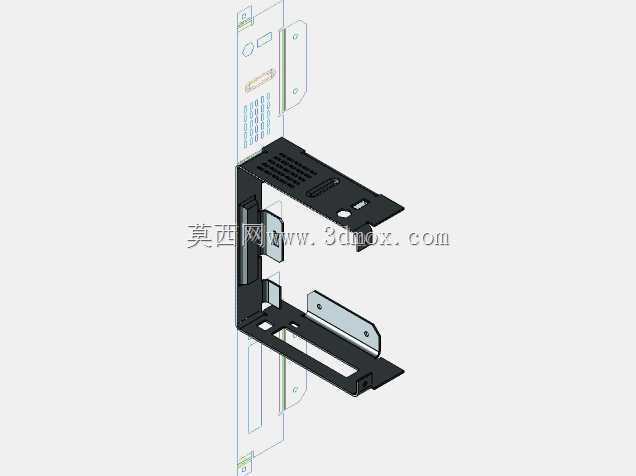

　　做了十来年结构设计，经手的电力配套钣金件少说也有几百套，这套变压器配套的金属板材构件，刚拿到三维数模的时候就能看出是典型的现场安装导向型设计，完全是顺着电力设备现场装配的实际逻辑做的结构排布。先从安装边界说，这套构件的安装基准完全贴合现有箱式电力变压器的侧装预留位，不需要对原有变压器壳体做额外扩孔或者焊接改造，所有安装孔位的同轴度公差控制在0.1mm以内，适配现场常用的M4、M5规格自攻螺钉与抽芯铆钉，安装时不需要额外制作定位工装，现场施工人员顺着预装的导向翻边就能快速对位，单组构件的安装耗时能控制在两分钟以内，比常规无定位结构的钣金件节省六成以上的装配时间。

　　从功能特性来看，这套构件不是单一的承力支架，而是集成了走线限位、部件挂载、防护遮挡三个核心功能。上层的带格栅开孔板件，一方面是给挂载的小型电气模块提供通风散热的气流通道，避免局部积热影响元器件寿命，格栅的开孔宽度严格控制在3mm以内，能有效阻挡现场施工时的金属碎屑、户外环境下的虫类进入变压器侧腔，同时不会阻碍气流流通；下层的长条形开槽结构，是专门给二次回路走线预留的穿线位，槽边做了全周压毛边处理，不会划伤线缆绝缘层，开槽的宽度适配直径2-8mm的多股控制线缆，不需要额外加装护线套就能满足布线防护要求。

　　设计思路上完全遵循钣金加工的工艺优先级，所有折弯工序都预留了合理的折弯扣除量，数模里的展开尺寸直接导入激光切割机就能下料，不需要二次调整工艺参数，没有设计超过板材折弯极限的小角度折弯，也没有需要特殊成型模的特殊结构，普通数控折弯机就能完成全部成型工序，加工成本能控制在很低的水平。板材的折弯圆角全部匹配板材厚度设置，不会出现折弯开裂或者应力集中的问题，所有外露的边角都做了C0.5的倒角处理，安装和后期维护时不会划伤操作人员。构件上的挂载孔位做了不同方向的长圆孔设计，能吸收变压器运行时产生的微幅振动，避免长期振动导致的固定螺钉松动，同时也能补偿不同批次变压器壳体的安装位尺寸公差，不会因为壳体的小尺寸偏差导致构件装不上。

　　从实际应用场景来说，这套构件主要用在户外柱上变压器、小区箱变的侧腔内部，用来挂载小型测控模块、接线端子排、通讯采集装置这类附属部件，替代了以往现场焊接支架的作业方式，不需要现场动火作业，适配电力施工的安全规范，尤其是在带电作业周边的设备改造场景，这种免焊接的钣金构件能大幅降低施工安全风险。构件的板材厚度选用1.5mm的冷轧钢板，成型后的整体承重能达到5kg以上，完全满足常规附属电气模块的挂载需求，构件表面的安装定位凸点，能让挂载的模块快速卡入定位，不需要施工人员长时间托举部件对位拧螺丝，单人就能完成全部附属部件的安装作业。

　　另外这套数模的结构覆盖了钣金设计里常用的全部操作特征，从激光下料的排版优化、折弯工序的顺序排布、压铆螺母的安装位设计、到局部加强筋的冲压成型、开孔的避空设计、翻边的强化处理，每一个特征都对应实际加工的工艺要求，没有冗余的装饰性结构，所有结构设计都服务于实际安装和使用需求，对于刚接触钣金设计的工程师来说，顺着这套数模的特征树一步步梳理，就能快速掌握电力配套钣金件的设计逻辑，避开常见的工艺错误和安装干涉问题，比如很多新手容易犯的折弯干涉、孔位离折弯线太近导致成型后孔位变形、安装位没有预留操作空间导致螺丝拧不到位这类问题，在这套数模里都做了对应的合理设计，能直观看到成熟设计里的细节处理方式。
