电力设备用冲压成型金属连接固定卡扣

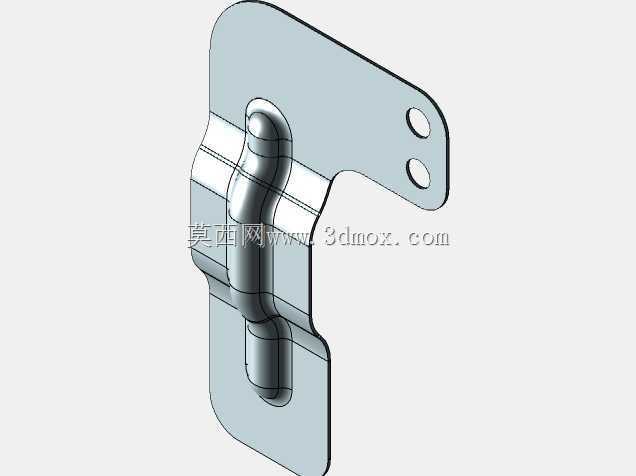

　　在电力输配设备的内部结构搭建中，这类冲压成型的金属卡扣常被用于变压器器身与外围防护构件、线束固定支架之间的快速连接，替代传统螺栓紧固的部分场景，减少装配环节的零件数量，提升产线装配效率。从结构形态来看，该零件采用薄钢板一体冲压弯折成型，主体带有凸起的加强筋结构，这一设计并非单纯的造型考量，而是在不增加板材厚度的前提下，大幅提升零件纵向的抗弯折刚度，避免长期受震动载荷出现形变松脱。零件一侧延伸出带两个安装孔的平直翼板，安装孔的孔径与孔位间距严格匹配变压器壳体上预设的焊接螺柱位置，装配时直接将翼板套入螺柱后用防松螺母锁紧即可，无需额外制作定位工装，安装公差控制在±0.2mm范围内，能适配多数中小型电力变压器的壳体安装基准。

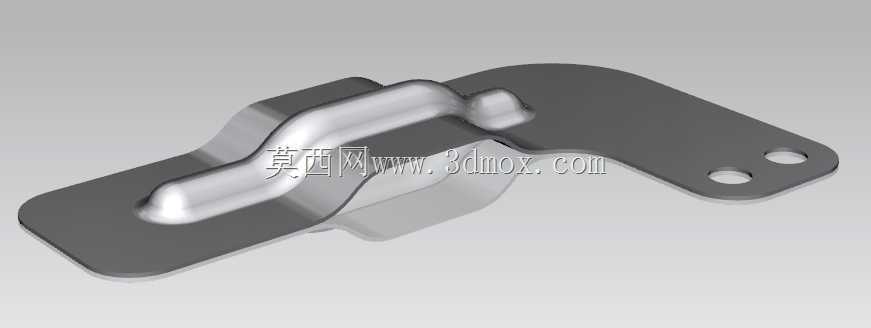

　　另一侧的弯折勾状结构是核心功能区，勾边做了圆角过渡处理，避免装配时刮伤配套构件的防腐涂层，勾体的内槽尺寸经过反复校核，刚好能卡入直径6mm的标准金属拉杆，卡入后依靠自身冲压形成的弹性形变提供预紧力，在设备运行产生的持续微震动环境下也不会出现松脱移位。设计阶段优先考虑了模具加工的可行性，整个零件没有复杂的三维曲面，所有弯折角度均控制在90度到120度之间，冲压工序仅需落料、冲孔、成型、弯折四道工序即可完成，量产时材料利用率能达到82%以上，有效控制零件的制造成本。零件的表面处理采用电镀锌工艺，镀层厚度控制在8μm到12μm之间，既能满足电力设备内部的防腐蚀要求，也不会因为镀层过厚影响卡扣与配合件的装配精度。在实际选型应用中，

　　这类卡扣多用于10kV级油浸式变压器的内部引线固定支架与箱壁的连接，也可适配干式变压器的外壳护板快速装配，相比传统的螺栓连接方案，单处连接点的装配时间能缩短60%，同时减少了螺栓、垫片等零散零件的管理成本。需要注意的是，该卡扣的适用环境温度范围为-40℃到120℃，完全覆盖电力设备户外运行的极端温度区间，不会因为低温脆断或高温软化失去固定能力。在建模过程中，需要重点关注弯折处的圆角半径设置，内R角设置为板材厚度的0.5倍，避免冲压时出现板材开裂的问题，同时加强筋的拔模角度设置为3度，确保冲压成型后模具能顺利脱模，不会拉伤零件表面。安装边界方面，卡扣装配后突出安装面的高度为12mm，在布局周边构件时需要预留至少15mm的操作空间，方便后期维护时的拆卸与复位，翼板上的安装孔采用长圆孔与圆孔组合的形式，其中一个孔为直径5.2mm的圆孔，作为主定位孔，另一个为长度7mm的长圆孔，用于补偿安装面的位置公差，降低对壳体焊接精度的要求。
