船舶拖运用多轮式拖车架结构设计

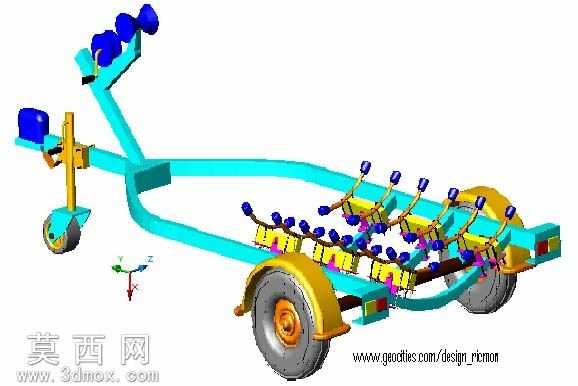

本作品为船舶拖运用拖车架三维建模成果，建模过程依托参数化三维设计软件完成全结构1:1比例搭建，整体遵循拖运作业的承载需求与拖挂适配逻辑开展设计。建模阶段首先完成主体承载纵梁的轮廓搭建，采用弯折式长梁结构作为核心承载基体，梁体截面参数匹配中小型船舶拖运的载荷要求，通过曲面扫掠、实体拉伸命令完成梁体的基础造型，同时对梁体的弯折过渡区域做圆角应力缓释处理，避免应力集中导致的结构失效。车架前部设置单轮导向支撑结构，包含立式转向支杆、万向轮组与连接挂环，转向支杆与主纵梁采用铰接约束模拟真实转向自由度，支杆顶部设置多组操控把手结构，把手表面做防滑纹理的材质贴图处理，还原实际操控的握持触感；前部还设置方形配重安装位，用于放置平衡配重块，避免拖运过程中因船体载荷分布不均出现翘头问题。车架后部采用双轮承重布局，车轮组件包含橡胶轮胎、金属轮毂、轮轴与挡泥板结构，轮胎表面通过纹理贴图还原防滑胎纹细节，轮毂采用金属烤漆材质渲染，呈现亮面金属质感，挡泥板做弧面弯折造型，贴合轮胎外轮廓设置，阻挡行驶过程中泥水飞溅。车架中部沿纵梁方向均匀排布多组柔性支撑托块，托块采用软质橡胶材质参数设置，表面做深蓝色缓冲触头造型，每个托块通过可调式支架与主纵梁连接，可根据被拖运船舶的底部轮廓调整支撑位置与高度，保证船体承托受力均匀，避免硬接触造成船体外表面损伤；托块支架采用黄色金属漆材质渲染，与青蓝色主车架形成清晰的视觉区分，便于快速识别可调支撑点位。车架尾部设置尾灯安装位与连接缓冲块，还原道路拖行所需的安全标识结构，所有部件的装配约束均按照实际机械装配逻辑设置，转动部件保留合理的运动间隙，固定连接部件做共面贴合约束，整体渲染阶段采用白背景光源设置，突出各部件的结构轮廓与材质差异，完整呈现拖车架的功能结构与设计细节，可直接用于船舶拖运工装的结构验证、方案展示与生产参考。
