分形设计R4台式电脑机箱结构设计

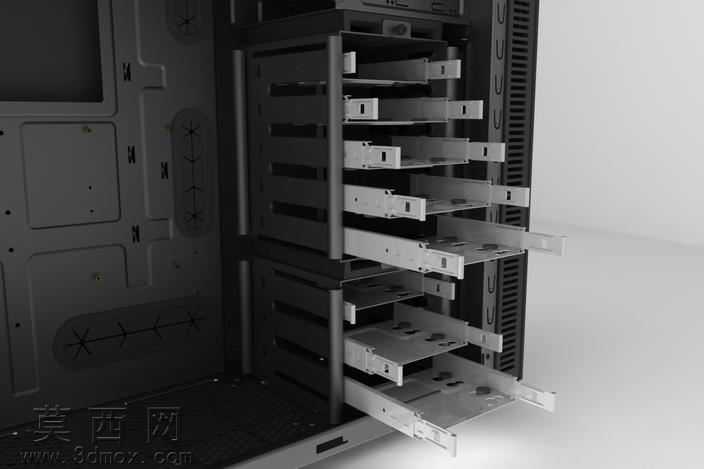

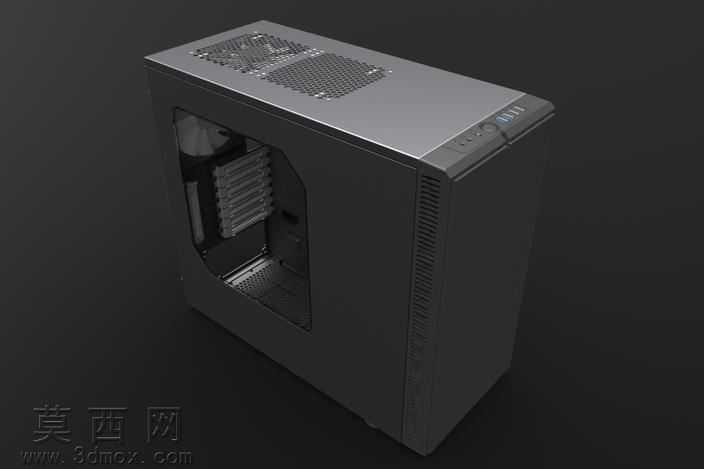

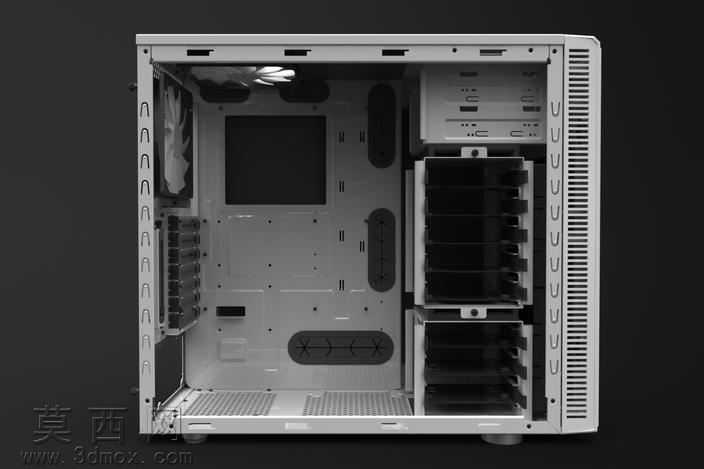

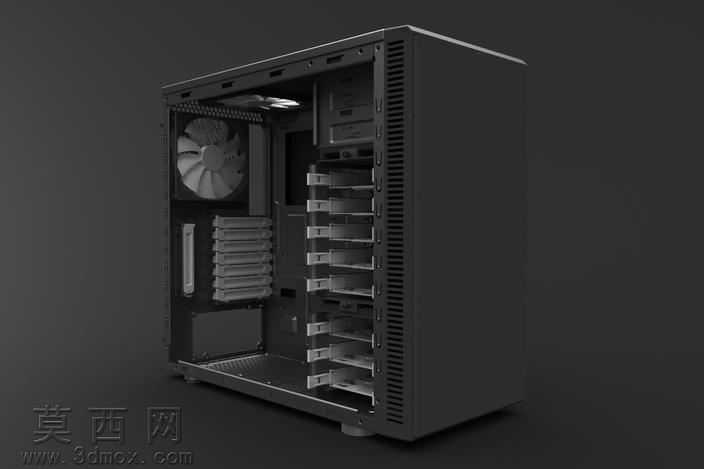

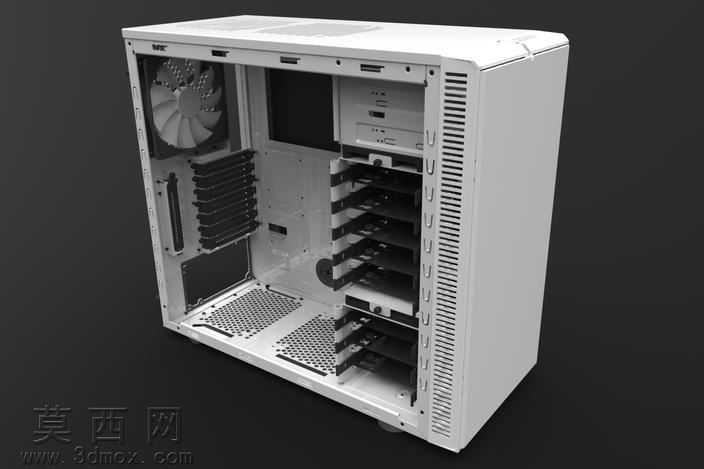

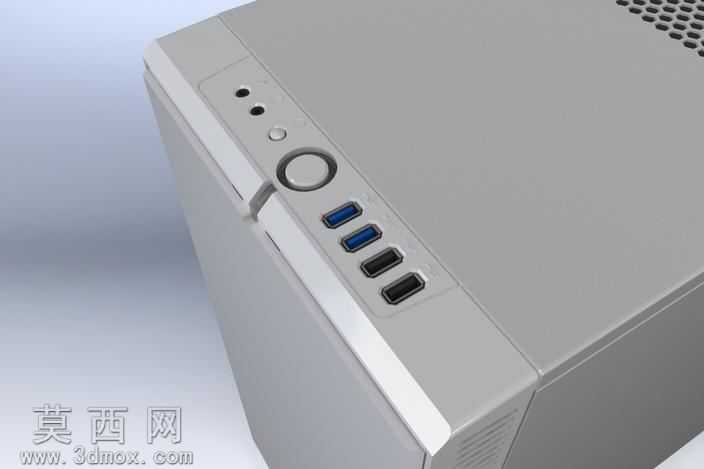

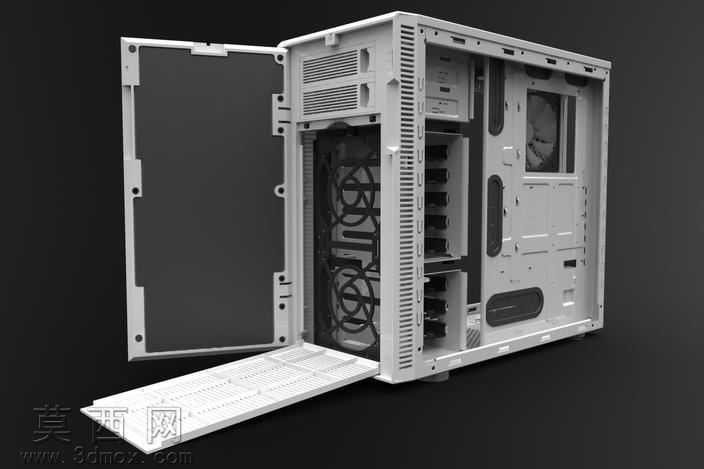

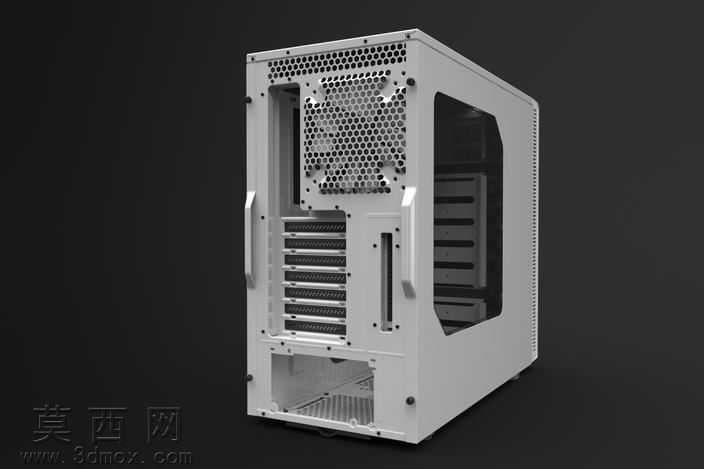

本作品为分形设计R4台式电脑机箱的三维参数化模型，建模过程严格遵循实物尺寸比例进行1:1还原，全程依托三维建模软件完成全结构的特征搭建，首先通过草图绘制勾勒机箱整体外轮廓，确定箱体长宽高的基础尺寸边界，再通过拉伸、切除、阵列等基础建模特征逐步搭建机箱的主体框架，包括侧面板、前面板通风栅格、后部IO挡板区域、底部支撑脚位等基础结构。建模过程中重点还原了机箱内部的硬件安装位结构，包括多组硬盘笼安装支架、光驱位扩展槽、主板固定铜柱点位、电源安装仓位，同时精准还原了前置140mm散热风扇的安装位结构，对风扇的扇叶轮廓、边框固定孔位都做了细致的特征刻画，确保模型可直接用于硬件兼容性模拟验证。材质渲染阶段针对机箱不同部件做了区分设置，机箱主体外壳采用哑光白或哑光黑的金属烤漆材质，调整材质的粗糙度、反射率参数还原真实机箱外壳的细腻磨砂质感；内部金属支架、硬盘笼部分采用镀锌钢板材质，还原金属件轻微的金属反光与冷调质感；散热风扇部分单独设置扇叶的半透明塑料材质与边框的硬质塑料材质，通过材质分层提升渲染的真实感。结构设计上充分考虑了台式机箱的实用属性，前面板的通风格栅采用等距阵列的狭长通风孔设计，既保证通风散热效率，又能兼顾机箱外观的整体性；内部硬盘笼采用分层可拆卸结构设计，预留了足够的走线空间与硬件安装间隙，主板安装区域周边预留了足够的CPU散热器安装高度空间，电源仓位设置了独立的减震垫安装位，降低电源运行时的震动传导；机箱后部预留了PCI扩展槽的挡片安装位，可适配不同规格的独立显卡安装，同时设置了水冷排的扩展安装点位，满足高端硬件的散热改装需求。整体建模过程中对所有安装孔位、卡扣结构、螺丝固定点位都做了精准的位置还原，包括机箱侧面板的免工具卡扣、硬盘支架的快装滑轨结构、前面板的USB与音频接口预留位，都按照实物的装配关系做了配合公差的模拟，确保模型可直接用于结构验证、装配演示、产品宣传渲染等多种用途，完整还原了这款静音机箱的结构设计特点与实用功能布局。
