垂直补间蒸汽引擎配反向齿轮结构

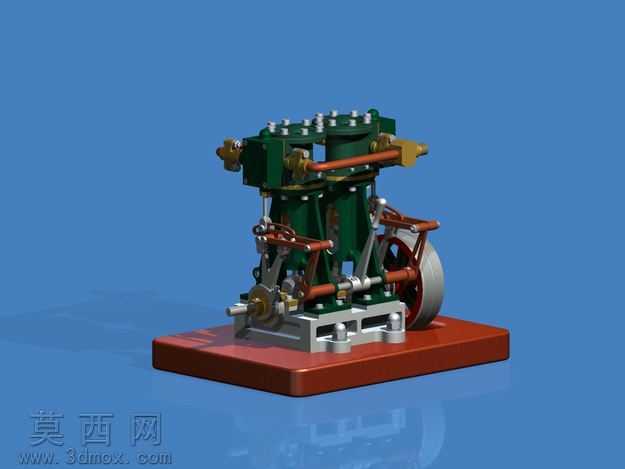

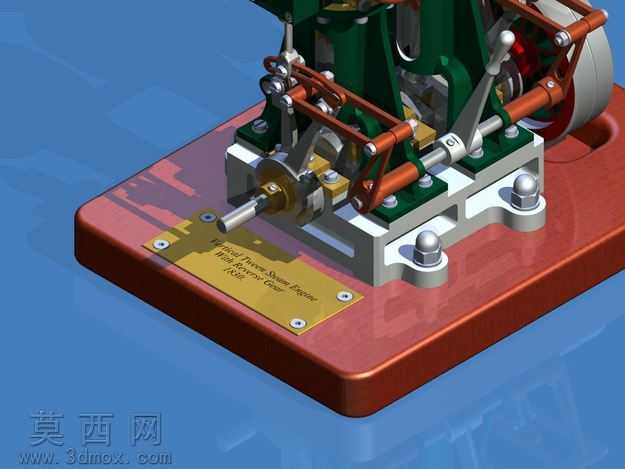

本作品为垂直补间蒸汽引擎搭配反向齿轮的机械结构三维建模成果，建模过程中严格遵循老式蒸汽动力装置的机械传动逻辑，对双缸立式布局的引擎主体、配套反向齿轮传动组、联动配气机构、飞轮输出组件以及一体式安装基座进行了1:1比例的精细化还原。建模阶段优先梳理蒸汽引擎的动力传递路径：从蒸汽进入气缸推动活塞做往复直线运动开始，通过曲柄连杆机构将直线运动转换为曲轴的旋转运动，再经反向齿轮组实现动力输出方向的切换，整套运动机构的装配约束完全符合实际机械运行的干涉要求，所有活动部件均预留了合理的运动间隙，可直接用于运动仿真演示。材质渲染阶段针对不同部件的实际材质属性做了区分处理：引擎缸体采用深绿色涂装金属材质，还原老式工业机械的漆面质感，表面添加轻微的使用磨损痕迹提升真实感；传动连杆、齿轮啮合面、曲轴部件采用抛光金属材质，突出金属加工面的光泽与精密感；输汽管路采用红铜材质，还原铜质管路的温润金属色泽与轻微氧化质感；安装基座采用红棕色酚醛塑料材质，模拟老式设备绝缘底座的哑光厚重质感；飞轮部分做了灰铸铁与金属轮缘的分色处理，还原重型飞轮的配重结构特征。设计思路上重点突出垂直补间结构的空间紧凑性优势，双缸垂直排布大幅缩小了设备的横向占用空间，反向齿轮组集成在引擎动力输出端，无需额外加装传动换向机构即可实现正反转动力输出，整套模型的管路走线、紧固件排布、操作手柄位置都参考了真实老式立式蒸汽引擎的布局，既保证了机械结构的严谨性，也通过材质与光影渲染还原了复古工业设备的质感，可用于机械原理教学、复古动力装置展示、蒸汽动力类项目的参考设计使用。
