民用客运喷气式飞机外观结构三维数模

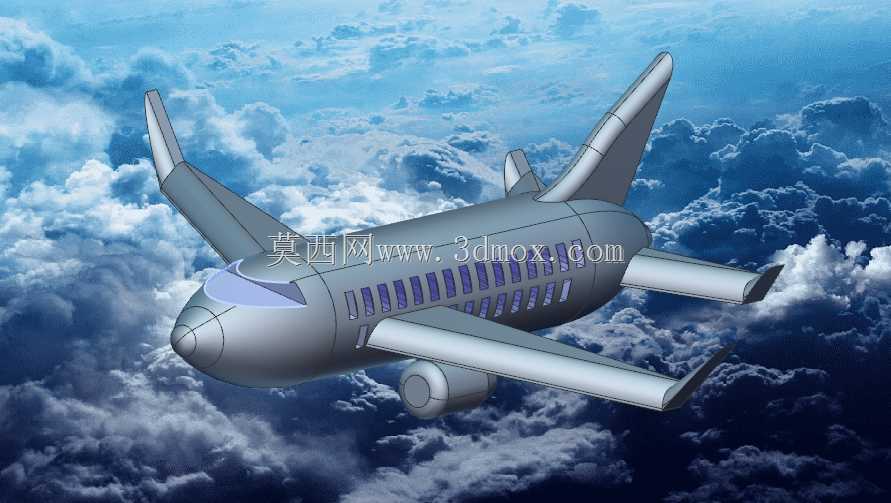

　　该模型还原了窄体民用喷气式客机的整体外观与基础结构布局，可用于航空科普教具开发、影视动画素材制作、航空类教学演示场景，也能作为初期概念方案阶段的外形参考基底，帮助设计团队快速对齐整体气动外形的轮廓方向，省去从零搭建基础曲面的重复工作量。从实际用途来看，这类民用客机主要承担中短程干线或支线的旅客运输任务，模型还原的下单翼布局、翼下吊挂发动机、T型垂尾加平尾的尾翼构型，都是当前民用客运喷气式飞机经过数十年航线运营验证的成熟布局，能够在巡航阶段提供足够的升阻比，同时兼顾地面维护的可达性——翼下吊挂的发动机距离地面高度适中，地勤人员不需要额外的超高作业平台就能完成常规检查与耗材更换，

　　平尾布置在垂尾根部的位置也能在大迎角飞行状态下避开机翼的尾流干扰，保证俯仰操纵的可靠性。模型的机身采用了经典的圆筒形增压舱截面设计，这种截面结构能够在万米高空的舱内外压差环境下均匀分散结构应力，减少金属疲劳累积的风险，机身侧面排布的舷窗位置也对应了实际客舱的座椅排距，每扇舷窗的间距匹配常规经济舱座椅的安装间隔，能够直观体现客舱的座位排布密度。机翼部分的设计还原了后掠翼的基本翼型，后掠角度匹配高亚音速巡航的气动需求，能够有效降低跨音速阶段的激波阻力，翼尖部分的上翘小翼结构也做了还原，这种结构能够削弱翼尖涡流的强度，减少巡航阶段的诱导阻力，降低燃油消耗水平，同时机翼的前后缘襟翼、副翼的分区位置也做了基础的轮廓划分，

　　能够对应实际飞行中增升、滚转操纵的功能分区。尾翼部分的垂尾后缘预留了方向舵的轮廓位置，平尾后缘也对应了升降舵的结构边界，能够直观展示飞机三轴操纵的气动面布局。设计过程中先通过CATIA完成了整体外形的基础曲面搭建，确定机身、机翼、尾翼、发动机短舱的相对位置与安装边界，保证各部件之间的干涉量为零，机翼与机身的对接段做了平滑的翼身融合过渡，减少飞行过程中的干扰阻力，发动机短舱与机翼的吊挂连接位置也匹配实际机型的安装高度，避免短舱与地面、襟翼结构出现运动干涉，后续导入NX软件中对曲面进行了连续性优化，调整了曲面之间的G2连续参数，让机身与机翼、尾翼的过渡区域更加顺滑，避免出现曲面褶皱、曲率突变的问题，保证外形的气动合理性。从安装边界来看，

　　模型的起落架舱位置在机身腹部与机翼根部，预留了足够的起落架收放空间，主起落架的收放路径不会与机翼内部油箱结构、襟翼传动机构出现干涉，前起落架的位置对应机头下方的舱段，能够保证地面滑行阶段的转向操纵空间，发动机短舱的进气道与尾喷口的尺寸匹配对应推力级别的涡扇发动机外廓尺寸，能够为后续动力系统的选型布置提供外形参考。整个模型没有做内部的详细结构设计，重点聚焦于外部气动外形的准确还原，能够满足外观展示、概念方案评审、科普演示等场景的使用需求，结构设计人员可以在这个基础外形的框架下，进一步细化内部的框梁结构、管路走线、客舱布局、系统附件布置等内容，不需要再花费时间调整外部轮廓的比例与曲面质量，有效缩短前期方案阶段的建模周期。
