马赫数2圆形截面超音速射流喷嘴结构

　　在流体力学实验与特种射流应用场景中，这类圆形截面的马赫数2喷嘴是核心的流体加速部件，主要承担将高压来流加速至指定超音速马赫数的功能，常见于高校流体实验室的射流观测平台、小型超音速风洞实验段、特种表面冲击处理设备的射流发生端。不同于常规亚音速喷嘴的渐缩结构，该喷嘴采用收敛-扩张的型面设计思路，收敛段按照维托辛斯基曲线平滑收缩，将上游来流均匀加速至喉部音速状态，扩张段则严格按照马赫数2的等熵膨胀关系设计型面扩张比，保证气流在扩张段内完成等熵膨胀，出口截面达到均匀的2马赫自由射流状态，避免出现过度膨胀或膨胀不足的波系干扰，保证出口射流的核心区长度满足实验或加工需求。

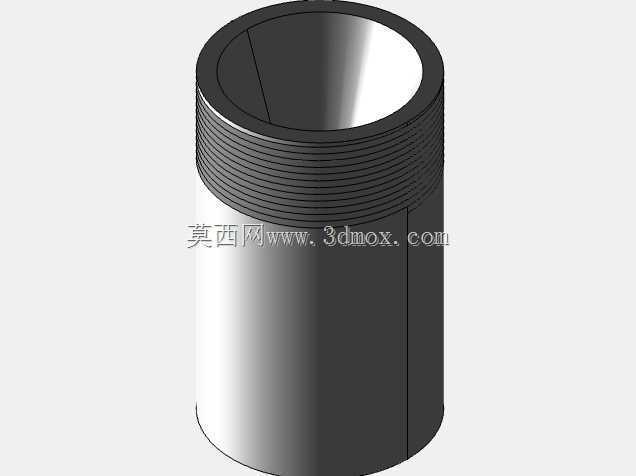

　　从结构外形来看，整体采用圆柱式本体设计，外壁上部加工有连续外螺纹结构，用于和上游的稳压腔、沉降室出口端实现螺纹连接安装，无需额外设计法兰或快装结构，螺纹连接的密封面可配合紫铜垫片实现高压工况下的静密封，安装时只需保证喷嘴入口与上游腔体的同轴度偏差控制在0.1mm以内，即可避免来流出现偏流导致的出口流场畸变。喷嘴入口端为平直的圆柱对接面，可直接嵌入上游腔体的定位止口，定位止口的深度与喷嘴入口段的长度匹配，安装到位后喷嘴入口端面与腔体内部流道齐平，无台阶凸起避免来流产生不必要的扰动。

　　从承压边界设计来看，若采用3D打印工艺制备该喷嘴，受打印材料层间结合强度的限制，本体承压上限设定为5bar，仅适用于低压下的原理验证性实验；若采用铝或黄铜金属材料通过传统机加工方式制备，本体壁厚按照15bar的工作压力进行强度校核，扩张段的壁厚从喉部位置向出口端逐渐减薄，既保证整体结构强度满足高压工况要求，也能控制整体重量，降低安装端的载荷。喷嘴的出口截面为标准正圆形，内壁面的粗糙度要求控制在Ra1.6以下，减少壁面摩擦对气流边界层的干扰，保证出口射流的马赫数分布均匀性，核心区的马赫数偏差不超过0.05。

　　在实际使用场景中，该喷嘴通常垂直安装在沉降室的侧壁或端部，高压气体经沉降室充分整流后进入喷嘴，经过收敛段加速、喉部跨音速、扩张段超音速膨胀三个阶段后，从出口喷出形成稳定的2马赫自由射流，可用于超音速射流的流场结构观测、射流冲击换热特性实验、特种材料的表面超音速微粒轰击处理等场景。设计过程中特意将扩张段的长度控制在合理范围，避免过长的扩张段导致边界层增厚影响出口流场品质，也避免过短的扩张段导致气流膨胀不充分，无法达到设计马赫数。外壁的螺纹长度覆盖整个安装配合段，可根据不同的安装腔体壁厚调整拧入深度，适配多种不同规格的实验台架安装需求，无需针对每个台架单独定制安装接口。喷嘴的入口段做了圆角过渡处理，避免直角入口导致的气流分离，保证进入收敛段的来流均匀稳定，减少总压损失，提升喷嘴的流量系数，在相同入口压力下能够获得更稳定的出口射流参数。
