不锈钢压印成型工装结构三维设计

　　这套不锈钢压印结构的设计，最初是为了对接薄型不锈钢板材表面标识压印的产线需求，在五金配件加工、电子元器件外壳标识加工、小型金属结构件表面压纹工序中都能适配。从实际产线运行的角度看，这类压印结构不需要额外搭配复杂的液压驱动附件，直接可以装夹在普通小型冲床的滑块工位上，针对0.3mm到1.2mm厚度的冷轧不锈钢板完成表面凹凸标识、纹理的压制成型，压印深度可以通过调整装夹高度控制在0.05mm到0.2mm区间，既保证标识的辨识度，又不会穿透板材破坏基材的结构强度。

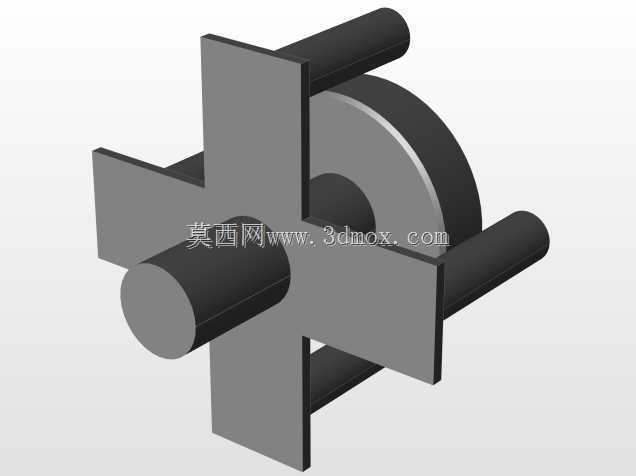

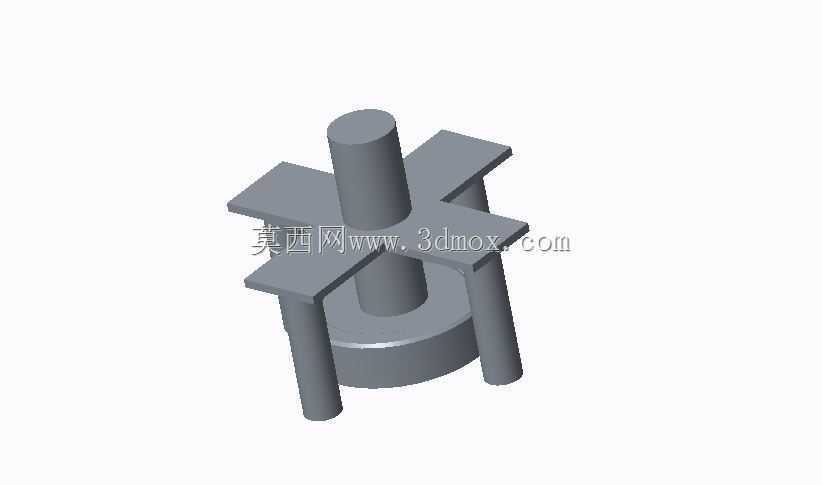

　　设计过程中首先考虑的是压印作业的受力均匀性，核心的十字形压印凸模采用整体式结构，和后方的圆柱形导向轴做一体化加工，避免分体装配带来的同轴度误差，导向轴和设备模架的导套配合间隙控制在0.02mm以内，保证上下模合模时不会出现偏载，压印出来的图案边缘不会出现毛边、深浅不一的问题。后方的半环形限位结构是这套设计里比较实用的部分，它不是单纯的装饰结构，合模时半环的端面会先接触板材周边的压料面，提前把待压印区域的板材压紧，避免压印过程中板材受挤压发生侧向滑移，导致图案错位，尤其是针对表面有拉丝纹理的不锈钢板材，这种预压料结构能把压印位置的偏移量控制在0.1mm以内，满足高精度标识压印的要求。

　　从安装边界来看，这套结构的导向轴直径是按照常规小型冲床的模柄安装孔尺寸设计的，不需要额外做转接法兰就能直接装夹，整体的外伸长度控制在120mm以内，合模行程只需要30mm就能完成完整的压印动作，适配绝大多数台式冲床、小型气动压力机的安装行程范围。十字形凸模的刃口做了0.1mm的圆角过渡，不是锋利的直角刃口，这样压印出来的图案边缘是平滑的圆弧过渡，不会在不锈钢板材表面产生应力集中点，避免后续工件使用过程中出现压印位置开裂的问题，尤其是针对需要做弯折加工的不锈钢配件，这种圆角刃口压印的结构不会影响板材后续的弯折性能。

　　在实际应用场景里，这类压印结构除了加工平面板材的标识，还可以通过更换前端的凸模字头，适配不同图案、不同文字的压印需求，后方的导向和限位结构不需要更换，只需要拆装前端的凸模部分就能快速切换生产型号，换型时间可以控制在10分钟以内，非常适配小批量多品种的五金配件加工场景。结构上没有设计复杂的脱模机构，依靠不锈钢板材本身的弹性形变就能完成自动脱模，压印完成后滑块上行时，板材会在自身弹力作用下和凸模分离，不需要额外加装顶料装置，整体结构的故障率极低，日常维护只需要定期在导向轴表面涂抹润滑脂，清理凸模表面粘附的金属碎屑即可，连续作业的寿命可以达到50万次以上，压印的图案清晰度不会出现明显下降。

　　设计时还特意考虑了不同硬度不锈钢材料的适配性，凸模部分采用的是和常规冷冲模具一致的合金材料热处理硬度，针对201、304、316不同牌号的不锈钢都能完成稳定压印，不会出现凸模塌陷、磨损过快的问题。半环形压料结构的压力可以通过在后方加装调整垫片的方式微调，针对厚度更大、硬度更高的不锈钢板材，可以适当增加垫片厚度提升预紧压力，避免压印过程中板材出现翘曲变形，保证压印完成后工件的平面度控制在0.1mm以内，不需要后续额外的校平工序，直接可以进入下一道加工环节。
