X BOW型特种货船结构设计方案

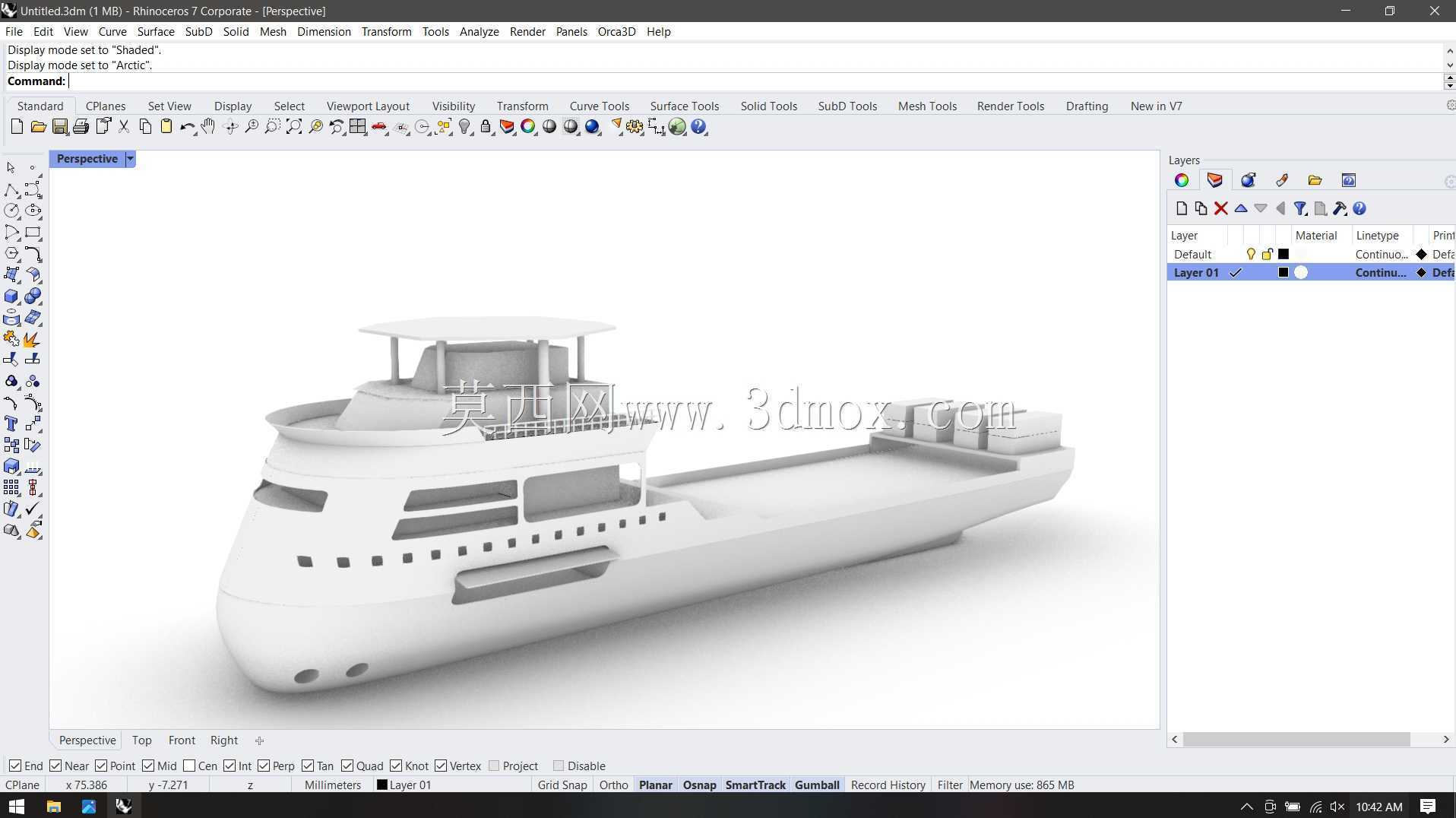

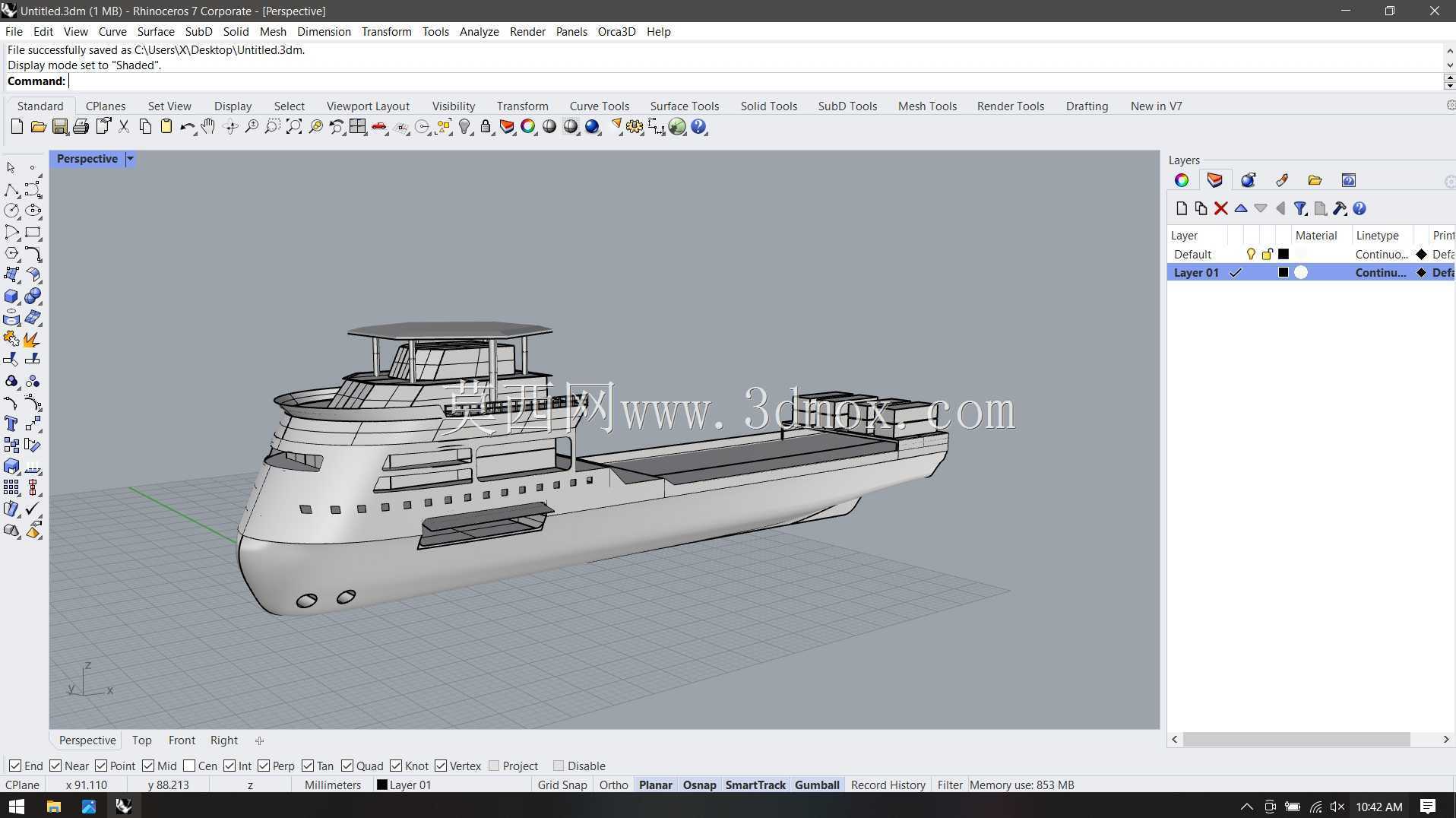

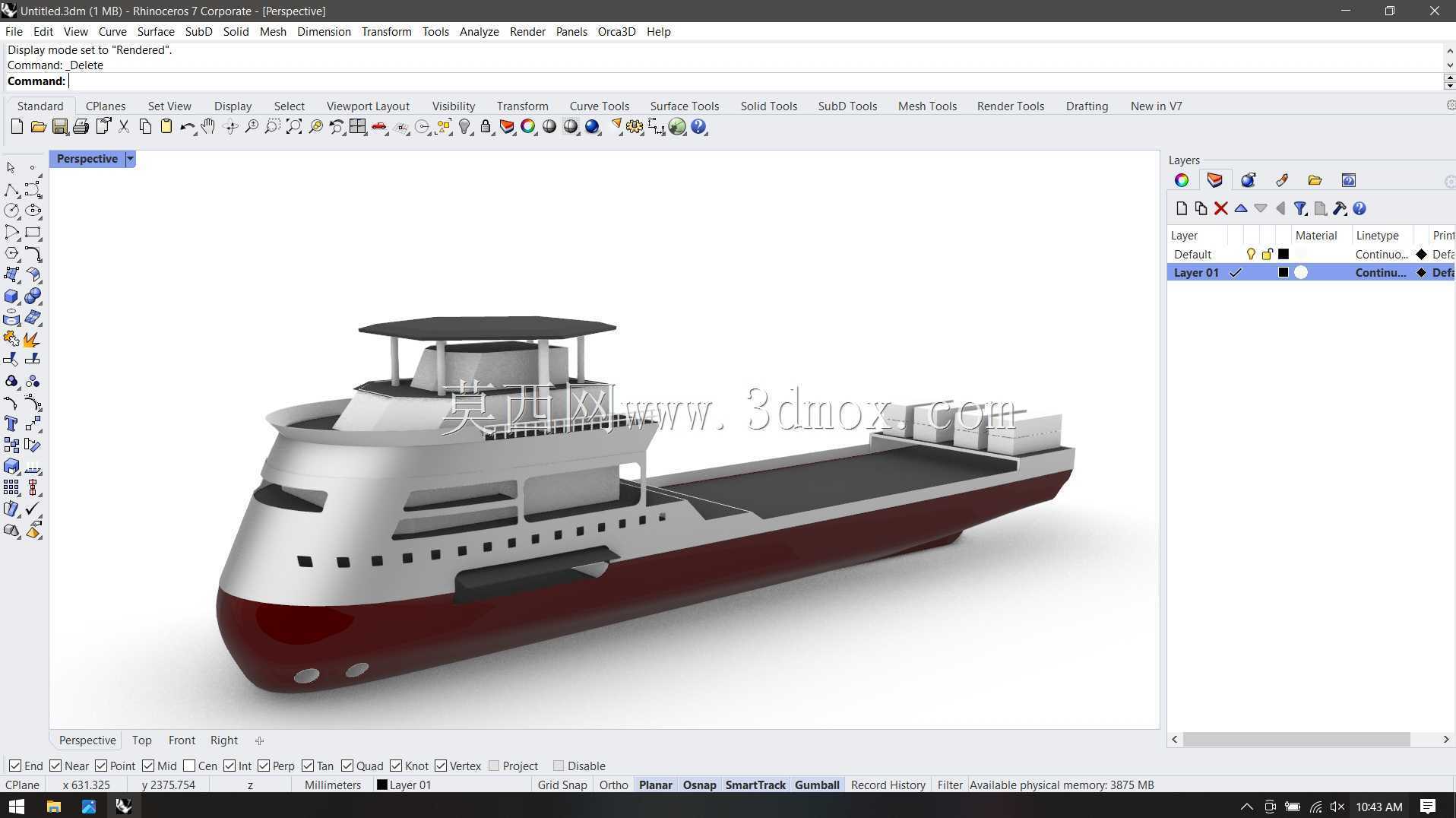

　　这款X BOW构型船舶的三维结构方案，核心围绕近海复杂海况下的特种运输作业需求搭建，区别于常规前倾式船艏设计，其向内收敛的弧形船艏结构，能在高海况航行时有效降低艏部砰击载荷，减少船体纵摇幅度，提升人员作业舒适度与甲板货物固定可靠性，尤其适合北海、西北太平洋等风浪频发海域的短途物资转运、工程辅助作业场景。从结构设计逻辑来看，建模阶段优先完成了船体型线的光顺处理，以船长方向130米的尺度基准为核心，依次搭建肋骨框架、纵桁、外板的层级结构，船艏X型构型的曲面过渡是建模重点，需保证不同站号处的型值点连续顺滑，避免航行中出现涡流增阻问题；船舯区域采用大开口平甲板设计，预留了近70%的甲板可用面积，可根据作业需求装载集装箱、工程模块、

　　补给物资等不同类型载荷，甲板下方的舱室划分兼顾压载水舱、燃油舱、储物舱的空间分配，压载舱的对称布局设计可保证不同装载状态下的船体稳性满足近海航行规范要求。上层建筑集中布置在船艏区域，高度控制在距主甲板12米范围内，既保证驾驶视野可覆盖全船甲板作业区域，又能降低上层建筑受风面积，减少强风环境下的航行偏航力矩；上层建筑内部按功能划分为驾驶区、船员生活区、设备舱室，各层甲板的通道宽度、舱室开口尺寸均符合船舶设计的人机工程要求，外部的舷窗、栏杆、通风口等细节结构均按实船布置逻辑还原，未做简化省略。船体底部采用前倾式龙骨设计，艉部预留了螺旋桨、舵系的安装接口，可适配常规定距桨或者全回转推进装置的安装需求，安装边界预留了足够的检修操作空间，

　　舵系中心线与螺旋桨中心线的相对位置严格按船舶推进系统的布置规范设定，保证推进效率与操纵灵活性。船体外板的厚度分布按总纵强度要求做了差异化设置，船艏砰击区域、船舯甲板大开口区域的板厚做了加强处理，肋骨间距控制在600毫米标准范围内，纵骨与肋骨的连接节点采用常规船舶焊接节点形式，可直接用于后续的结构强度校核、生产设计深化。从实际应用场景来看，这类X BOW构型船舶除常规货物运输外，还可通过甲板加装模块改造为近海工程支持船、海缆巡检作业母船、风电运维补给船，其优秀的耐波性可保证高海况下的作业窗口期比常规船型提升20%左右，建模过程中预留的甲板接口可快速适配不同作业模块的安装需求，无需对主船体结构做大规模改动。

　　建模阶段对船体的重心位置做了初步估算，通过调整压载舱布局、上层建筑设备布置位置，将满载状态下的初稳心高度控制在合理区间，既避免稳性过小带来的航行安全隐患，也防止稳性过大导致的横摇周期过短、人员舒适度下降问题。船体舷侧的排水孔、系缆桩、导缆孔等舾装件均按实船作业需求布置，船艏、船艉的系泊设备布置位置可满足不同码头的靠泊作业要求，甲板边缘的栏杆高度、舷墙结构均符合近海作业船舶的安全规范，可有效防止甲板作业人员落水、货物滑落风险。
