港作拖轮三维结构设计模型

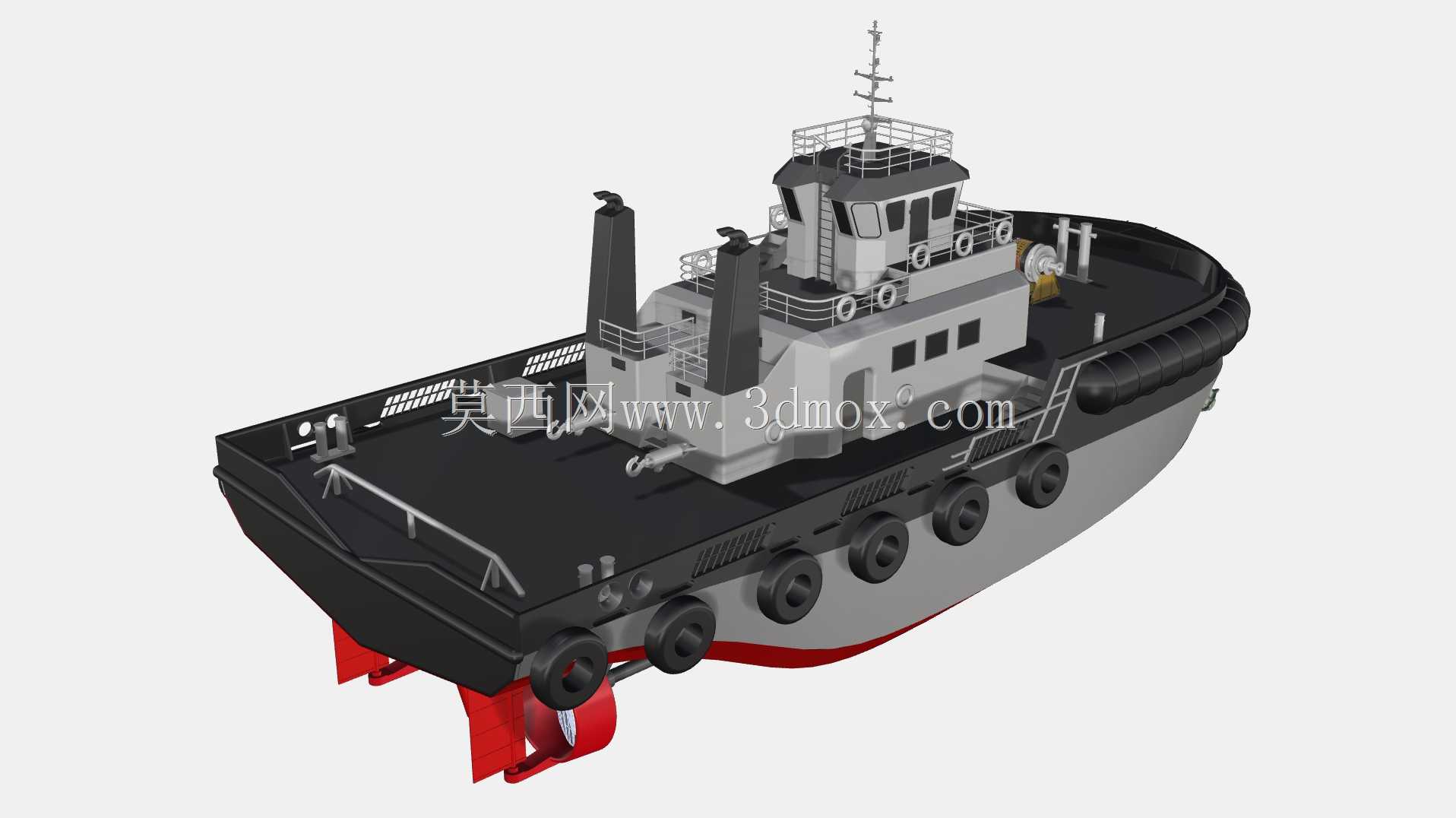

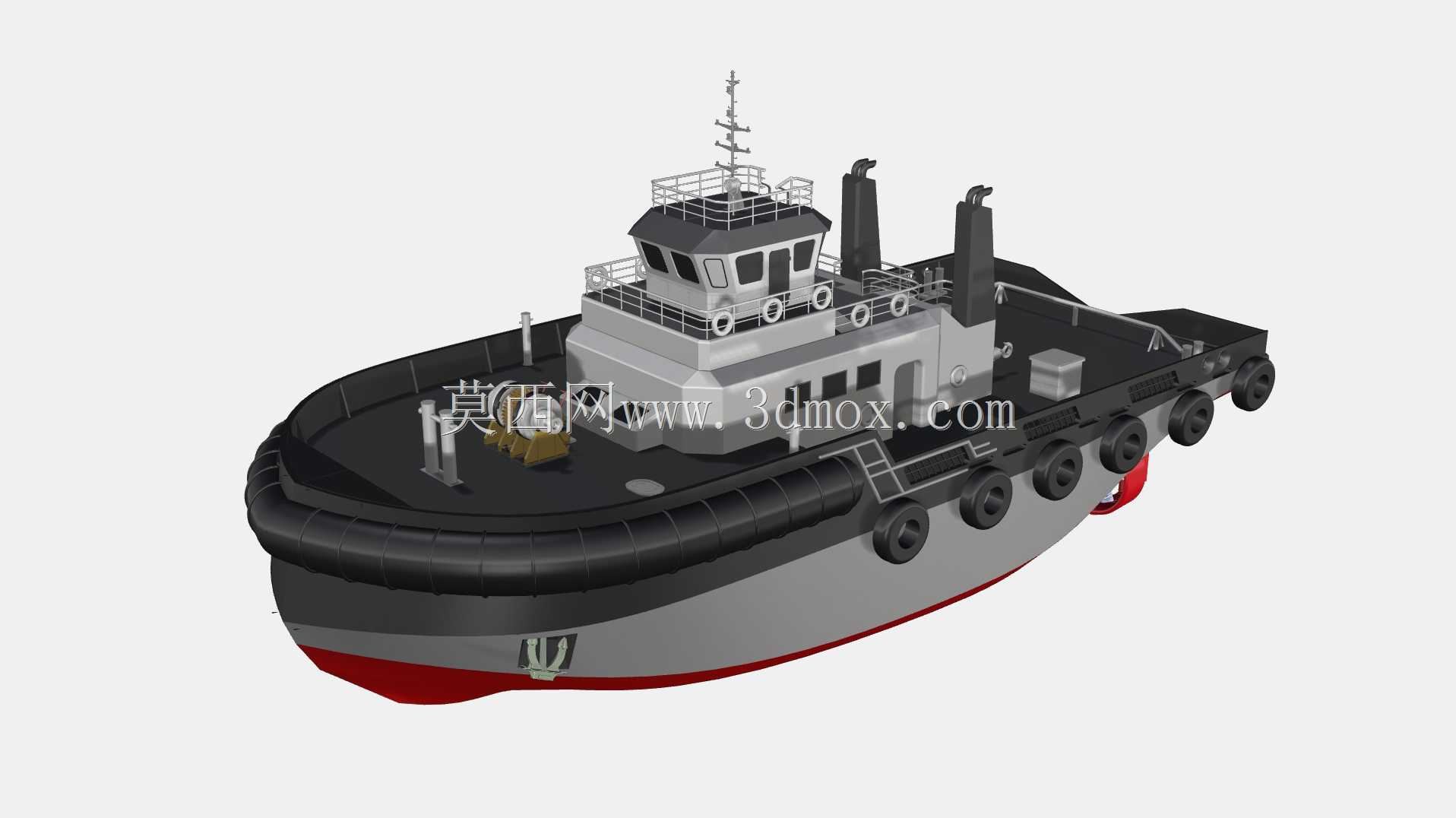

　　港作拖轮是港口通航作业体系里的核心辅助作业船舶，主要承担大型船舶进出港靠离泊顶推、拖带作业，也可兼顾港区内小型船舶移位、水上应急施救、受限水域作业辅助等功能，在沿海、内河枢纽港口的通航调度环节是不可替代的作业装备。从结构设计逻辑来看，该拖轮采用常规单甲板、前倾首柱、巡洋舰式艉部的船型布局，主船体采用横骨架式结构设计，肋骨间距按照内河B级航区作业要求设置，保证浅吃水工况下的船体结构强度，同时控制船体自重提升作业机动性。主甲板以上设置单层驾驶室，驾驶室前向、侧向视野覆盖全船作业范围，满足靠离泊作业时驾驶人员对船首、两舷顶推位置的观察需求，驾驶室顶部设置雷达桅、航行信号灯、号笛等通导设备安装位，按照内河船舶信号规范预留安装接口。

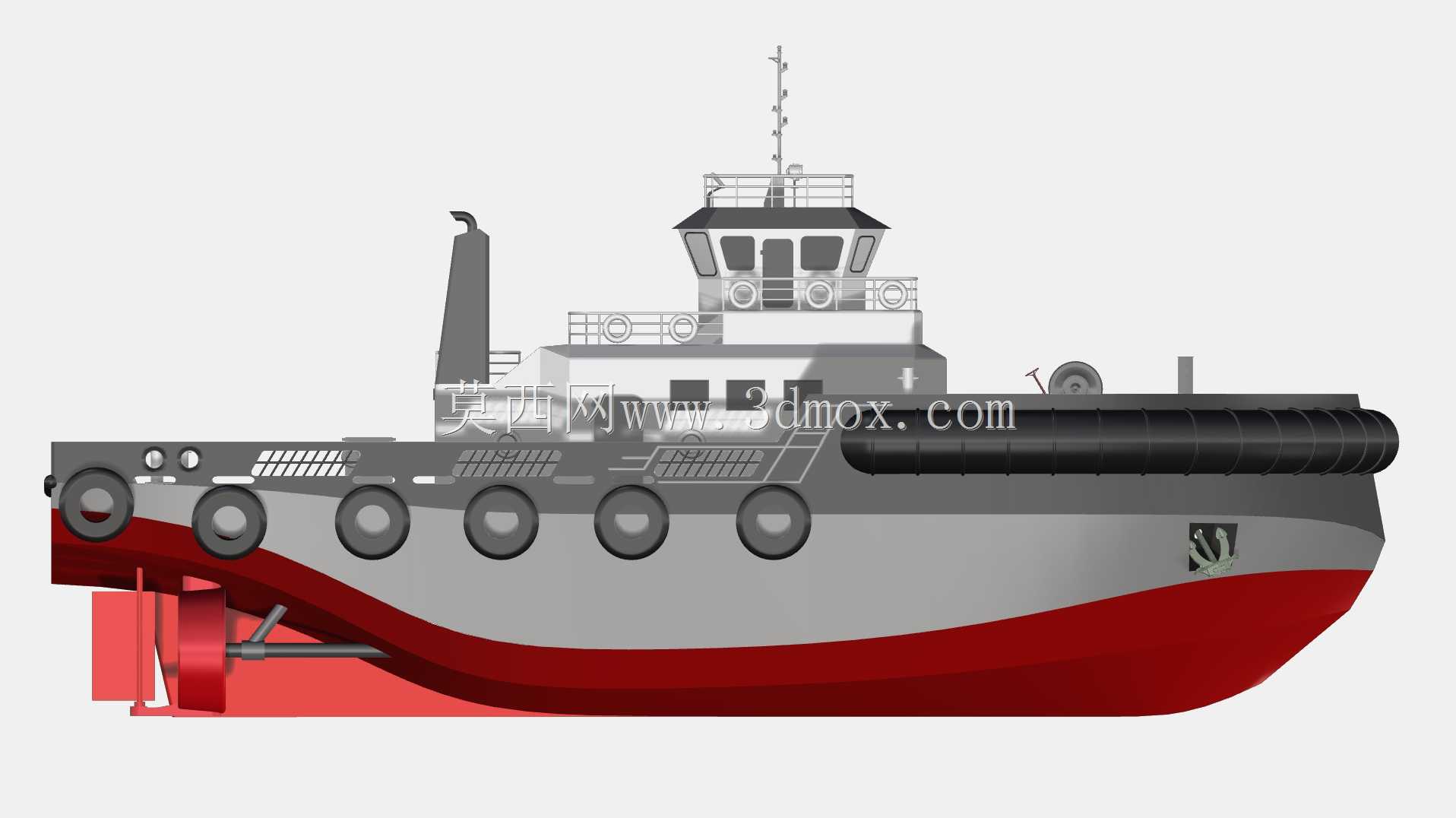

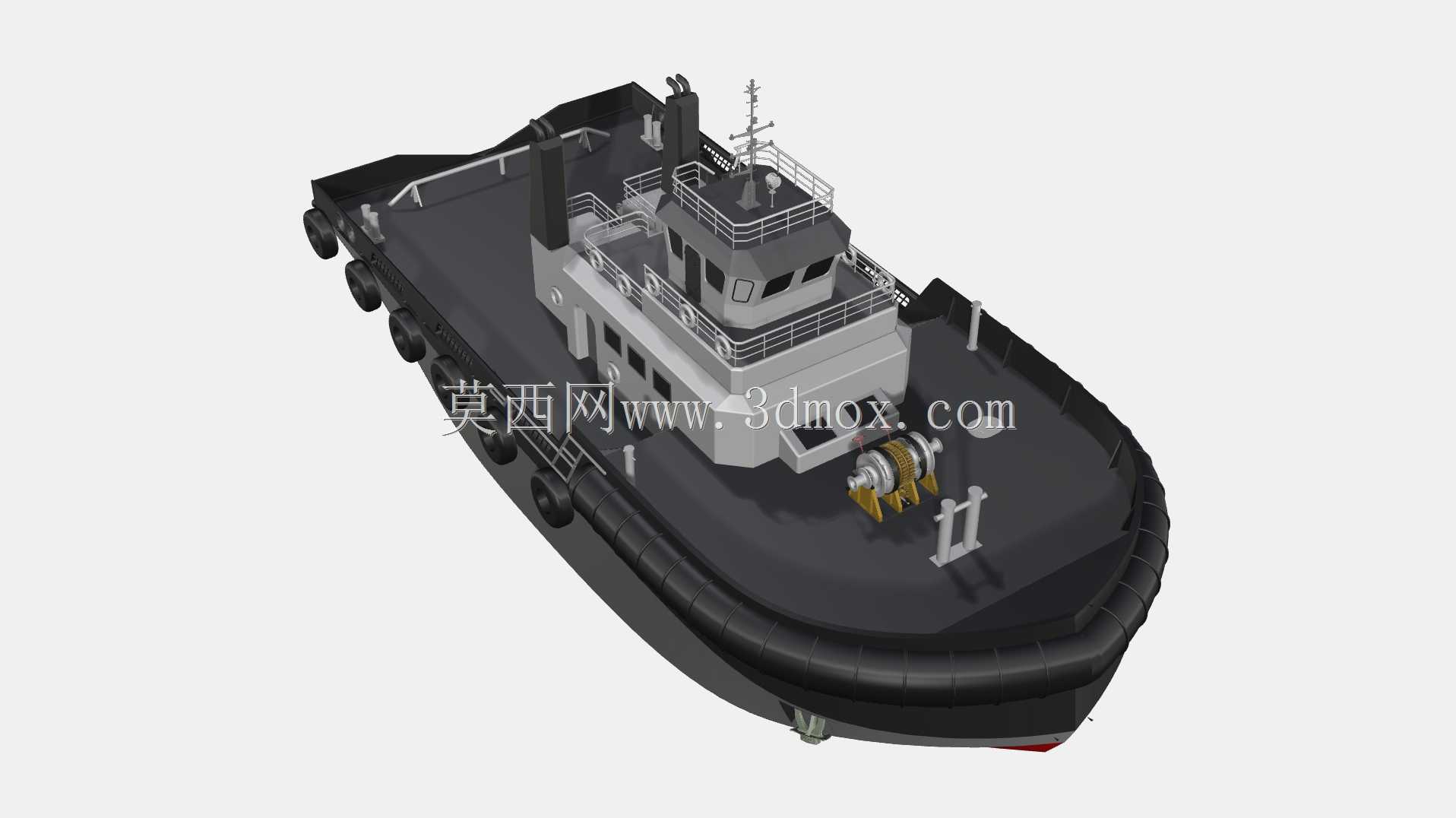

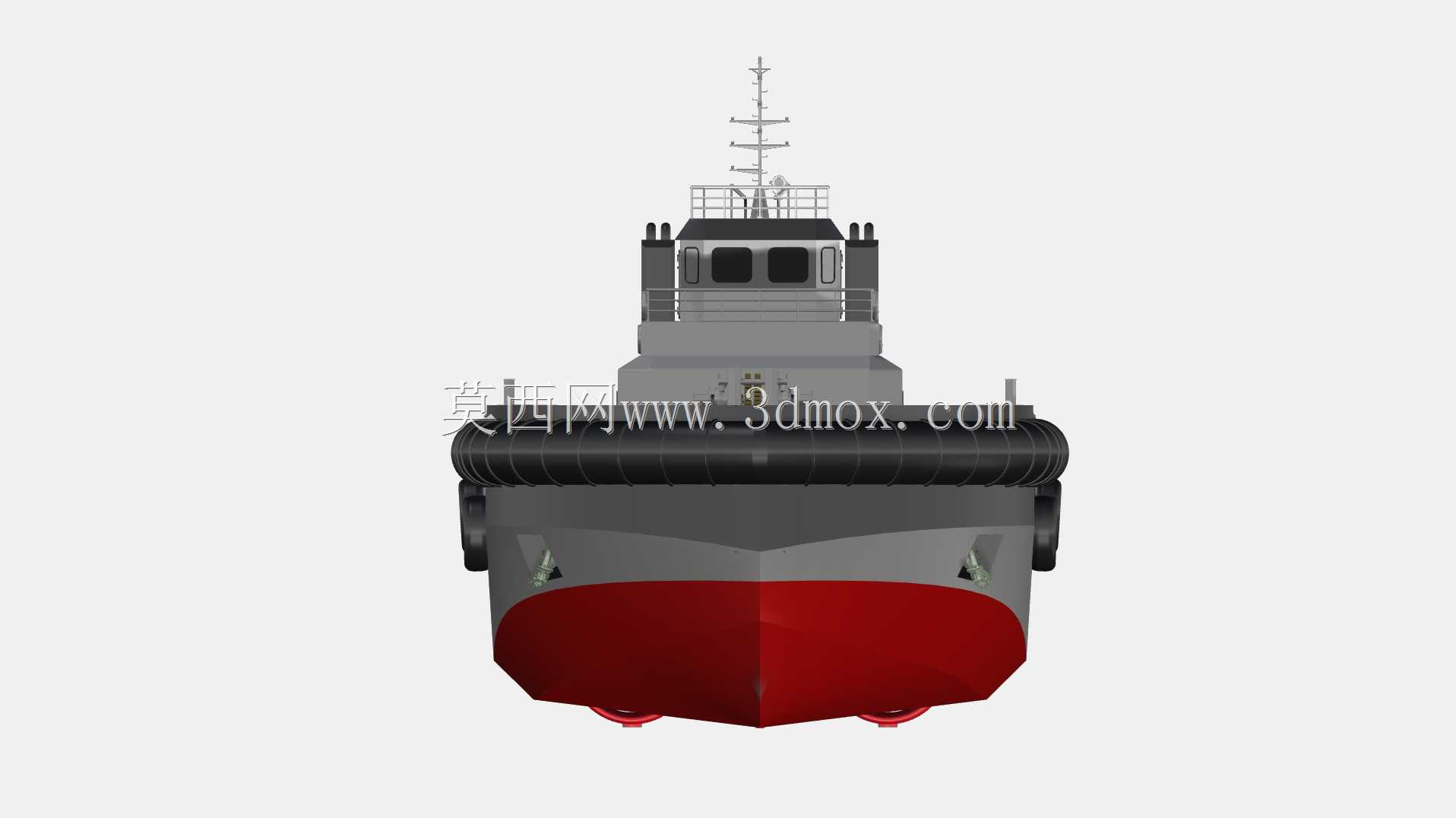

　　船体两舷沿船长方向均匀布置圆柱形橡胶护舷，护舷通过预埋在舷侧外板的支架固定，护舷突出舷侧外板的尺寸经过匹配计算，保证顶推作业时橡胶护舷先于船体接触被协助船舶，避免刚性碰撞损伤双方船体结构；船首位置设置加厚的首碰垫，采用高弹性耐磨橡胶材质，是顶推作业的主要受力接触部位，碰垫内部设置钢质骨架与首柱结构焊接连接，可承受大吨位顶推载荷。主甲板中部设置系缆桩、导缆孔、拖钩装置，拖钩采用液压释放式设计，安装位置位于船体重心纵向位置附近，保证拖带作业时拖力方向通过船体重心，避免拖带过程中出现偏航力矩，降低操舵负荷；甲板上还预留了消防水炮、救生筏、锚机的安装位置，锚机采用卧式电动锚机，配套霍尔锚与锚链舱，满足港区内临时锚泊需求。

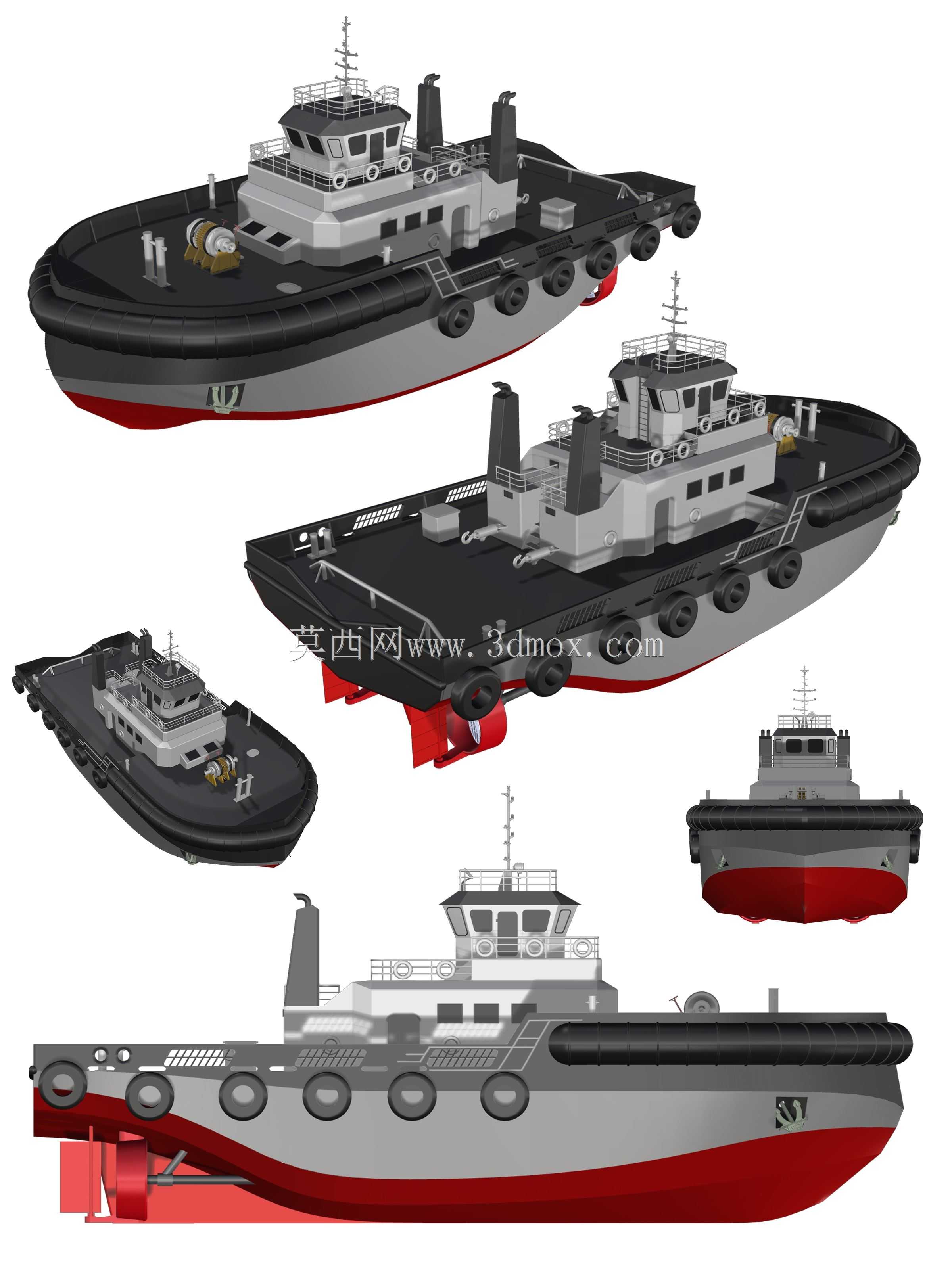

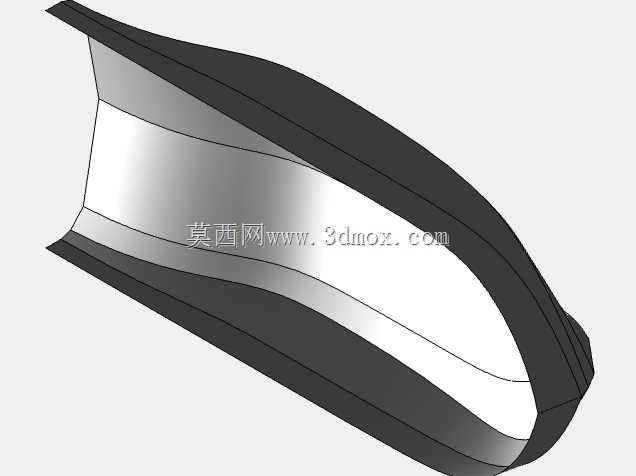

　　动力系统采用双主机、双螺旋桨的推进配置，烟囱设置在驾驶室后方两舷位置，排烟管路向上延伸至烟囱顶部，避免排烟影响驾驶室视线；船体底部设置舭龙骨，减小横摇幅度，提升港内作业时的稳性，压载舱布置在船首、船尾及两舷边舱，可根据作业载荷调整压载水量，保证不同吃水状态下的螺旋桨浸水深度与船体纵倾角度在合理范围内。从建模细节来看，该模型完整还原了船体的外板线型，包括首柱的圆弧过渡、船底的斜升角、舷墙的高度与倾斜角度，上层建筑的门窗开孔位置、栏杆扶手的布置都按照实船作业规范设置，甲板上的系泊设备、救生设备、通风筒等附属构件都做了等比例还原，可用于船舶结构教学、港作作业流程模拟、船舶舾装设计方案校验等场景。

　　在安装边界与尺寸匹配上，该拖轮模型的主尺度按照常规港作拖轮比例设置，船长与船宽的比例控制在4:1左右，保证模型在虚拟港池场景中布置时，与码头岸线、其他大型船舶的尺寸比例协调，不会出现尺度失真问题；模型的各部件都按照实际装配关系拆分，船体结构、上层建筑、甲板设备、动力系统附件都为独立可编辑部件，方便后续根据不同作业需求修改参数，比如调整护舷尺寸适配不同吨位船舶的顶推需求，修改拖钩位置满足特定拖带工况的受力要求，调整驾驶室开窗位置优化视野范围。不同于远洋运输船舶，港作拖轮的设计核心是操纵灵活性与结构耐撞性，所以在建模过程中特意强化了舵系、桨系的细节还原，双舵布置在螺旋桨后方，可实现较大的舵角转向，配合主机正倒车可实现原地回转、横向平移等特殊操纵动作，这些结构细节的还原能让模型在作业模拟场景中真实反映拖轮的操纵特性，为港口通航仿真、作业人员培训提供准确的三维载体。
