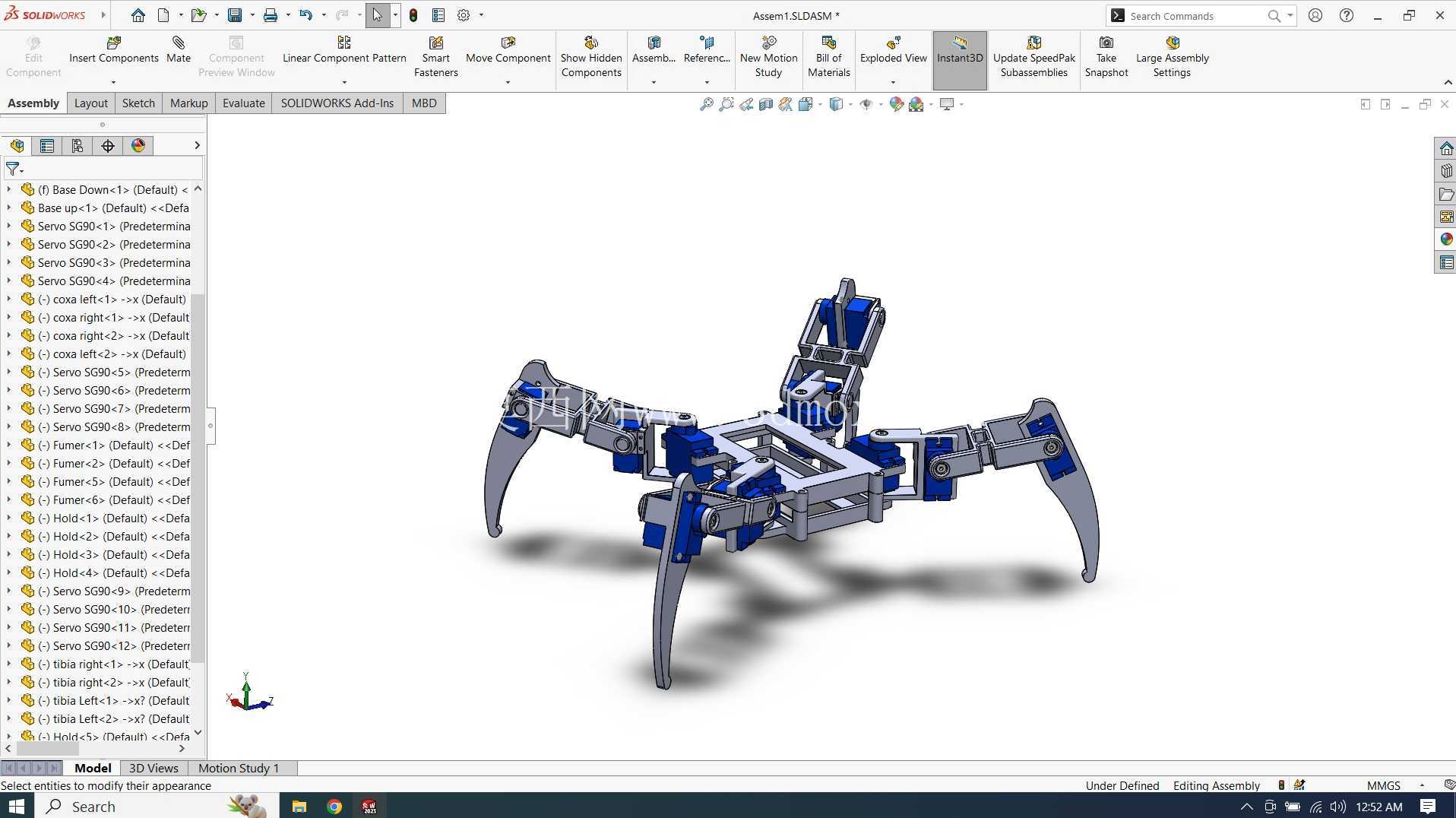

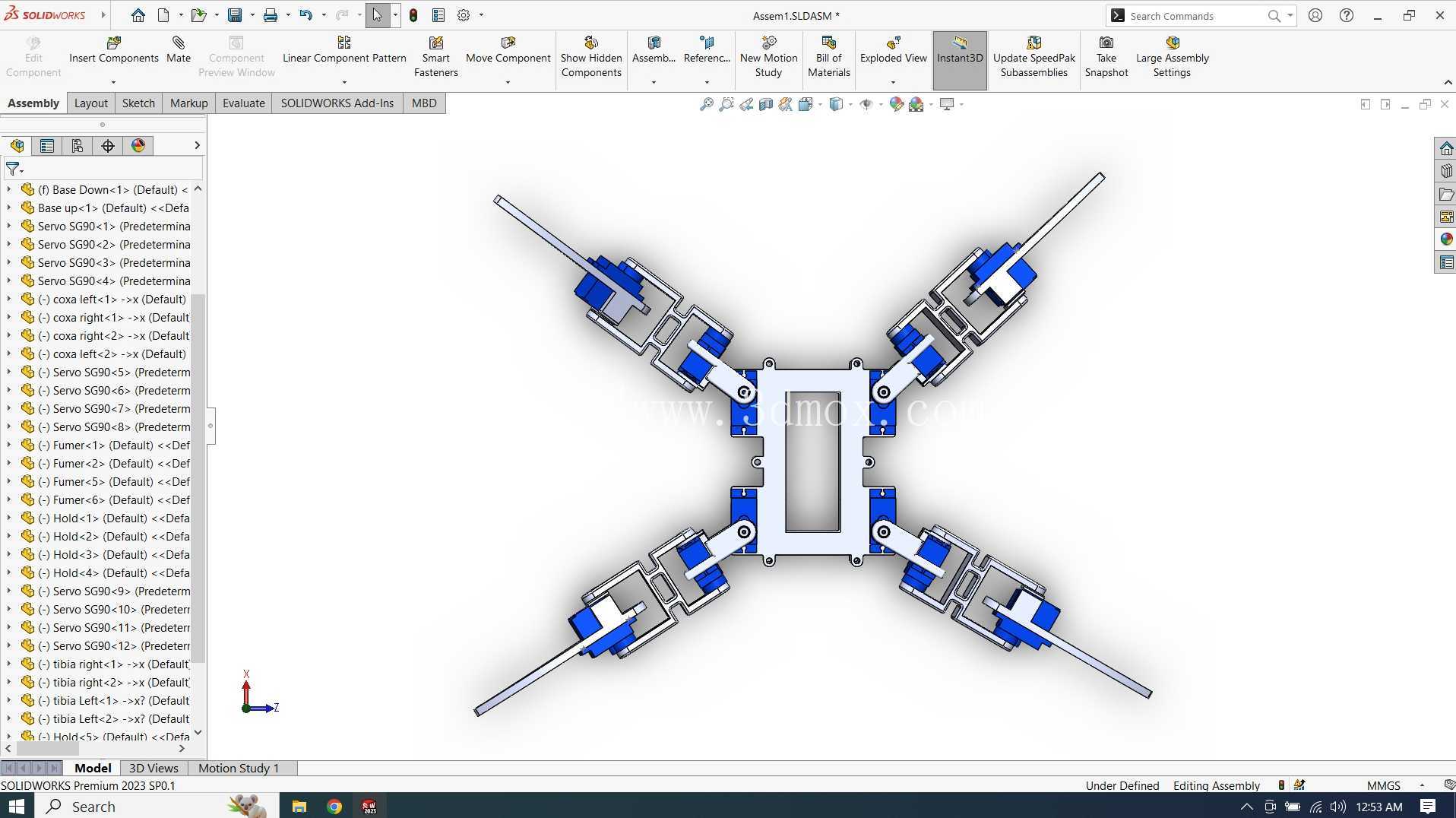

四足仿生蜘蛛行走机构机械结构

　　这款四足仿生蜘蛛行走机构，在足式移动设备的研发场景中具备较强的参考价值，尤其适配非结构化地形的巡检、狭小空间探测类作业需求，区别于轮式、履带式移动机构对平整路面的依赖，该结构可依托多足的交替支撑完成越障、转向、原地调姿等动作，能在存在碎石、台阶、狭窄缝隙的作业环境中稳定移动，可搭载小型探测模块、采样装置完成对应作业任务。从功能特性来看，单腿采用多关节串联构型，每个关节预留了伺服驱动单元的安装位，可通过关节角度的协同控制，实现足端按规划轨迹运动，四条腿对称分布在中心基体的四个方位，支撑状态下可形成稳定的多边形支撑域，避免移动过程中出现倾覆问题；中心基体为框架式镂空结构，既可以降低整体自重，也预留了控制板、电源模块、传感单元的安装空间，走线槽沿腿杆内侧布置，可避免运动过程中线缆与结构件发生干涉。

　　设计过程中优先考虑了运动学解算的便捷性，单腿的关节转动轴线做了正交布置，降低正逆运动学的计算复杂度，方便后续控制程序的编写与调试；足端采用弧形接触面设计，接触地面时可通过微小的形变缓冲落地冲击，同时增大与接触面的摩擦力，避免行走过程中出现打滑；关节处的连接结构做了限位设计，可限制关节的过度转动，防止调试过程中出现运动死点或者结构碰撞。从安装边界与尺寸适配角度来看，中心基体的安装平面预留了标准的螺孔阵列，可适配常规的小型控制硬件、传感模块的安装尺寸，单腿的伸展长度可根据实际作业场景的越障高度需求做等比例缩放调整，关节处的连接法兰采用通用尺寸设计，可适配不同扭矩规格的伺服驱动单元，无需对整体结构做大幅修改即可完成驱动件的替换；整体结构的重心落在支撑域的中心位置，静态放置时的稳定性冗余充足，动态行走过程中通过步态规划调整重心偏移量，可保证三条腿支撑状态下的重心始终落在对应支撑三角形内部，避免行走失稳。

　　在实际应用中，该结构可作为小型探测机器人的移动底盘，用于管道内部巡检、灾后狭小空间搜救、工业设备狭窄区域检测等场景，相比轮式结构可跨越高度达到自身腿长一半的障碍物，相比履带式结构具备更小的转向半径，可在狭小空间内完成原地转向动作；结构件之间的连接采用标准紧固件，拆装维护便捷，单腿出现故障时可单独拆卸更换，无需拆解整体结构；腿杆部分采用轻量化的结构设计，在保证结构强度的前提下降低运动惯量，可提升行走过程中的动态响应速度，降低驱动单元的负载扭矩需求。

　　设计时还考虑了不同工况下的适配性，当需要在光滑路面行走时，可在足端加装防滑胶套，当需要在松软路面行走时，可更换大接触面积的足端配件，无需修改腿杆与关节的主体结构即可完成工况适配；关节处的转动副预留了润滑脂加注空间，长时间运行时可定期加注润滑脂降低磨损，提升结构的使用寿命。
