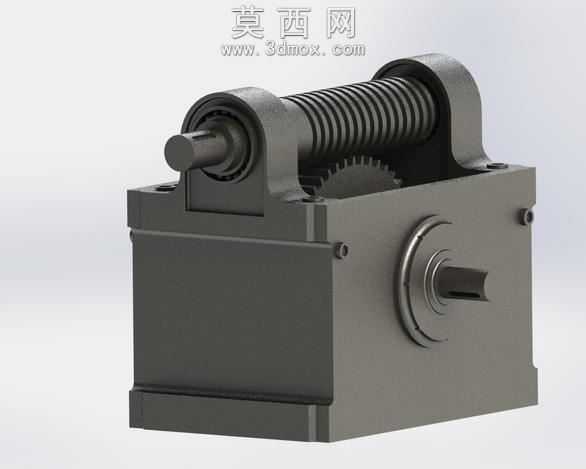

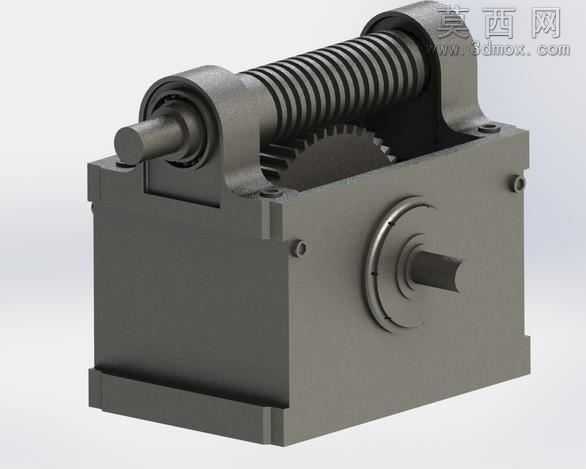

蜗杆蜗轮式减速传动装置结构模型

本模型为蜗杆蜗轮结构的减速传动装置，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循机械设计规范，对装置的各个组成部件进行了1:1等比例还原。模型主体包含封闭式铸造箱体、蜗杆输入轴组件、蜗轮输出轴组件、端盖定位结构、安装固定基座等核心部分，建模时对蜗杆的螺旋齿形、蜗轮的啮合齿廓进行了精准的特征绘制，保证齿形参数符合传动啮合要求，可直观呈现蜗杆蜗轮交错轴传动的运动逻辑。材质渲染阶段，针对箱体部分采用了哑光铸铁材质，还原铸造金属件的磨砂质感与厚重金属色泽，对输入输出轴类零件赋予了调质钢的亮面金属材质，区分不同部件的加工工艺特性，轴承配合部位做了细微的倒角与轴肩特征还原，端盖的紧固螺栓孔、箱体的安装定位孔均做了精确的孔位特征建模，未省略关键装配细节。设计思路上采用封闭式箱体结构，既可以为内部啮合的蜗轮蜗杆副提供封闭的润滑空间，储存润滑油脂减少传动磨损，又可以通过箱体的加强筋结构提升整体刚性，承受传动过程中的径向与轴向载荷，输入轴端伸出箱体的部位设计了轴承定位台阶，可匹配标准滚动轴承实现转动支撑，输出轴垂直于输入轴布置，契合蜗杆蜗轮传动的交错轴传动特性，可实现大传动比的减速增扭效果，整体结构紧凑，安装基面平整，预留的安装孔位可直接适配配套设备的安装定位需求。模型的各个零件均采用独立特征建模，可实现自由拆解查看内部啮合结构，装配关系完全符合实际机械装配工艺，不存在干涉错位问题，可用于机械原理教学演示、传动结构方案验证、非标设备选型参考等场景，清晰展现了蜗杆蜗轮减速机的典型结构组成与传动布局逻辑。
