可转位镜片加工专用铣削刀具结构设计

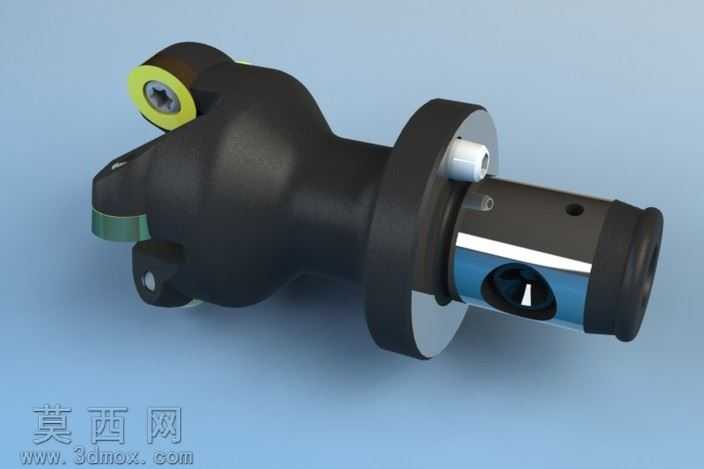

本模型为针对眼镜镜片铣削加工场景设计的专用铣削刀具，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工刀具的设计规范，对每一处结构尺寸进行精准约束，确保模型可直接对接后续的工程图导出与加工生产环节。渲染阶段采用金属材质物理着色方案，刀体主体赋予哑光硬质合金材质，还原高速工具钢经热处理后的细腻金属质感，表面的微小倒角、安装定位孔、锁紧卡槽等细节均通过材质粗糙度参数的差异化设置进行区分，可转位切削刀片部分采用亮黄色硬质涂层材质表现，与刀体形成清晰的视觉区分，同时还原刀片刃口的锋利质感，整体渲染光影采用柔和的工业产品布光方案，清晰展现刀具的立体结构与装配关系。结构设计上，刀具采用模块化分体式结构，后端为标准机床连接柄部，设置有定位销孔与锁紧卡槽，可适配主流加工中心的主轴装夹需求，中部设置有带安装法兰的过渡连接段，法兰端面做了高精度平面度设计，保证装夹时的同轴度精度，前端为刀头工作段，采用多刀片错位排布设计，共设置三组可转位圆形切削刀片，刀片通过偏心锁紧销与刀座连接，无需拆卸刀体即可快速更换磨损刀片，刀头内部预留有切削液流道，可在加工过程中直接将切削液输送至切削刃区域，有效降低切削温度、提升加工表面质量。设计思路围绕眼镜镜片这类硬脆材料的加工特性展开，针对镜片加工需要高表面光洁度、低切削冲击力的需求，选用圆形可转位刀片来增大切削接触角，分散切削力，避免硬脆材料加工时出现崩边、裂纹等缺陷，同时模块化的结构设计可降低刀具的使用成本，刀片磨损后仅需更换刀片即可继续使用，刀体可长期重复使用，整体结构兼顾了加工精度、装夹便利性与使用经济性，可直接用于镜片加工工序的刀具选型参考、加工仿真验证以及数控加工编程的刀具模型调用。
