FPV穿越机纳米级高清摄像组件结构

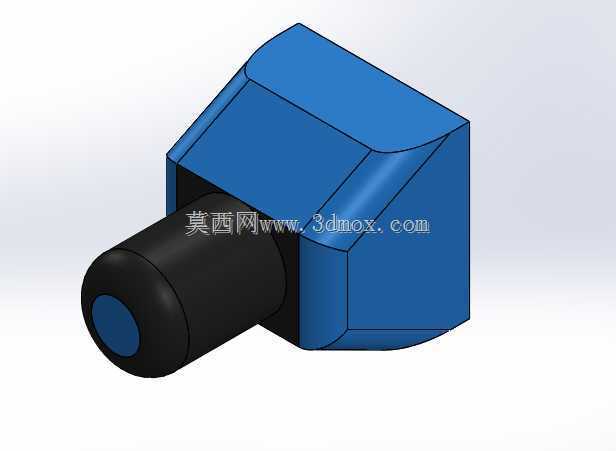

　　这款机载摄像组件的结构设计完全围绕竞速穿越机、小型航模的装机约束展开，整机主体采用近似方盒的切削式壳体造型，前端伸出圆柱形镜头模组，壳体边角做了大角度斜切过渡，没有多余的外凸凸起，在狭小的飞控堆叠舱内可以尽可能避让机架碳板、图传天线与供电走线。从装机场景来看，这类摄像单元主要适配三寸以下牙签机、2.5寸竞速机以及室内微型花飞机型，这类飞行器的机头预留空间通常被压缩到极限，传统大尺寸FPV摄像头往往需要额外垫高、切割机架机头罩才能装入，而该款纳米规格的组件在三维布局阶段就把壳体宽度、高度控制在微型机架的通用安装槽区间内，镜头轴线与壳体安装基准面的平行度在建模时就做了约束，装机后不需要反复调整俯仰角度就能获得正向取景视野。

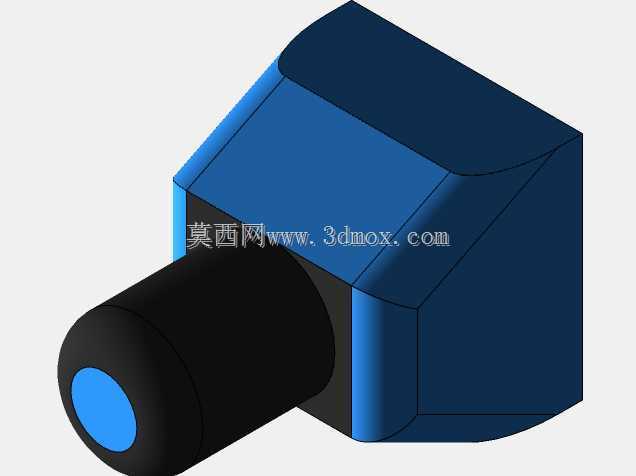

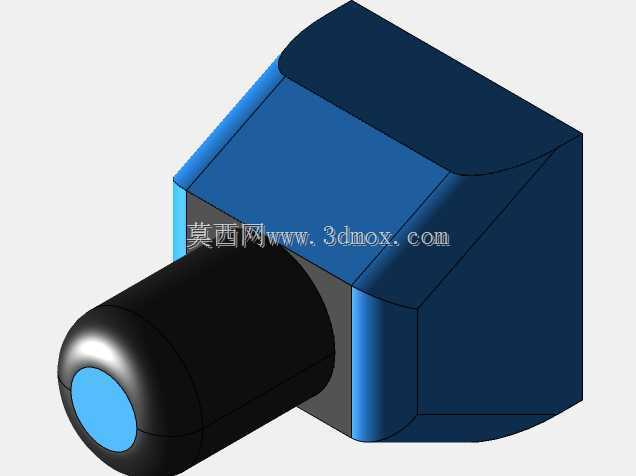

　　镜头部分采用阶梯圆柱造型，最前端为镜片安装位，中段黑色圆柱段为镜头调焦基座，后端直接嵌入蓝色主壳体内，这种同轴布局的好处是镜头光轴与壳体定位面的同轴度可以通过壳体前端的内嵌卡槽直接保证，装配时不需要额外校准光轴偏移，量产装配环节可以直接压合固定，减少调试工时。主壳体的斜切顶面并非造型装饰，实际是为了适配穿越机机头的常见30度到45度前倾安装角：当摄像头随机架前倾安装时，斜切面可以和机头罩的内表面完全贴合，既可以通过双面胶或者扎带辅助固定，也能避免壳体棱角顶起机头罩造成外观凸起。

　　从功能特性层面，该摄像单元针对强光直射与弱光夜航两类极端使用场景做了硬件适配，结构上镜头前端的遮光段做了加长处理，正午阳光斜射时不会在镜片边缘形成眩光鬼影，夜间飞行时大通光镜头可以在低照度环境下输出低噪点的画面，配合图传链路就能在弱光场地完成绕桩、穿障飞行。壳体两侧的平面预留了通用安装孔位的布局空间，既可以适配主流的摄像头可调安装支架，通过侧边螺丝锁紧调整俯仰角度，也可以直接用热熔胶、减震泡棉粘贴在机架机头位，多种安装方式都不会和壳体内部的电路板布局发生干涉。

　　建模过程中对内部空间的堆叠也做了充分考量：壳体内腔依次容纳图像传感器板、信号处理芯片与供电滤波元件，所有元器件的高度都低于壳体内壁的限位筋位，上下壳合模后不会出现元件挤压壳体、镜头压到传感器的问题。壳体尾部预留了接线出口的缺口，供电线、视频信号线可以从尾部直接引出，顺着机架臂走线到飞控与图传端，不会出现线材弯折角度过大被壳体夹断的隐患。外形边界上，主体方壳的长宽尺寸控制在微型航模设备的通用安装阈值内，镜头伸出壳体前端的长度经过优化，既保证镜头视角不会被机架机头边框遮挡，又不会因为镜头过长增加整机正面的碰撞概率，炸机时首先接触障碍物的是镜头前端的圆滑边缘，冲击力可以顺着圆柱面传导到壳体，再传递到机架减震结构，降低镜片碎裂、传感器移位的风险。

　　针对实际飞行中的震动工况，壳体和安装支架的接触位置预留了粘贴减震泡棉的平面，飞行动作产生的高频震动不会直接传导到传感器上，画面不会出现高频果冻效应。壳体表面的分模线沿壳体侧边布置，装配后上下壳的接缝处于非安装接触面，不会因为长期飞行震动出现壳盖松脱。整个结构没有复杂的异形曲面，加工开模时模具脱模方向沿镜头轴线方向即可，不需要复杂的侧向抽芯结构，量产良率更高，同时日常维护时如果镜头沾灰、受损，只需要拆卸前端镜头段即可，不需要拆开整个主壳体触碰内部电路板，维护便利性在微型航模设备的设计里属于非常务实的取向。
