库尔特6英寸机用虎钳结构设计

　　在数控铣削、加工中心批量零件装夹场景中，机用虎钳是车间工位上覆盖率最高的通用工装之一，这款D688规格的虎钳结构，针对立式加工中心的工作台装夹需求做了针对性的结构优化，适配绝大多数中小型结构件、板类零件、型材毛坯的夹持作业。从实际加工场景来看，这类6英寸规格的虎钳常被布置在加工中心工作台T型槽位上，配合定位块、平行垫铁完成零件的快速定位装夹，相比手动平口钳，其夹紧行程的刚性传递更稳定，在大切削量铣削、断续切削工况下能保持足够的夹持力，避免零件出现窜动、抬刀导致的加工尺寸超差。

　　从结构设计逻辑来看，该虎钳采用固定钳身与活动钳身的分体式布局，底部为整体式铸铁基座，基座底面加工有与机床工作台配合的定位键槽，安装时可通过定位键快速对齐工作台T型槽方向，减少装夹找正的辅助时间。活动钳身的传动采用丝杠副结构，丝杠与活动钳身的连接部位设计有防松脱结构，避免在频繁开合、大夹紧力作用下出现钳身脱落的问题；钳口部位设计有可更换的硬质钳口板，钳口板表面加工有交叉防滑齿纹，针对毛坯面、已加工面可更换不同齿形的钳口板，比如夹持精加工面时可换装光面软钳口，避免夹伤零件已加工表面，夹持锻件、铸件毛坯时则使用带齿的硬钳口提升摩擦力。

　　从安装边界尺寸来看，6英寸规格对应的钳口宽度为150mm左右，最大开口行程适配150mm以内的零件夹持，整体基座的长度方向尺寸控制在400mm级，宽度方向约180mm，安装时占用工作台的面积较小，可在中型加工中心工作台上并排布置2-3台同规格虎钳，实现多工位连续加工，提升设备的稼动率。基座底部的安装螺栓孔位按照标准T型槽间距设计，可直接适配M12、M16规格的T型螺栓，不需要额外加工转接板，降低现场安装的适配成本。

　　在功能特性上，该虎钳的钳身导轨面采用了矩形导轨配合结构，相比燕尾槽导轨，矩形导轨的承载能力更强，夹紧时的抗倾覆力矩更高，当夹持零件伸出钳口的长度较长时，也能保持足够的夹持稳定性，避免加工过程中出现振刀。丝杠部位设计有防尘结构，可阻挡加工产生的切屑、切削液进入丝杠传动副，减少日常维护的频次，延长工装的使用寿命；钳身的固定端与活动端的钳口平面平行度按照工装精度标准设计，夹持零件时可保证零件定位面与工作台面的垂直度，减少装夹找正的时间。

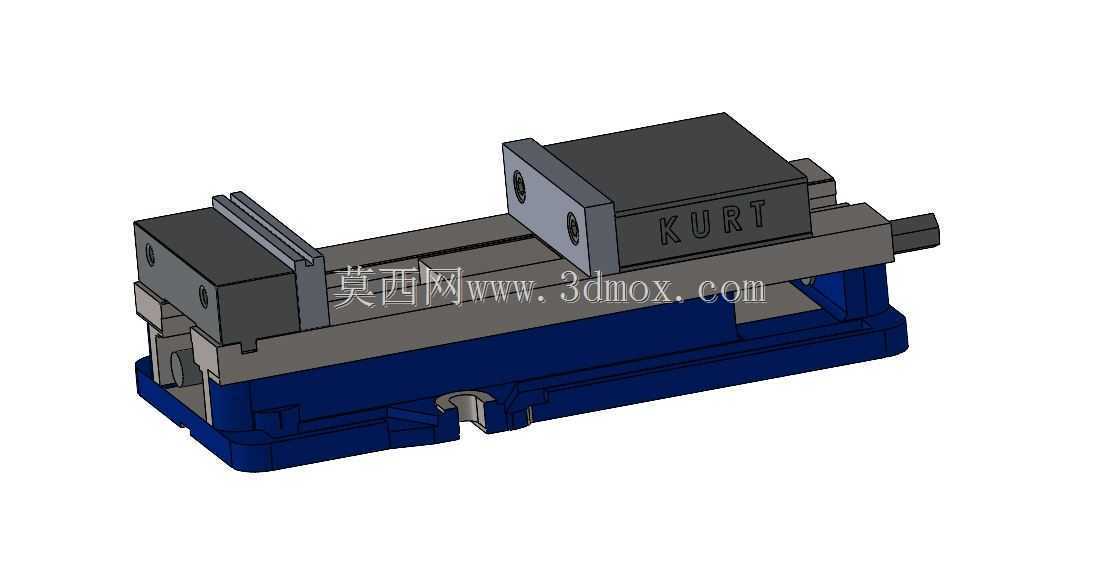

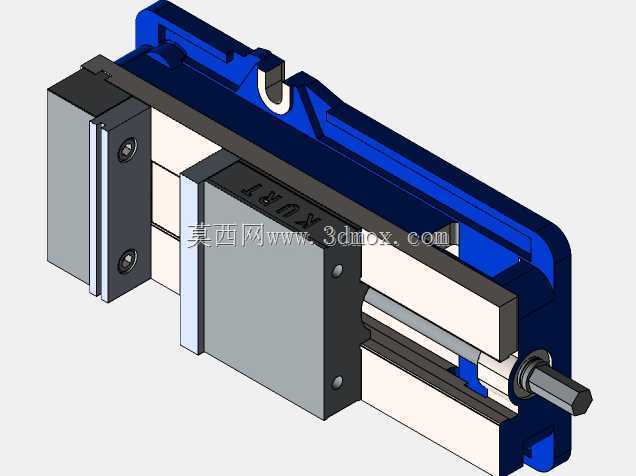

　　从建模设计的细节来看，整个模型还原了虎钳的全部装配关系，包括基座、活动钳身、丝杠、钳口板、锁紧块、行程限位块等全部零件，各零件之间的配合间隙按照实际装配公差做了还原，可直接用于工装选型的结构参考、机床装夹工位的布局模拟，也可作为工装设计的参考案例，用于衍生设计定制化的液压、气动夹紧虎钳结构。在实际车间应用中，这类虎钳除了用于机加工装夹，也可搭配转台使用，完成零件的多面加工，当需要加工零件的侧面、斜面孔位时，配合转台的旋转轴，不需要二次装夹即可完成全部工序，减少重复装夹带来的定位误差。

　　需要注意的是，这类虎钳在安装时需要保证基座底面与工作台面完全贴合，避免出现悬空导致夹紧时基座变形，影响夹持精度；钳口板的安装需要保证两个钳口板的平面度，当钳口板出现磨损、齿形崩缺时需要及时更换，避免夹持力不足导致零件飞出的安全隐患。日常使用中需要定期对丝杠、导轨面加注润滑脂，清理堆积在导轨缝隙中的切屑，避免切屑刮伤导轨面导致钳身移动卡滞，影响开合的顺畅度。
