螺杆式手动平口夹持工装结构设计

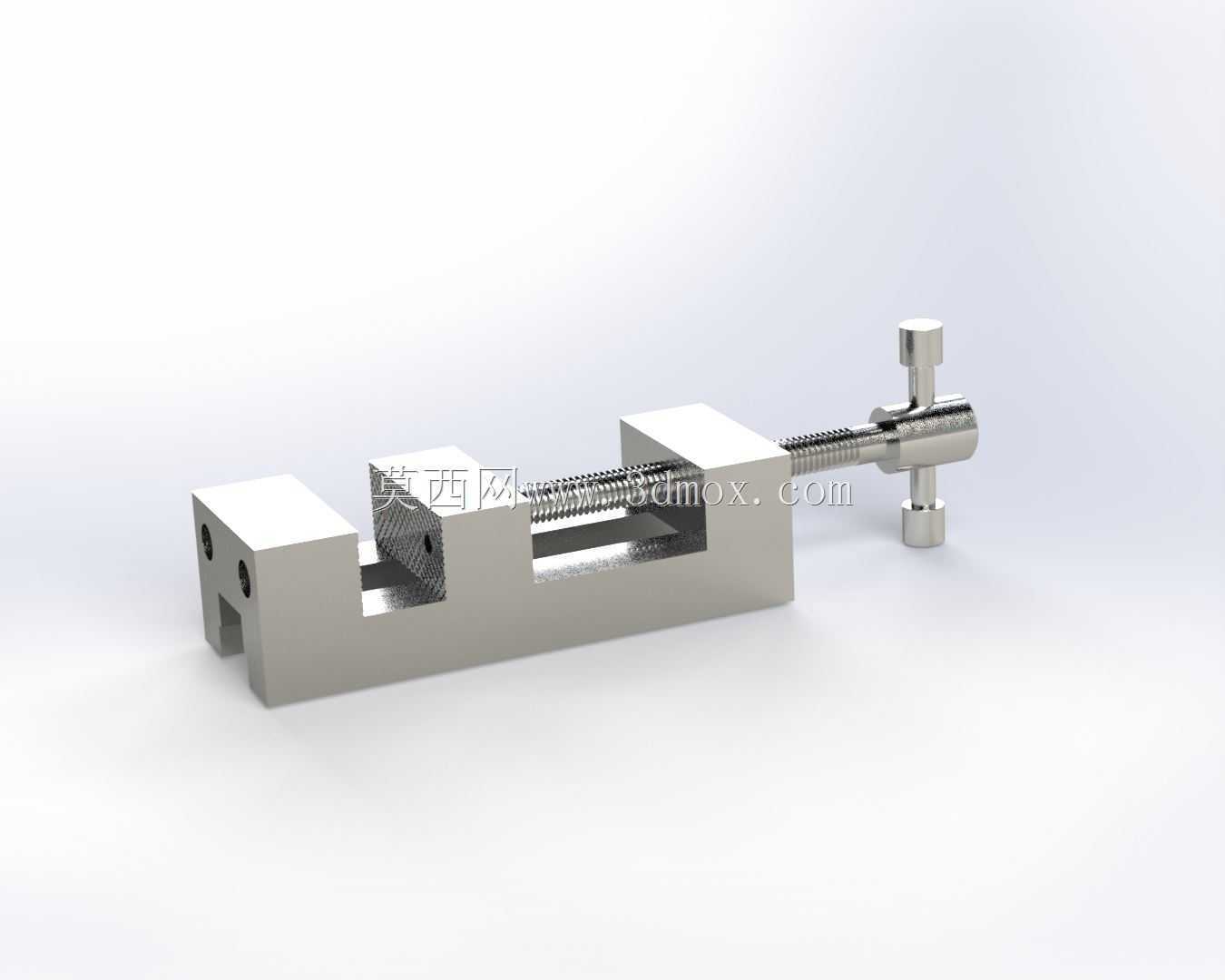

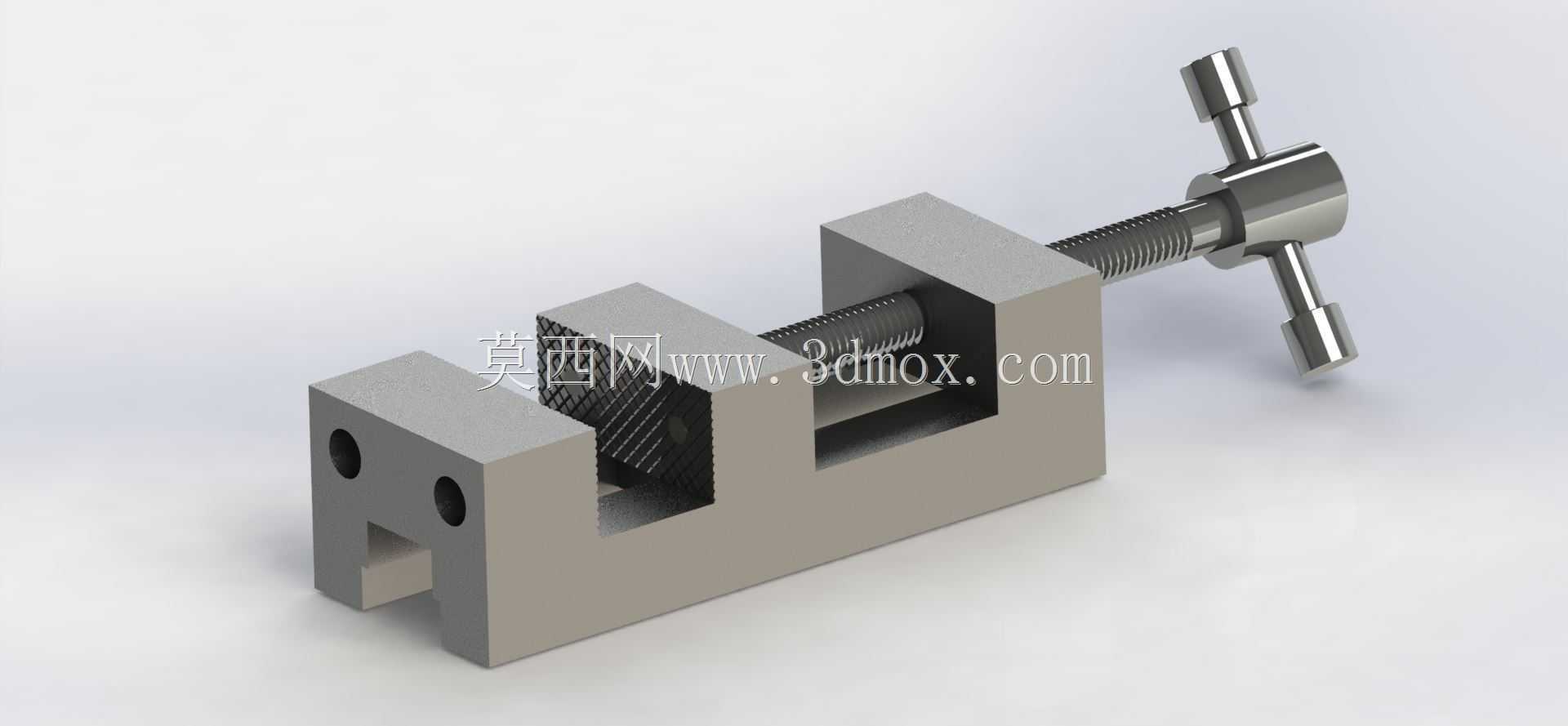

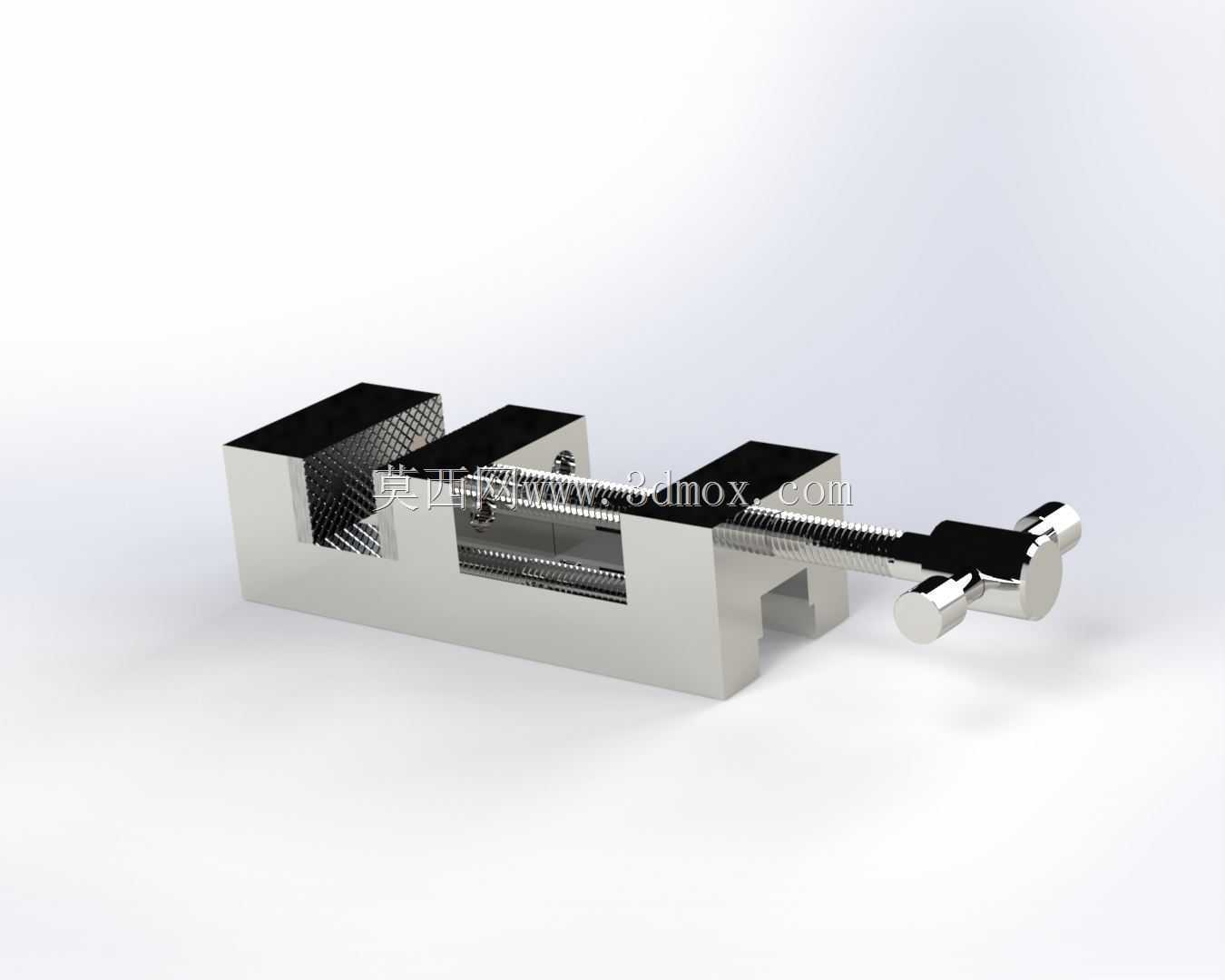

　　这款手动螺杆驱动的夹持工装，核心应用场景覆盖小型机加工工位的工件装夹、精密装配环节的零件定位、手工打磨与划线作业的工件固定，是车间工位、维修操作台、模型制作工位上的基础夹持类工装。从结构功能来看，整体采用固定钳身搭配活动钳块的布局，依靠梯形螺杆的旋转实现活动钳块的直线进给，梯形螺纹的自锁特性可以保证夹持状态下不会因为工件的反作用力出现松脱，无需额外的锁止结构就能维持稳定的夹持力，适配不同厚度的工件装夹需求，钳口位置预留了可更换钳口板的安装位，日常使用中如果钳口出现磨损、或者需要适配软质工件夹持，可以快速更换带防滑纹、软质包覆或者V型槽的不同钳口板，满足圆棒、方块、异形件等不同外形工件的夹持需求。

　　设计思路上优先考虑了工装的刚性与操作便捷性的平衡，固定钳身采用一体化的块状结构，底部预留了标准的工作台T型槽安装孔位，可以直接通过T型螺栓固定在铣床工作台、钳工台、划线平台的标准槽位上，安装边界适配常规的小型工作台安装尺寸，整体宽度控制在单工位操作的合理范围内，不会占用过多的操作台空间，操作人员单手即可转动端部的手柄完成夹紧与松开动作，手柄采用对称的双杆设计，转动时受力均匀，不需要额外的加力杆就能提供足够的夹持扭矩，针对小型工件的装夹作业完全够用。

　　从结构细节来看，螺杆与活动钳块的连接部位采用了间隙配合的转动连接结构，螺杆旋转时不会带动活动钳块发生周向转动，只输出直线方向的进给推力，活动钳块与固定钳身的导轨面采用了燕尾槽配合结构，配合间隙可以通过侧边的调节螺钉进行微调，长期使用出现磨损后可以通过调节间隙保证活动钳块的移动精度，避免钳块上下翘动影响夹持的平行度。钳身的主体结构采用了等强度的截面设计，在受力集中的钳口根部做了加厚处理，承受夹持反力的时候不会出现钳口外张的变形，保证夹持面的平行度误差控制在工装使用的允许范围内，针对精密小件的装夹也能保证定位基准的稳定。

　　实际使用中，这类夹持工装不需要外接动力源，完全依靠手动操作，适合没有气源、电源的维修工位或者流动作业场景使用，整体结构没有复杂的液压、气动元件，日常维护只需要定期在螺杆和导轨配合面涂抹润滑脂即可，故障率极低，使用寿命远高于复杂结构的动力夹具。针对不同的作业场景，还可以在固定钳身的侧面加装定位挡块，实现批量工件的快速定位装夹，减少重复找正的时间，提升小批量加工作业的效率。钳身底部的安装孔位采用了通用的孔距设计，可以适配市面上多数小型台钻、迷你铣床的工作台安装尺寸，不需要额外加工转接板就能完成安装固定，对于小型加工设备的配套工装选型来说，这类结构的夹持工装适配性极强，能够覆盖绝大多数小型零件的装夹需求。

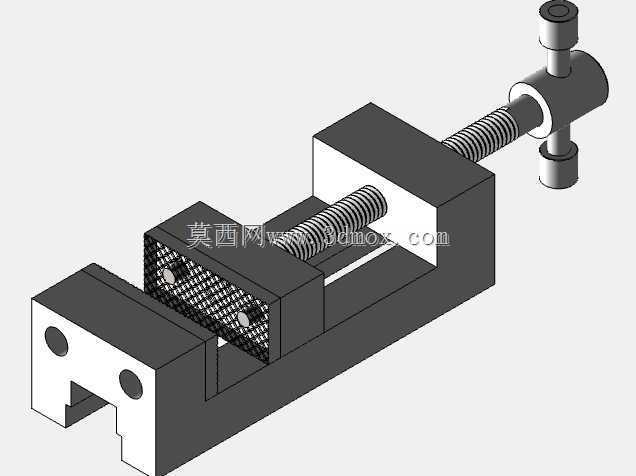

　　在建模过程中，结构的配合公差做了合理的预留，导轨面的配合间隙、螺杆与螺母的配合间隙都按照实际机加工的公差等级进行了设定，活动钳块的全行程移动没有卡滞点，钳口闭合时两个夹持面的平行度符合钳工工装的精度要求，端部的手柄与螺杆的连接采用了过盈配合加销钉固定的结构，承受大扭矩转动的时候不会出现手柄脱落的问题，所有的棱角位置都做了工艺倒角处理，避免操作过程中出现锐边划伤的安全隐患，整体结构完全符合手动工装的安全设计规范。
