高精度机用角固式平口钳结构设计

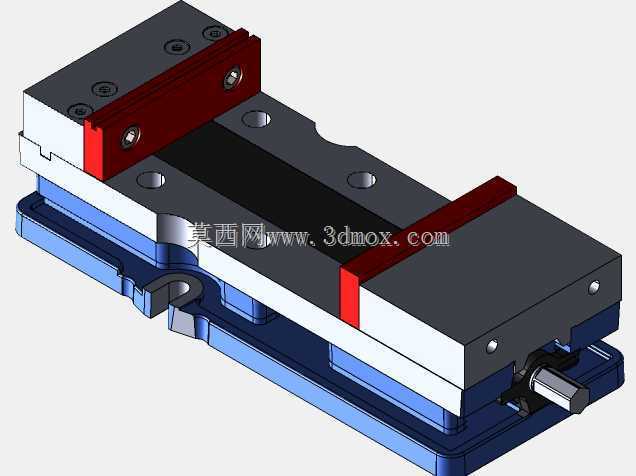

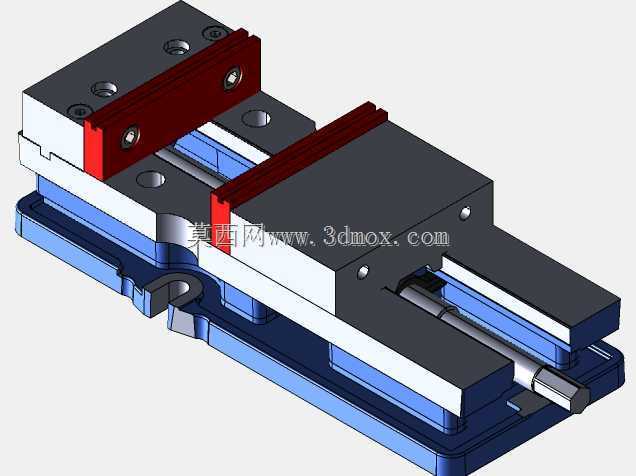

　　在数控铣削、精密磨削、普通铣床加工等金属切削作业场景中，机用平口钳是机床工作台面上应用频次最高的通用装夹工装，承担着将待加工坯件可靠固定、抵消切削过程中多方向切削力、保证工件定位基准与机床坐标系重合的核心作用，其结构刚性、装夹精度、操作便捷性直接影响零件加工的形位公差稳定性与批量加工的一致性。本次呈现的角固式平口钳结构，采用经典的双导轨滑动配合设计，固定钳身与底座为一体化铸造结构，从根源上消除了分体式连接带来的装配间隙与刚性薄弱点，活动钳身通过底部的梯形丝杠副驱动实现沿钳身导轨的直线往复运动，丝杠端部设置有快拆锁紧结构，可在大行程调整时快速抽拉活动钳身靠近工件，再通过螺纹旋合实现最终夹紧，大幅缩短大尺寸坯件装夹的辅助工时。

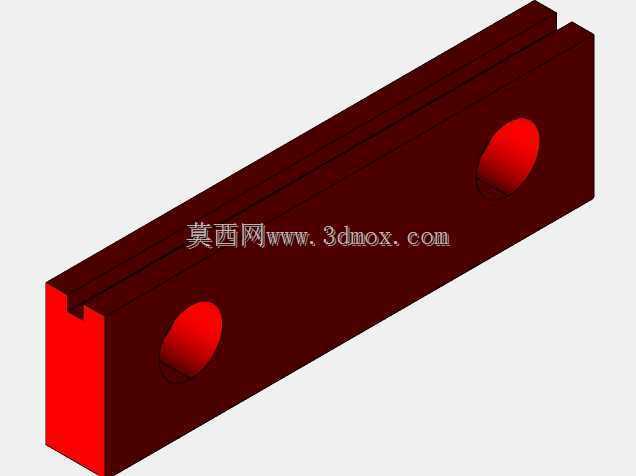

　　从功能特性来看，该平口钳采用角固式锁紧原理，当丝杠旋紧带动活动钳身向固定钳口靠拢时，活动钳身会在斜面结构的作用下产生向下的压紧分力，将活动钳身牢牢压贴在钳身导轨面上，彻底消除普通平口钳夹紧时活动钳身上翘的通病，即使在承受大切深、大进给的重载铣削工况下，钳口也不会出现抬升让刀的问题，装夹重复定位精度可控制在0.02mm以内，能够满足绝大多数普通机加工、精密零件装夹的精度要求。钳口板采用可更换式设计，通过内六角螺钉分别固定在固定钳身与活动钳身的安装面上，钳口工作面上加工有交叉网纹，可增大与工件接触面的摩擦力，避免夹紧力不足导致的工件移位；针对不同材质、不同形状的工件装夹需求，使用者可快速更换软钳口、V型钳口、角度钳口等适配配件，无需更换整个钳体即可拓展装夹适用范围。

　　在安装边界与尺寸适配方面，该平口钳底座两侧设置有带沉头孔的安装凸台，可通过T型螺栓直接固定在标准机床工作台的T型槽内，安装孔位间距符合通用机用平口钳的安装尺寸规范，可直接替换同规格的老旧平口钳，无需对机床工作台进行二次改造。钳身整体采用箱型结构设计，在保证整体刚性的前提下尽可能缩减了非受力区域的材料厚度，降低了工装自身重量，便于单人完成搬运与安装调试。固定钳口与活动钳口的夹持面平行度、钳口面与底座底面的垂直度均按照精密级工装的公差要求设计，底座底面经过精磨处理，平面度误差控制在0.01mm/100mm以内，安装到机床工作台后无需过多找正即可获得较高的定位基准精度。

　　从设计思路层面，该结构充分考虑了机加工现场的实际使用痛点：丝杠传动副设置有防尘护板，可阻挡加工过程中产生的切屑、切削液进入导轨配合面与丝杠螺纹副，延长工装的维护周期与使用寿命；钳身所有棱角处均做了倒角处理，避免操作过程中尖锐边角划伤操作人员；丝杠端部的驱动方头尺寸符合标准扳手的适配规格，操作人员可使用随机配备的加力杆实现大夹紧力输出，也可适配气动、液压扳手实现快速夹紧。在实际生产应用中，这类平口钳除了直接装夹规则矩形坯件外，还可配合角度垫铁、正弦规、精密平口钳等辅具，实现斜面、斜孔、异形零件的装夹加工，是机械加工车间、模具制造车间、职业院校实训场地不可或缺的通用工装，其结构成熟度高、故障率低、维护简便，经过数十年的工业应用验证，是机加工装夹领域的经典可靠结构。
