业余火箭用EasyMini高度计结构设计

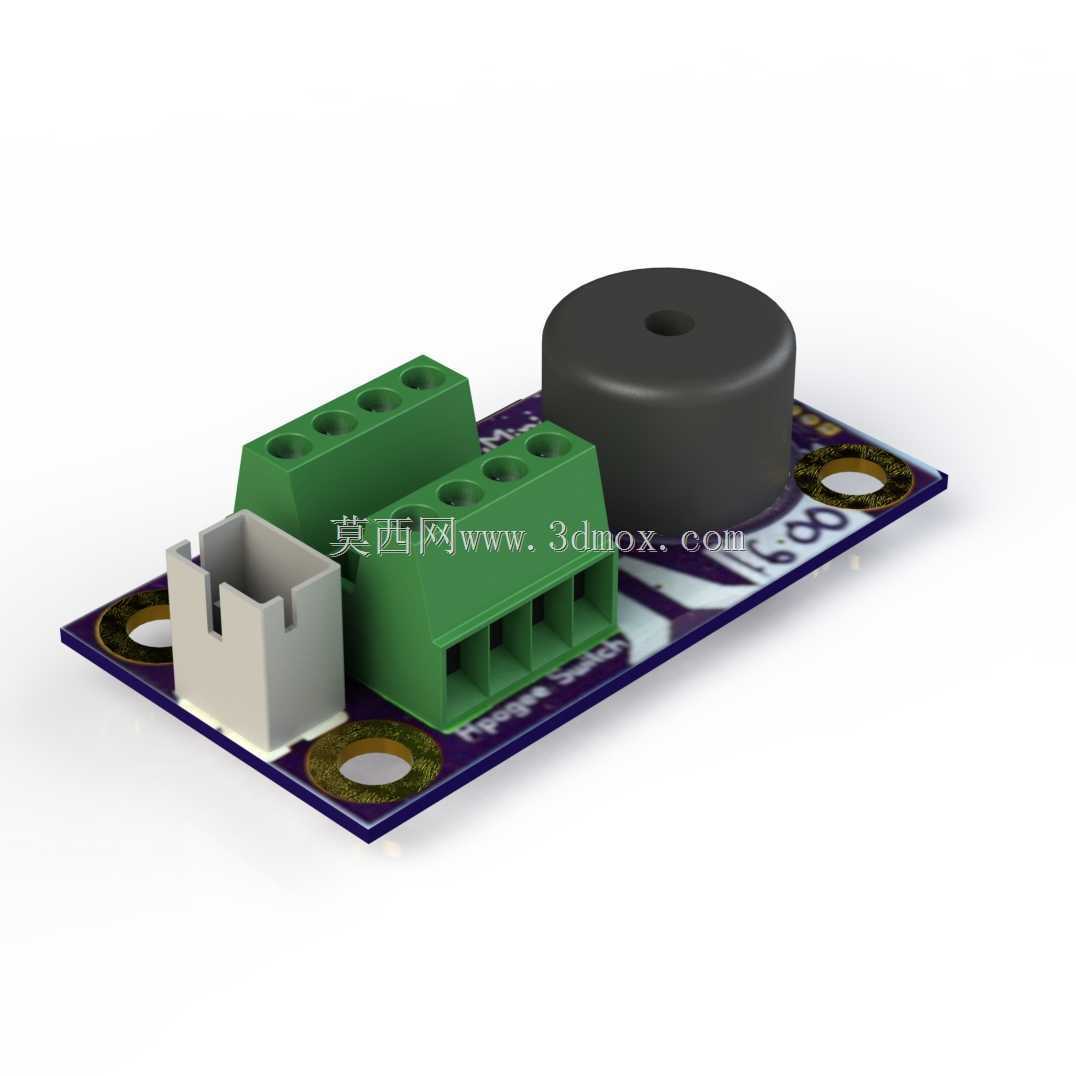

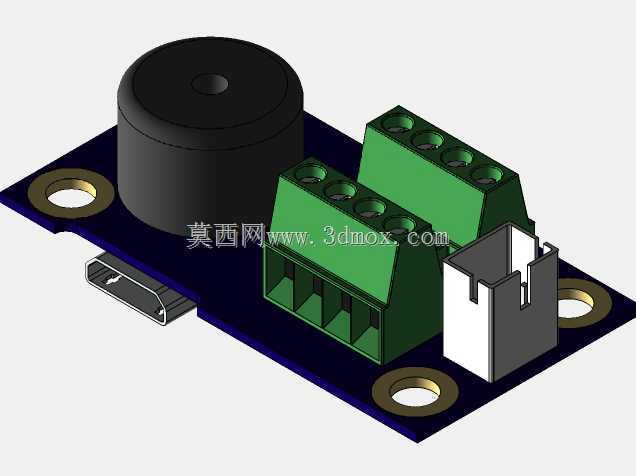

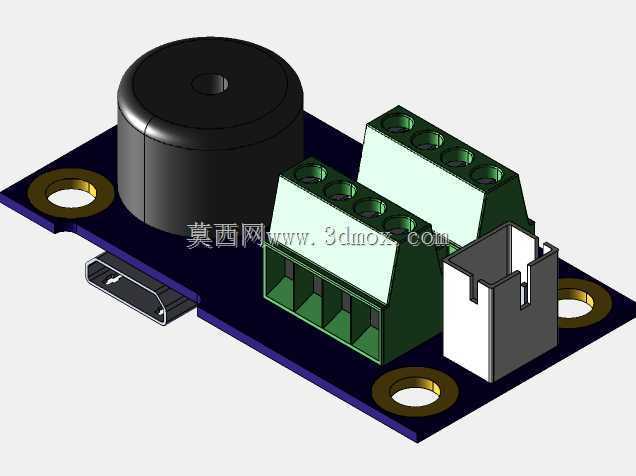

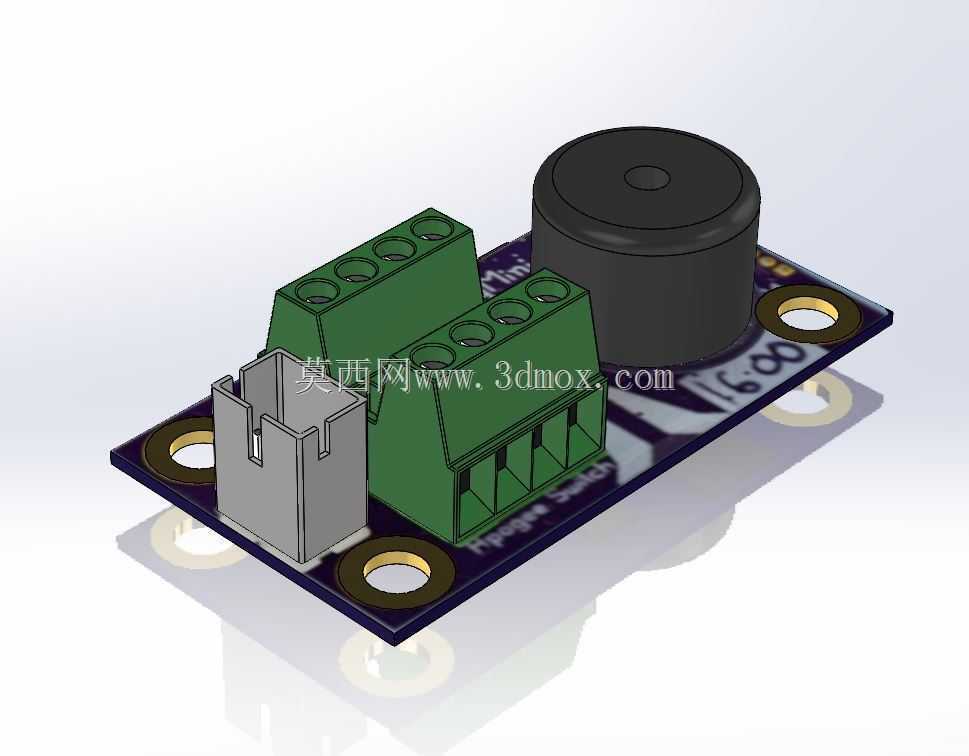

　　这款高度计模块的结构设计完全围绕业余火箭的实际飞行工况展开，首先要考虑的就是箭体内部有限的安装空间，常规小型业余箭体的内径多在29mm到50mm区间，因此PCB板采用了窄长型布局，整体外轮廓控制在35mm以内的宽度，长度不超过50mm，能够直接嵌入箭体的航电舱段，不需要额外做结构转接。板载的蜂鸣器选用了扁平式圆柱封装，高度控制在12mm以内，避免和航电舱的舱盖产生干涉，蜂鸣器的出声孔位置对应PCB上预留的镂空区域，保证飞行结束后落地寻机时的蜂鸣提示音能够顺利传出，不会被PCB板材或者舱壁遮挡衰减。

　　接线端子的布局做了针对性优化，绿色的螺钉式接线端子分成两组排布在板身一侧，分别对应点火输出和电源输入，端子的引脚间距采用5.08mm的标准规格，能够适配常规的航电接线，接线方向垂直于PCB板面，接入导线后不会额外增加模块的横向宽度，避免在窄内径箭体里出现导线挤压弯折的问题。旁边预留的白色卧式插座是外接扩展接口的连接位，采用了防反插的壳体设计，插装时不需要反复核对引脚定义，能够减少外场组装时的接线错误率，插座的高度和螺钉端子保持齐平，整个模块的最高元件面高度统一，不会出现局部凸起挤压舱内其他设备的情况。

　　PCB四个角设计了3mm直径的金属化安装孔，孔位中心距离板边2.5mm，能够配合M2.5的尼龙螺钉直接固定在箭体的航电安装支架上，安装孔周围做了露铜处理，安装时可以通过铜箔和支架接触实现模块的整体接地，减少飞行过程中发动机点火产生的电磁干扰对气压采样的影响。气压传感器的位置特意布置在蜂鸣器和接线端子之间的板身中部，上方没有任何高大元件遮挡，同时PCB上对应传感器的静压采样区域预留了密集的小孔阵列，保证飞行过程中气流能够平稳接触传感器的感压面，不会因为板上元件的扰流产生气压采样偏差，这一点对于高度计算的精度至关重要——如果传感器位置处于元件扰流区，动压叠加会导致高度读数出现几十米甚至上百米的误差，直接影响开伞时机的判断。

　　从功能结构的匹配性来看，这款高度计的所有元件排布都服务于火箭飞行的实际流程：起飞阶段通过气压采样计算实时高度，到达设定开伞高度后输出点火信号触发降落伞弹射，落地后蜂鸣器持续发出声响提示位置。因此结构设计上特意将功率输出的接线端子和传感器采样区域做了物理分隔，中间通过蜂鸣器的占位形成隔离带，避免点火输出时的大电流走线对微弱的气压模拟信号产生干扰。整个模块的元件全部采用表贴工艺，除了接线端子和插座之外没有直插元件，一方面降低了整体高度，另一方面也提升了抗冲击性能——火箭发动机点火瞬间的冲击过载可以达到50G以上，表贴元件的焊接强度远高于直插元件，能够避免冲击下元件松脱导致的航电失效。

　　在安装边界的考量上，模块的背面没有布置任何高于0.5mm的元件，背面整体平整，可以直接贴合在航电舱的安装平面上，不需要额外预留背面的元件避让空间，进一步压缩了航电舱的轴向尺寸需求。板身的走线做了等长处理的同时，特意将电源走线和信号走线分开布置在PCB的不同层，减少电源波动对采样精度的影响，蜂鸣器的驱动走线单独走板边区域，避免蜂鸣器工作时的脉冲信号干扰气压传感器的采样电路。对于业余火箭的制作场景来说，这种高度集成的模块化结构不需要制作者自行设计航电安装结构，只需要按照模块的安装孔位在支架上打好对应孔位，接好电源和点火头即可完成组装，大幅降低了业余火箭制作的航电部分门槛，同时结构上的抗干扰、抗冲击设计也能匹配绝大多数低功率业余火箭的飞行工况，不需要额外做减震、屏蔽等附加处理。
