Sparkfun六自由度LSM6DSO惯性测量模块

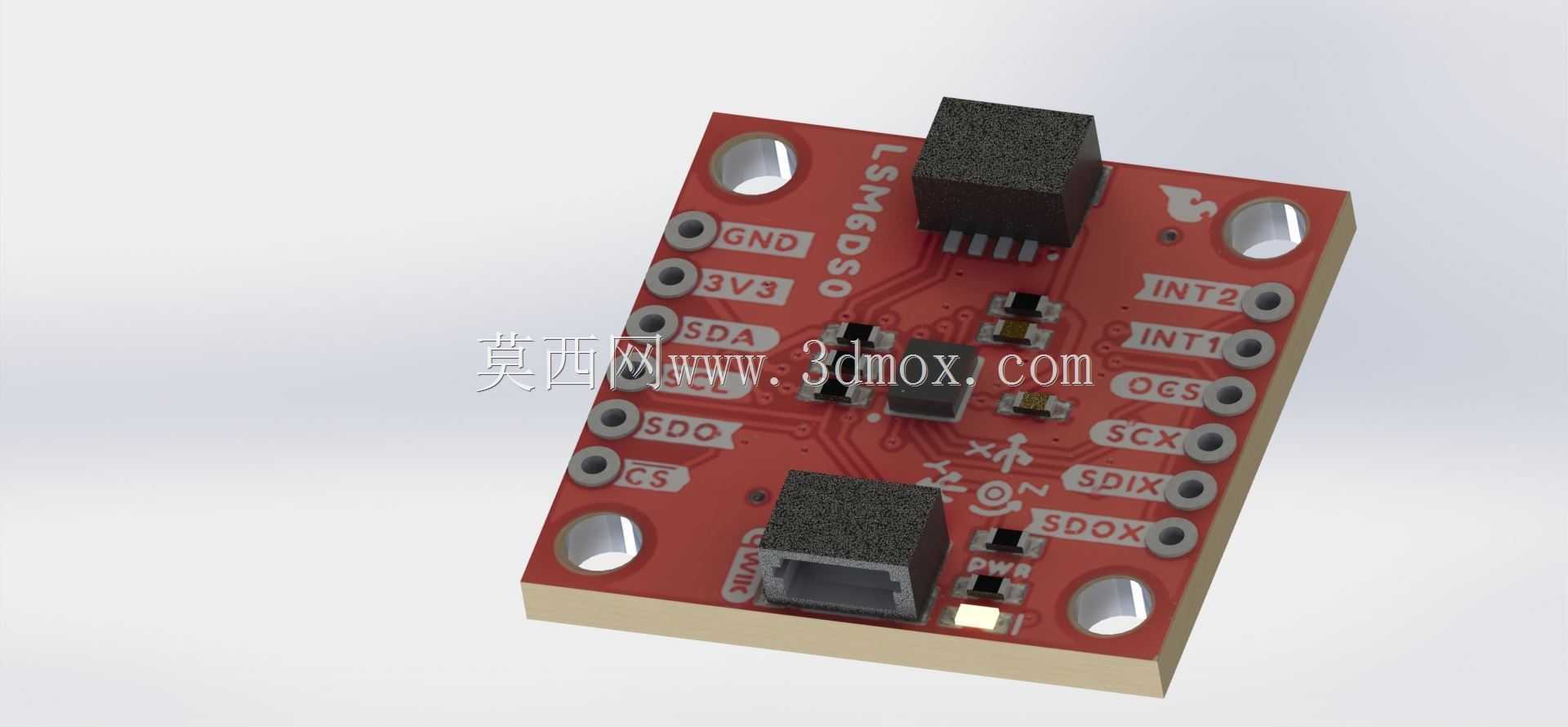

　　在嵌入式传感与小型运动检测设备的开发场景中，这类集成式惯性测量单元是姿态解算、运动状态采集环节的核心硬件载体，常被用于小型机器人姿态反馈、可穿戴设备动作捕捉、无人机辅助定姿、工业设备振动监测等场景，替代传统分立式的加速计与陀螺仪组合方案，减少外围布线与信号校准的工作量。这款LSM6DSO模块采用红色FR-4玻纤基板作为承载主体，基板四角预留了标准直径的金属化安装孔，可直接通过M2规格螺丝固定在安装面，也可配合铜柱实现层叠安装，适配面包板实验、成品设备内置等多种安装需求，安装孔位的中心距经过标准化设计，兼容常见的传感器扩展板堆叠规范，不需要额外设计转接结构就能快速集成到现有硬件系统中。

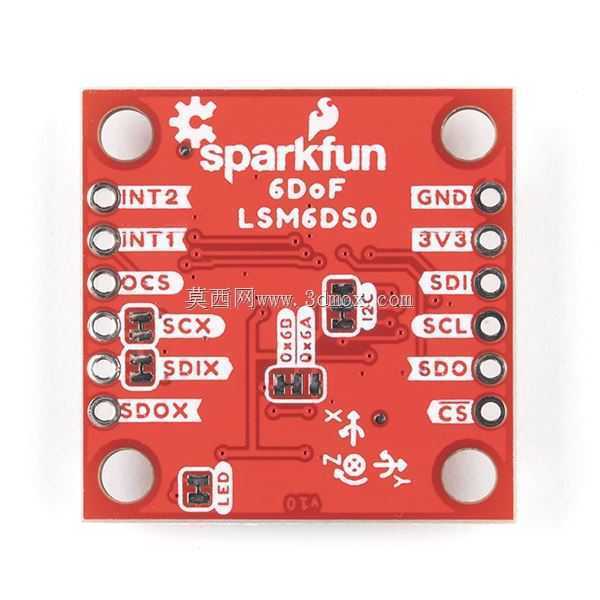

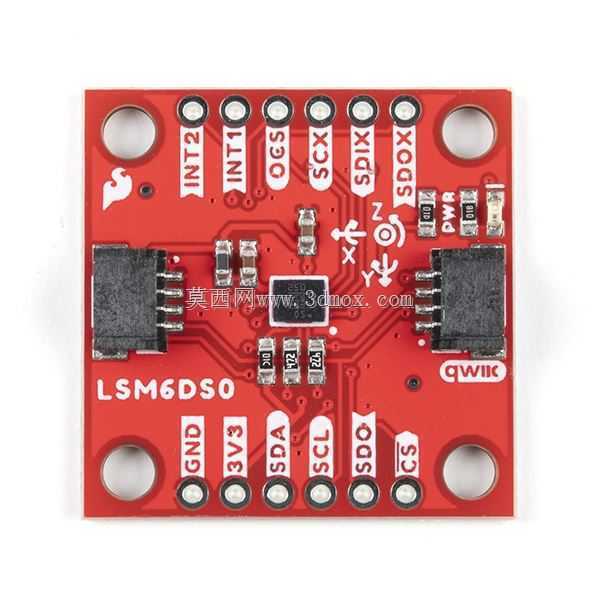

　　模块板载的LSM6DSO芯片本身集成了3轴MEMS加速度计与3轴MEMS陀螺仪，可同时输出三个正交方向的线加速度与角速度数据，加速度计量程可根据实际应用场景切换，从低量程的高精度静态倾角检测到高量程的冲击振动捕捉都能覆盖，陀螺仪同样支持多档量程配置，满足慢速姿态检测到高速运动追踪的不同需求，芯片内置的信号处理单元可直接完成原始数据的滤波与温度补偿，减少主控端的运算负载。从接口设计来看，模块两侧排布了标准2.54mm间距的排针焊盘，分别引出电源、地、I2C通讯、SPI通讯、中断信号等引脚，既可以焊接直插排针用于面包板原型验证，也可以直接焊接导线嵌入到紧凑的成品设备内部；同时板载了Qwiic兼容的即插即用连接器，

　　不需要焊接就能通过标准4Pin线缆连接到同生态的主控板或其他传感器模块，大幅缩短原型开发阶段的接线时间，连接器的位置设置在基板边缘，不会与排针安装、固定螺丝的位置产生干涉，两种接口可同时存在根据使用需求选择。板上的电源管理部分做了简单的滤波处理，在3.3V供电引脚旁布置了去耦电容，降低电源纹波对传感数据精度的影响，电源引脚兼容3.3V逻辑电平，可直接匹配绝大多数嵌入式主控的IO电平，不需要额外添加电平转换电路。模块上的两个中断引脚可通过芯片内部配置，在数据就绪、运动检测、自由落体检测等事件触发时输出电平信号，方便主控通过外部中断方式唤醒，降低系统整体功耗，适合电池供电的低功耗传感节点使用。在建模还原过程中，

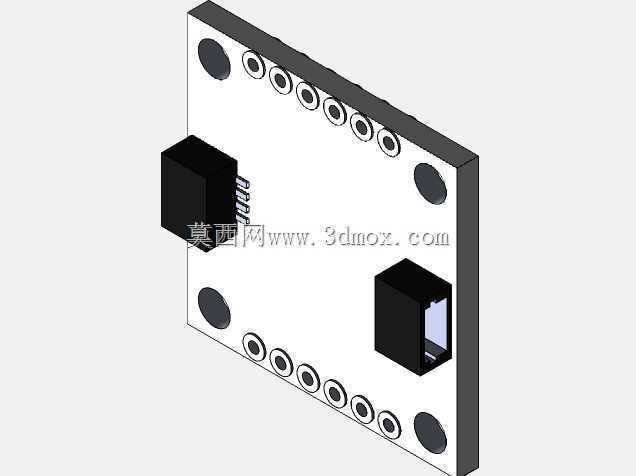

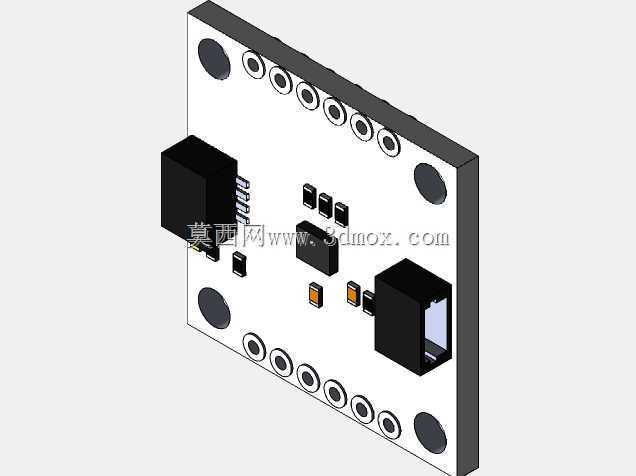

　　需要重点关注基板的实际厚度、安装孔的位置公差、排针与连接器的突出高度，这些尺寸直接决定了模块在整机装配时是否会与周边结构件产生干涉，尤其是Qwiic连接器的插拔空间需要预留足够的操作余量，不能被周边结构遮挡导致无法插拔线缆；板上的丝印标识对应各个引脚的功能定义，建模时可同步还原丝印层内容，方便后续装配调试时快速识别引脚，避免接线错误。这类集成传感器模块的结构设计核心是在有限的板面空间内合理排布芯片、接口、无源器件，同时兼顾安装便利性与接线操作空间，避免出现元件干涉、安装孔被元件遮挡、接口操作空间不足等问题，实际选型集成时，除了关注传感参数本身，也需要核对模块的整体外形尺寸、安装孔位、接口突出高度这些结构参数，确保能顺利适配安装腔体的空间边界，不会出现装配时的尺寸冲突。
