战术级双天线GNSS辅助惯性导航单元

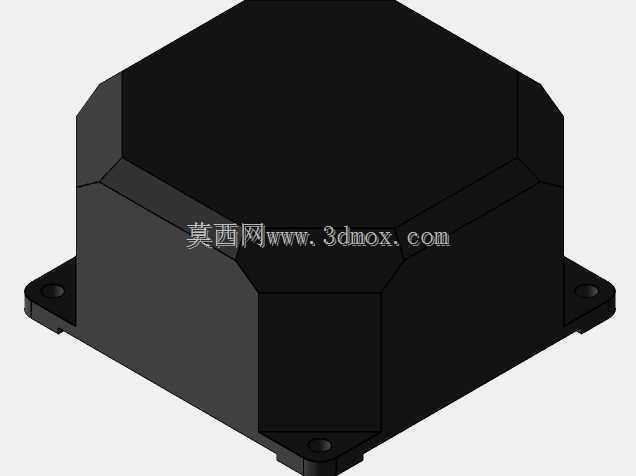

　　在机载光电吊舱、无人车行进测绘、舰载平台稳定控制这类对姿态漂移极度敏感的项目里，导航传感单元的安装边界、接口朝向、壳体刚性往往在总体布局阶段就需要反复校核，这款双天线组合导航设备的三维数模，正是为这类严苛搭载场景做结构适配所用。从数模呈现的结构来看，整机采用整块硬质铝合金经五轴铣削成型的封闭式盒体，外壳棱边做了大角度切角处理，并非单纯的外观造型处理：切角一方面消除了直角棱边在强振动工况下的应力集中风险，另一方面在舱内紧凑排布时，能避让周边线束、支架的弯折半径，避免安装过程中壳体棱角磨破导航天线的射频线缆护套。盒体底部两侧向外延伸出带安装通孔的固定耳，安装孔位与盒体主体为一体加工结构，没有额外拼接的支架，

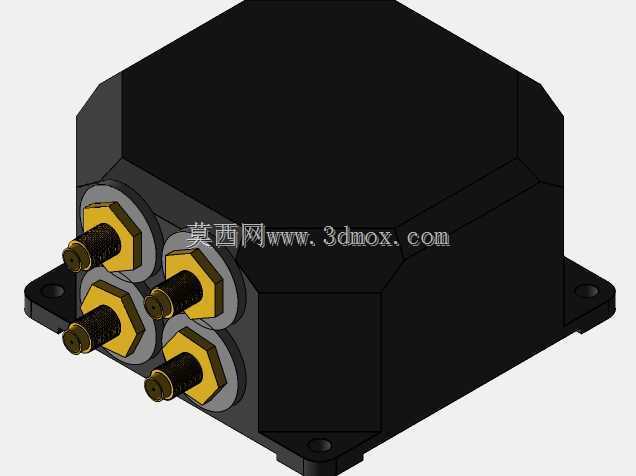

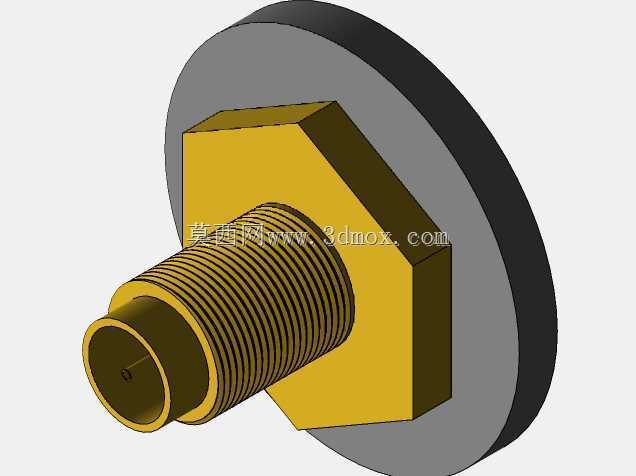

　　这种设计能把载体行进过程中的振动直接、刚性地传递到内部惯性测量核心，避免中间连接件产生的谐振干扰加速度计的采样精度，安装耳的孔位间距、孔边距都预留了标准航标紧固件的操作空间，选型时可以直接在总装数模里匹配减震垫或者刚性安装垫块的厚度，不用二次反测壳体底部的安装平面度。设备正面集中布置了四路射频同轴接口，接口采用带六角锁紧面的航插结构，四个接口分两列错落排布，相邻接口的六角螺母之间预留了足够的扳手拧动空间，现场装配时不用使用特制薄扳手，就能逐个完成GNSS天线、辅助信号线缆的紧固，接口端面高出盒体正面的距离经过匹配，常规SMA级别的弯头线缆插头插合后，插头尾部的弯折段不会和盒体表面发生干涉，布线时可以顺着接口朝向理线，

　　不用强行掰弯射频线缆造成驻波比异常。从功能架构上看，这款导航单元把三轴MEMS加速度计、三轴光纤级陀螺、三轴磁力计以及双路72通道GNSS接收模块全部集成在密封壳腔内部，不需要在外围额外搭配信号解算板卡，输出的位置、速度、横滚俯仰航向数据可以直接供给平台的飞控、稳控系统，在GNSS信号短暂遮挡的环境下，惯性测量通道可以独立维持姿态输出，不会出现航向跳变。壳体表面做了硬质阳极氧化的黑色表面处理，膜层厚度满足盐雾、高低温冲击的军标环境要求，在舰载高盐雾、野外车载扬尘的场景下，不需要额外加装防护外罩，壳体本身的密封槽在数模里可以看到沿盒体合模面整圈布置，装配时填充导电密封胶条后，既能实现IP67级别的防尘防水，又能保证整腔的电磁屏蔽效能，

　　避免机载大功率通信电台的信号串扰GNSS接收通路。做结构选型时，这款数模可以直接导入整机布局文件，核对盒体切角和周边设备的间隙、接口线缆的弯曲半径、底部安装孔和载体梁格的对位关系，也能基于壳体外形设计配套的减震托架、防护护罩，不用反复向厂商索要二维安装图纸，大幅缩短总体布局的迭代周期。针对SWaP-C约束严苛的小型无人机、便携侦察设备场景，同系列还有薄型板卡式安装版本，去掉了厚重的铣削外壳，直接把核心传感板固定在载体内部的安装基准面上，重量和占用空间压缩到整机版本的三分之一以下，两款版本的电气接口定义完全一致，选型时可以根据平台的载荷余量灵活切换，不用修改上层导航软件的驱动配置。数模里所有接口的螺纹规格、安装耳的通孔尺寸、壳体各方向的最大轮廓尺寸都按实物1:1还原，结构工程师在做干涉检查、安装工装设计时，可以直接提取特征尺寸，不会出现数模和实物尺寸偏差导致的装配件报废问题，内部传感组件的安装基准和壳体底面、安装耳平面的平行度、垂直度公差，也在建模时按厂商的实际装配公差做了对应约束，模拟振动仿真时可以直接赋予壳体对应的铝合金材料参数，仿真结果和实际装机的响应特性偏差极小。
