温泽龙门式三坐标精密测量检测设备

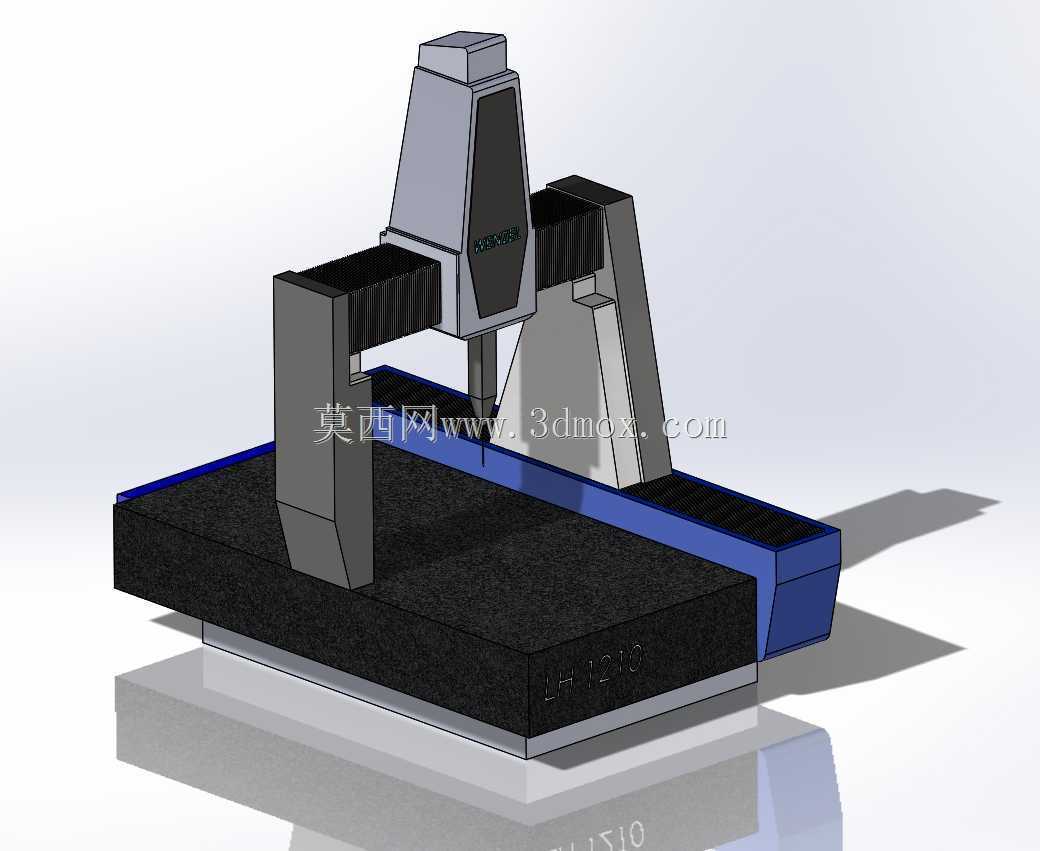

　　这套龙门式坐标测量设备的三维结构，还原了车间计量环节里大行程高精度检测工位的典型布局，整机采用双侧高架支撑的龙门架构，底座为整块厚重的花岗石平台结构，平台上表面作为工件承载基准面，两侧纵向导轨分别布置在底座左右两端的支撑立座上，横梁横跨两侧导轨沿纵向做Y向进给，横梁上搭载的滑座沿横梁长度方向完成X向移动，滑座前端垂向布置的Z轴主轴可沿竖直方向上下进给，测头安装在Z轴主轴下端，三个轴系的运动相互正交，构成完整的三维笛卡尔坐标测量体系。

　　从现场部署的边界条件来看，这类设备对安装基础的平整度、环境温湿度稳定性都有明确要求，底座的大尺寸平台直接决定了可检测工件的最大轮廓范围，双侧支撑的龙门结构相比移动桥式测量机，拥有更高的结构刚性，主轴悬伸变形量更小，尤其适合汽车整车冲压件、大型模具型腔、航空结构件、大尺寸机加工箱体这类重型、大轮廓工件的形位公差检测，工件吊装到平台上之后，不需要多次转位找正，测头可以在全行程范围内遍历工件所有待检测特征。

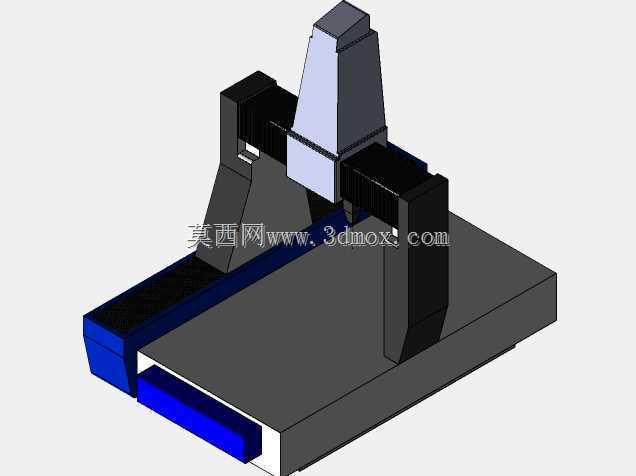

　　结构设计层面，两侧的纵向导轨组件都做了防护包覆，图中蓝色部分就是导轨的伸缩防护拖罩，避免车间里的切削粉尘、油雾进入导轨滚道，影响直线运动的定位精度；Z轴的外罩采用阶梯式防护结构，将主轴传动丝杠、光栅尺读数头全部封闭在护罩内部，隔绝外界污染物。横梁采用轻量化的高刚性截面设计，在保证自身抗弯模量的前提下尽可能降低运动部件重量，减小Y向高速移动时的惯性冲击，三轴的驱动端都预留了伺服电机、减速组件的安装位，光栅尺的安装基准面直接和导轨基准面共面加工，消除装配带来的阿贝误差。

　　实际产线应用里，这类测量设备既可以布置在恒温计量室做最终成品的全尺寸抽检，也可以紧邻机加工工位做在线工序检测：加工完成的大型箱体、模具工件直接转运到测量平台上，测头按照预先编制的检测路径，依次采集工件上的孔位圆心、平面度、轮廓度、同轴度、位置度等特征点坐标，设备配套的测量软件会把采集到的点云数据和理论三维数模做比对，直接输出各尺寸项的偏差报告，判断工件是否符合图纸公差要求。相比人工使用卡尺、千分表逐点测量，三坐标测量机可以完成复杂曲面、深孔内部特征、多工位关联位置度这类人工无法精准检测的项目，检测重复性和检测效率都有量级提升。

　　建模过程中需要重点还原的装配逻辑包括：底座平台的水平调正支撑结构、两侧Y向导轨的平行度装配关系、横梁和两侧滑座的连接定位面、Z轴主轴和X向滑座的导向配合、测头连接座的安装接口，各运动轴的行程限位位置、防护拖罩的伸缩行程都要和实际设备的运动边界匹配，在做产线布局仿真的时候，可以直接导入这套设备模型，校验待检测工件的最大轮廓是否落在测量行程范围内，核对工件吊装通道、设备周边操作维护空间是否满足要求，避免现场布局时出现工件超出测量行程、维护空间不足的干涉问题。设备的操作工位预留了人机交互的安装位置，外围可以配套安全防护围栏，构成独立的高精度检测工作站。
