大载重多旋翼盘式无刷动力电机

　　盘式外转子无刷动力单元在多旋翼飞行器、重载航拍平台、农业植保机以及工业巡检无人机中承担最核心的推力输出任务，其结构合理性直接决定整机悬停效率、续航时间与载荷上限。该动力件采用扁平大直径外转子布局，转子壳体为整体圆盘形封闭结构，这种构型能够在相同重量下布置更大半径的磁钢与定子绕组，利用力臂更长的优势提升扭矩输出，使电机在较低转速区间即可驱动大尺寸螺旋桨，降低桨叶叶尖损耗与气动噪声。

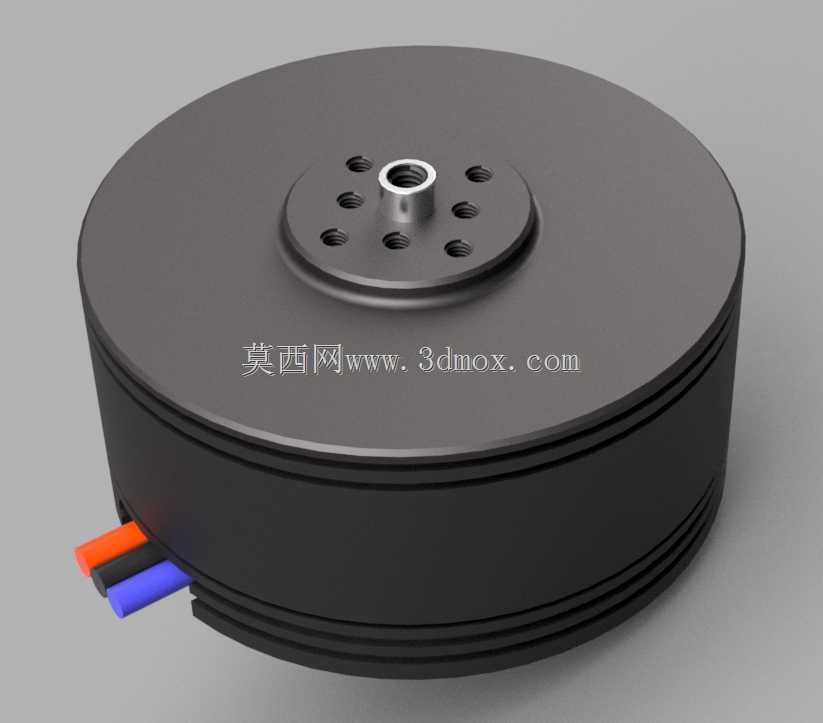

　　从整机布置角度看，圆盘形壳体的轴向高度被严格压缩，安装在机臂末端时可显著降低动力系统重心，对多旋翼飞行器的姿态稳定性较为有利。顶部端盖中心设置带内孔的凸出轴套，轴套周围沿圆周均布多组安装孔，既可以作为螺旋桨桨座的定位基准，也能够适配不同桨夹规格；中心孔贯通设计便于桨叶压紧螺钉穿过，保证桨毂与电机输出轴同轴，减少高速旋转时的偏心振动。端盖表面的孔位按对称圆周排布，拆装桨叶时受力均匀，也方便现场维护人员快速更换不同螺距或直径的螺旋桨。

　　壳体侧壁设计有多道环形凹槽，这些凹槽并非单纯装饰结构，一方面可以增加转子外壳的散热面积，使绕组与磁钢在持续大拉力工况下产生的热量通过壳体表面更快散出；另一方面环形筋条能够提升薄壳转子的径向刚度，抑制高速旋转时壳体的微量形变。电机侧下方引出红、蓝、黑三色动力线，线径较粗，对应大电流持续输出场景，三相线缆从壳体底部侧向伸出，便于在碳纤维机臂内部或沿臂表面走线，避免线缆与旋转桨叶发生干涉。

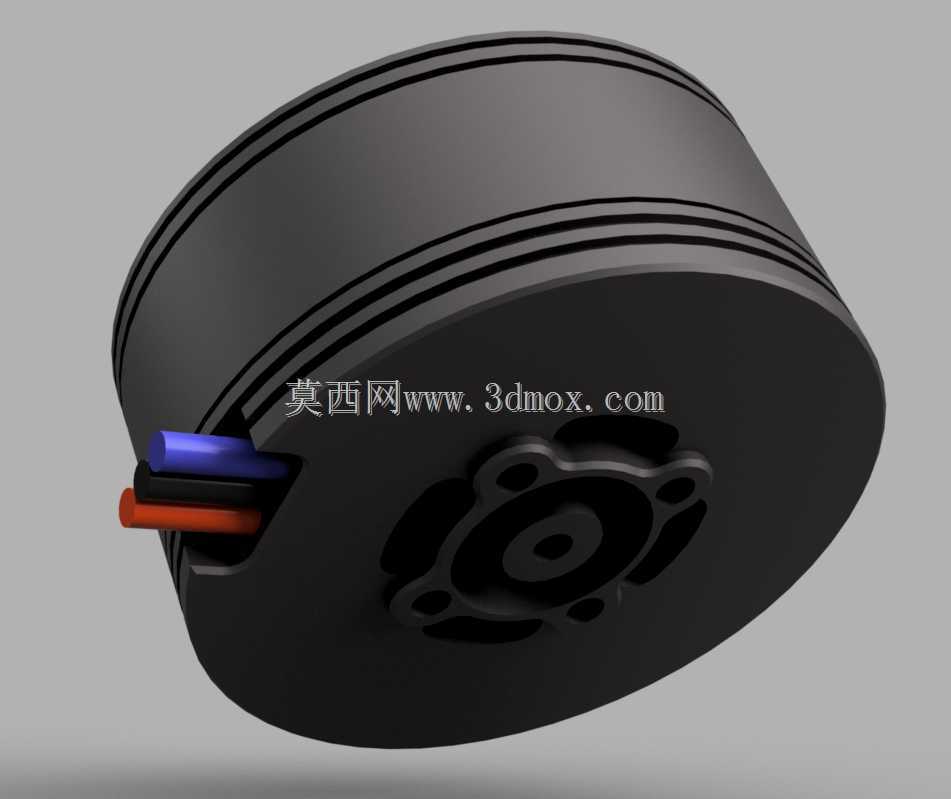

　　在实际选型与装配中，这类电机通常通过底部安装面与机臂电机座连接，安装孔位围绕中心轴呈圆周分布，固定螺钉从下方或上方锁紧后，需保证电机轴线与机臂平面保持垂直，否则会造成桨盘平面倾斜，引入额外姿态修正功耗。外转子旋转部分直径较大，设计机架时需要在电机周围预留足够的桨叶安全间隙，同时机身侧板、起落架以及喷洒管路不能进入螺旋桨旋转扫掠区域。扁平壳体虽然降低了重心，但径向尺寸较大，机臂间距、折叠机构位置和运输收纳空间都要结合电机外径统一校核。

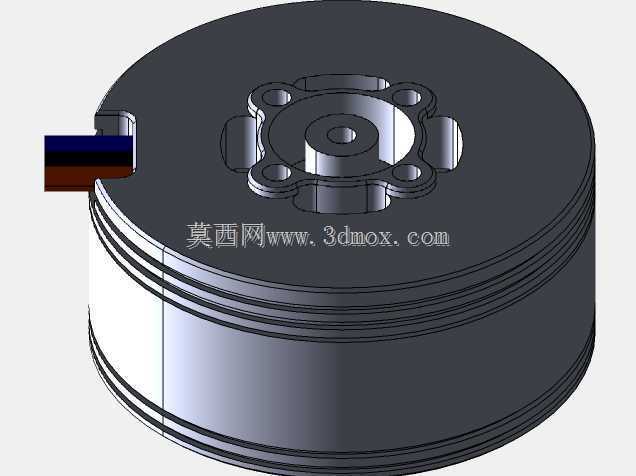

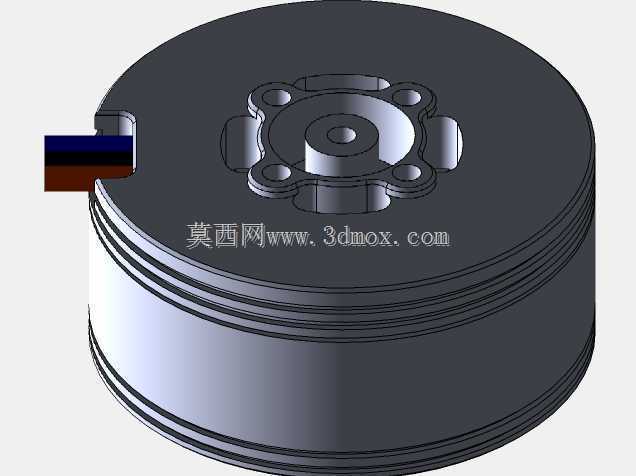

　　建模时可将该动力件拆分为转子外壳、上端盖、中心轴套、定子基座、绕组区域、三相线缆和安装孔特征几个部分来处理。外观曲面以大直径圆柱与圆盘端面为主体，顶部轴套采用同心凸台结构，端盖上的小孔适合用圆周阵列方式建立，保证孔位角度和节圆直径一致。侧壁环形槽可通过旋转切除或阵列沟槽实现，底部线缆则按照实际出线方向建立柔性走线形态，用于整机数字样机中的干涉检查。

　　对于飞行器总体设计人员而言，该模型不仅用于展示电机外观，更重要的是作为动力舱布置、机臂连接、桨叶匹配和线缆走向确认的三维基准。将其放入整机装配后，可以检查桨毂高度与机臂上表面之间的距离，评估桨夹压紧空间；也可以根据电机外径确定防护圈尺寸、减震垫厚度以及折叠机臂的避让边界。在重载飞行场景中，电机长期处于大扭矩、低转速、持续温升的工作状态，因此结构上重视壳体散热、旋转件刚度和安装同轴度；而在日常作业维护中，顶部均布孔位和侧向出线方式又提升了桨叶更换、线缆检修的便利性。整体结构简洁、功能分区明确，适合作为多旋翼无人机动力系统建模、机架布局校核和零部件选型参考。
