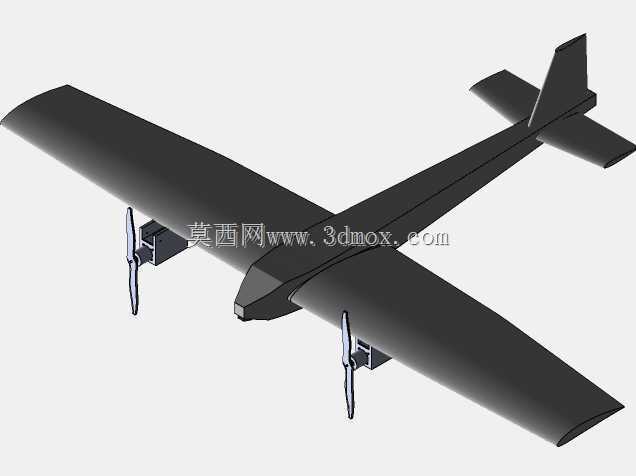

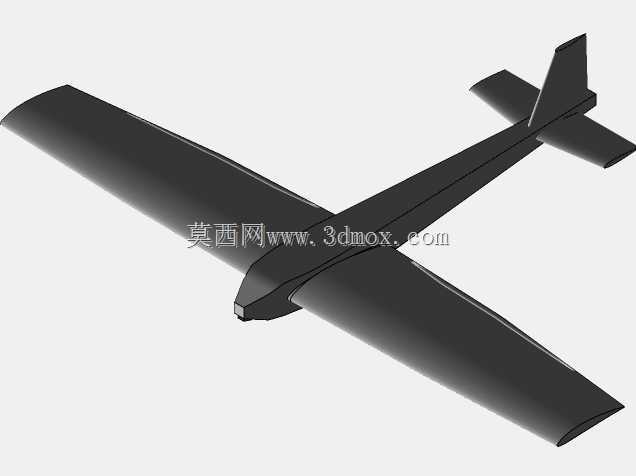

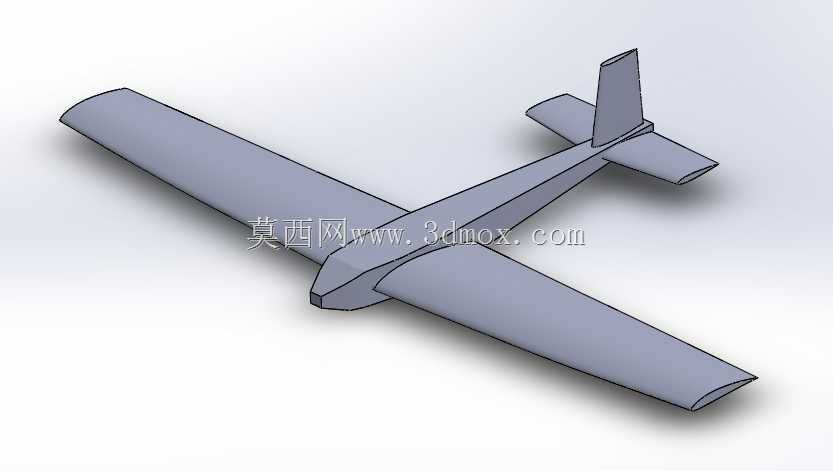

固定翼监视无人机半球形整流罩结构

　　该结构围绕固定翼监视无人机的机载任务舱外罩展开，核心呈现为大直径半球形回转壳体，主要用于覆盖机头或机腹下方的光电监视载荷，使外露传感器在飞行过程中获得连续、低阻的气动保护面。实际作业中，固定翼监视无人机常执行长航时巡线、边界巡查、场地测绘、应急搜索和低空目标跟踪等任务，任务载荷往往包含可见光相机、红外热像仪或小型稳定云台。若传感器直接暴露在气流中，高速来流会引起振动、积污和局部紊流，整流罩的作用就是在不遮挡视场的前提下，把外部气流平顺地引导过载荷区域。

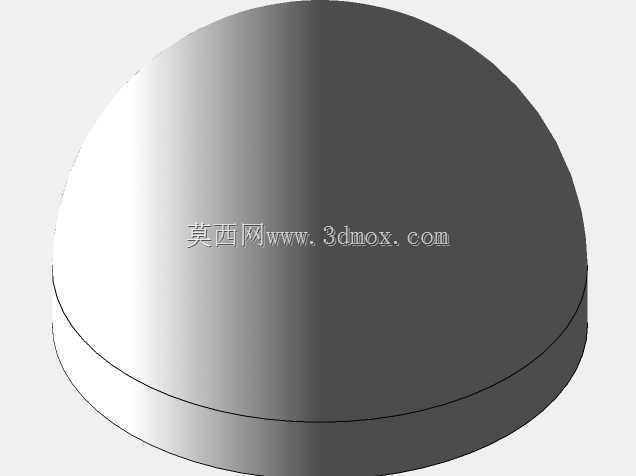

　　从外形看，模型采用半球面与下部短圆柱段组合的轮廓。球面部分承担主要气动过渡，能够在不同来流方向下保持较稳定的压力分布；下部直壁段则提供安装搭接边界，便于与机身蒙皮、任务舱框架或旋转云台座连接。罩体底部设置一圈明显的分界边线，该位置在工程上通常对应密封面、粘接面或紧固件布置区。设计时不能只把它看成简单曲面，底部边界的圆度、端面平面度和罩体壁厚均匀性都会影响装配后的间隙、风噪以及任务窗口的定位精度。

　　建模思路上，回转类罩体适合先以中心轴线为基准建立母线，再通过旋转成型获得主体。球面与圆柱段之间需要保持曲率连续或接近连续，避免在外部气流中形成突兀台阶。若整流罩用于光电设备，前部或下部还需根据镜头视场角预留透明窗口区域；若用于雷达或通信天线，则材料选择和壁厚控制要兼顾透波性能。图中模型重点表达了罩体外部包络和底部安装轮廓，结构人员在深化时可继续补充内壁加强筋、密封圈槽、快拆卡扣、排水孔以及与机身骨架连接的法兰边。

　　尺寸边界方面，半球罩的最大外径决定了任务舱开口尺寸，也直接限制内部云台的俯仰范围。罩体半径过小，镜头在偏转时容易看到罩内壁，产生视场遮挡；半径过大，则会增加迎风面积和整机重量。因此外形确定通常要在传感器视场锥、云台运动包络、机身截面和气动阻力之间反复校核。下部圆柱段高度不宜过长，它主要承担安装定位功能，过长会使局部阻力增加；过短又会导致粘接或螺钉连接空间不足。对于固定翼平台，整流罩中心线还应与机身纵轴、任务载荷基准轴保持明确关系，安装后需要检查罩体对称面与航向的偏差，避免侧向气动力影响姿态稳定。

　　在使用场景上，这类罩体既可能作为机头任务舱的固定式外壳，也可能作为机腹吊挂传感器的旋转罩。固定式结构侧重维护开口和密封防雨，旋转式结构则要关注罩体与内框架之间的环形间隙、转动摩擦和动平衡。监视无人机在低空飞行时会遇到阵风、雨滴、灰尘和温度变化，外罩表面应保持光滑连续，底部连接处不能形成容易积水的凹槽。若罩体采用复合材料成型，模具分型面宜沿底部边线布置，使外表面不留分型痕迹；若采用金属薄壁加工，则要考虑薄壳装夹变形和球面轮廓检测。

　　结构校核时，可把罩体视为承受气动压差和惯性载荷的薄壁壳。球面区域自身刚度较好，但底部开口边缘是刚度突变位置，飞行振动和着陆冲击容易在该处引起局部应力集中。工程深化中通常在底缘设置增厚环或连接法兰，使螺钉载荷分散到整圈结构上。对于搭载精密成像设备的机型，整流罩自身的固有频率也应避开发动机、电机或旋翼类附件的激励频段，防止图像抖动。透明窗口区域还要控制表面弧度与光学轴线的关系，避免厚差造成折射偏移。

　　该三维结构把固定翼监视无人机任务舱外部最关键的气动包络直观表达出来，适合用于总体布置评审、任务舱安装干涉检查、罩体模具分型讨论以及整流罩与云台边界协同设计。后续细化时，可在保持半球外形的基础上增加内部安装环、密封胶条槽、维护标记线和传感器视场参考面，使概念外罩进一步转化为可加工、可装配、可维护的航空部件。
