土耳其垂直起降隐身无人战机外形结构

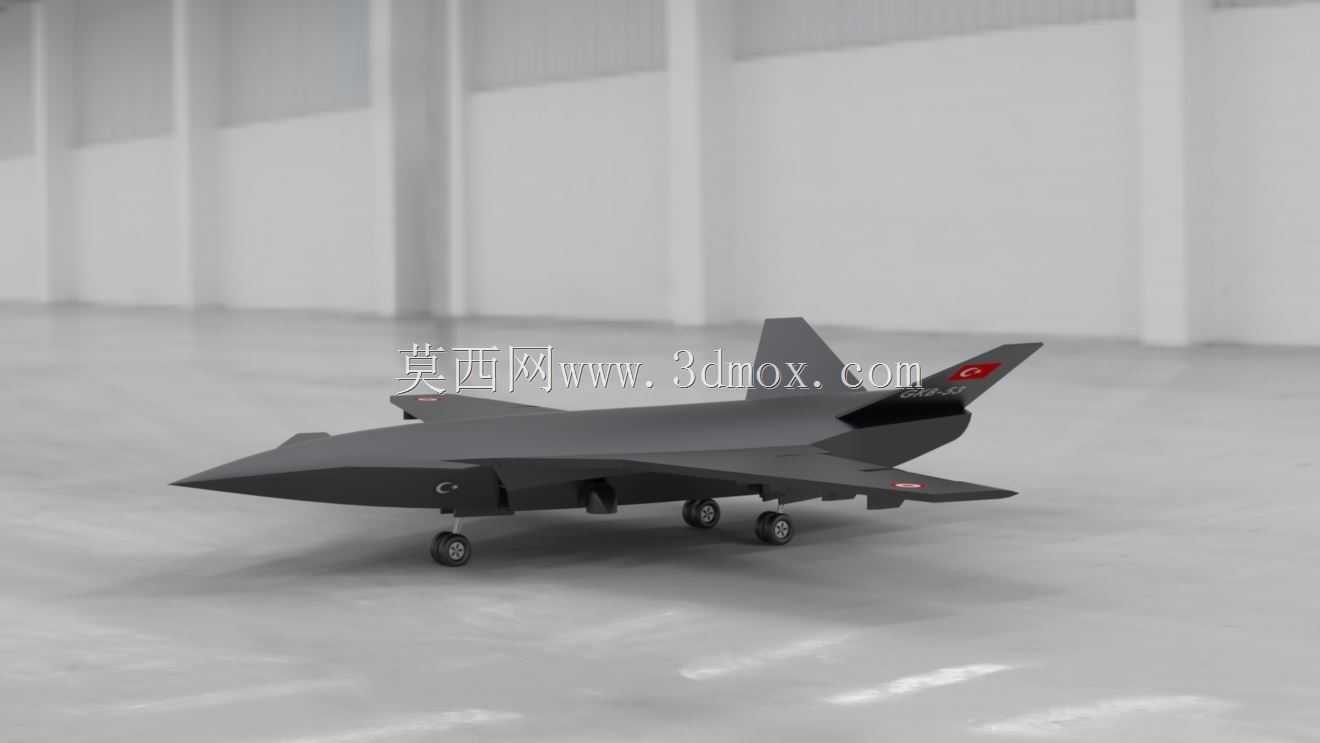

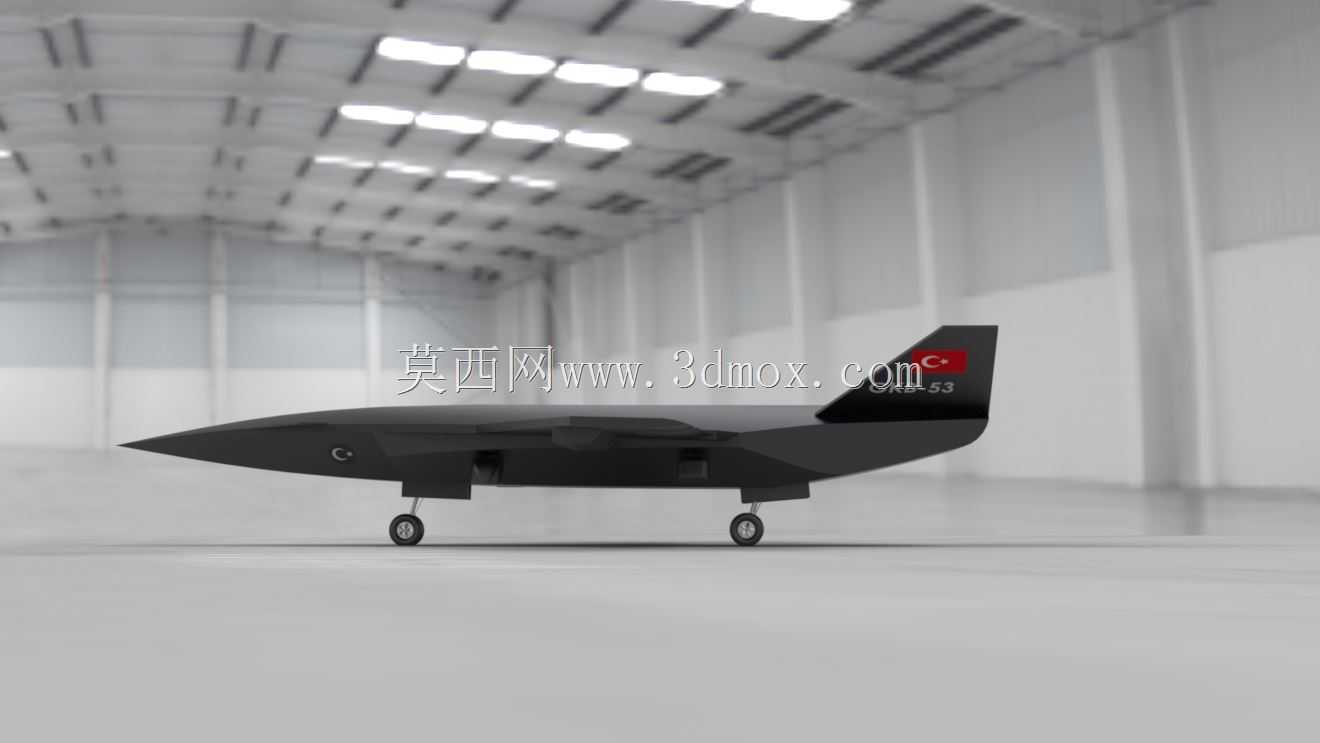

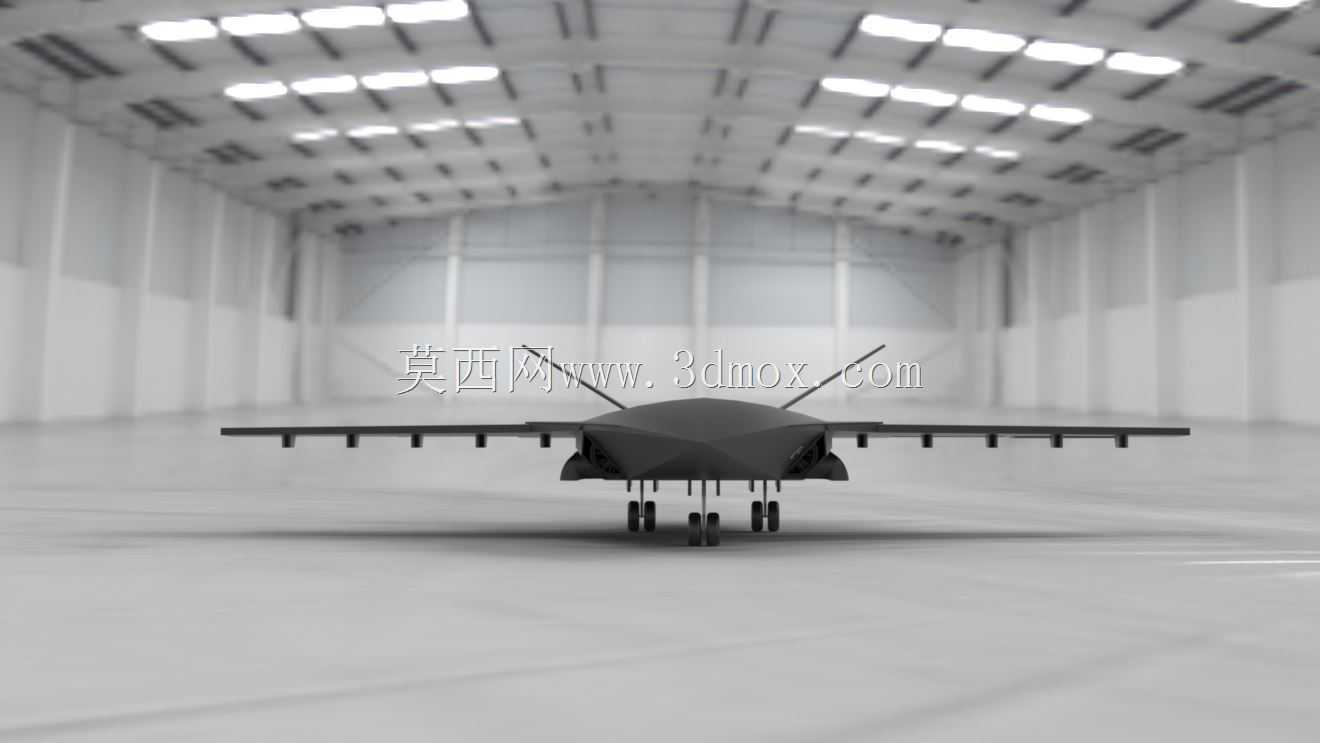

　　该三维作品围绕一款具备垂直起降能力的无人作战飞机构型展开，建模重点集中在整机隐身外形、前三点起落架、机腹任务舱、尾喷口区域以及垂尾标识等部位。作品并非单纯按外观照片拉伸成型，而是从航空器总体布置、地面停放边界、任务载荷容纳和飞行姿态表达几个角度进行还原，适合用于无人战机概念展示、军用装备场景搭建、航空结构教学以及飞翼类飞行器外形方案讨论。

　　从实际使用场景看，这类无人战机主要面向高威胁空域下的前沿侦察、目标指示、压制防空和对地打击任务。与传统依赖跑道的固定翼无人机不同，垂直起降能力使其能够在狭小场地、舰艇甲板、临时起降点或受损跑道环境中完成升空与回收，降低对长距离铺装跑道的依赖。机体设计强调低可探测特征，机头采用尖锐棱线过渡，机身与机翼之间尽量保持连续融合，减少明显直角和强反射结构；机身侧面折线、进气区域遮蔽和扁平尾部轮廓，都体现出隐身作战平台对雷达散射控制的考虑。

　　结构表达上，模型将机身作为主承力与任务承载核心。狭长机头可容纳航电、传感器或前视探测设备；中段机身宽度增加，用于布置内部载荷舱、燃油或电池系统、飞控设备以及动力相关附件。机腹区域保持相对平整，有利于内置弹舱或任务模块安装，也能避免外挂武器破坏隐身外形。模型中可见机身下部设有舱段分界，能够用于表达弹药投放、设备维护或任务舱开启等机构位置。对于三维设计人员而言，这一部分在后续深化时需要重点关注舱门开启轨迹、内部挂点间距、载荷重心范围以及舱门与起落架收放空间的干涉问题。

　　机翼与机身采用大后掠融合布局，翼面线条简洁，翼展相对机身长度较为克制，适合高速突防和较低信号特征需求。机翼后缘控制面虽然在外观模型中未完全拆分为详细舵面，但在工程深化时可按 elevon 混控思路布置左右后缘操纵面，通过差动完成滚转控制，通过同向偏转提供俯仰力矩。垂尾区域采用外倾形式，既提供方向稳定，也能将侧向雷达波向非威胁方向反射。尾翼上的标识和机身暗色涂装强化了军用航空器属性，同时也为场景渲染提供了明确的视觉识别点。

　　起落架部分采用前三点式布置，前起落架位于机头下方，主起落架分布于机身中段两侧。该布局在地面滑跑、甲板停放和垂直起降转换阶段都具有较好的姿态稳定性。模型中起落架支柱、轮轴和轮胎比例清晰，能够直观反映地面停放时机腹距地高度。对结构设计者来说，起落架与机身连接区需要承受着陆冲击和侧向载荷，主承力接头通常应布置在机身加强框或翼身融合强结构区；若进一步细化，还要考虑缓冲支柱行程、机轮转弯半径、刹车装置以及收放舱空间。垂直起降构型还要求起落架在近地喷流或升力风扇气流作用下保持稳定，因此轮距、支柱刚度和接地角都不能只按静态外观确定。

　　动力系统的外形表达集中在机身后部。尾部喷口与机身轮廓整合，喷流方向、热信号遮蔽和后体阻力之间需要平衡。若采用升力巡航组合方案，机身内部还需预留升力风扇、矢量喷管或姿态控制喷流通道；若采用复合升力布局，则要在机翼或机身周围布置额外升力装置。无论采用哪种路线，三维总体布置都必须保证动力舱、进气道、排气通道和任务舱之间不发生空间冲突，同时维护整机重心位于允许范围内。

　　尺寸边界方面，该类平台属于中型无人战机尺度，机身长度约数米级，翼展明显小于同级有人战斗机，适合在有限场地部署。建模时应将机长、翼展、机高、机腹离地间隙和主轮距作为场景布置的关键约束：机库展示中需要预留机翼两侧安全距离，甲板停放中需要考虑系留点和地勤操作通道，维修场景中则要为机腹舱门开启、起落架检查和尾部动力维护留出空间。整机黑色低可视度表面适合配合 hangar、跑道、舰面或野外临时基地等环境使用。

　　从建模思路看，作品优先保证总体轮廓和关键功能区的可读性：尖锐机头、融合翼身、外倾垂尾、前三点起落架、机腹舱段和尾部动力区共同构成完整装备形象。对于后续深化，可继续拆分进气道格栅、舱门铰链、控制面、维护口盖、天线窗口、武器挂架和起落架收放机构；对于渲染展示，则可通过金属哑光蒙皮、复合材料翼面、轮胎橡胶和尾喷口高温材质区分不同部件。整体而言，该模型能够帮助设计者理解垂直起降无人战机在隐身外形、任务载荷、地面支撑和部署环境之间的工程约束，也可为航空装备概念方案提供较完整的三维结构基础。
