三叶航空螺旋桨推进部件结构设计

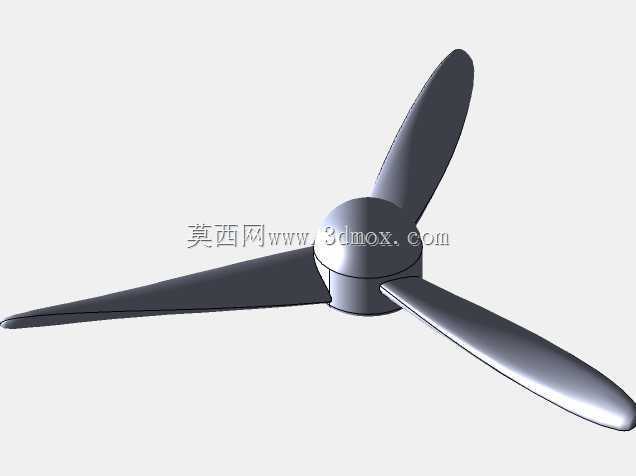

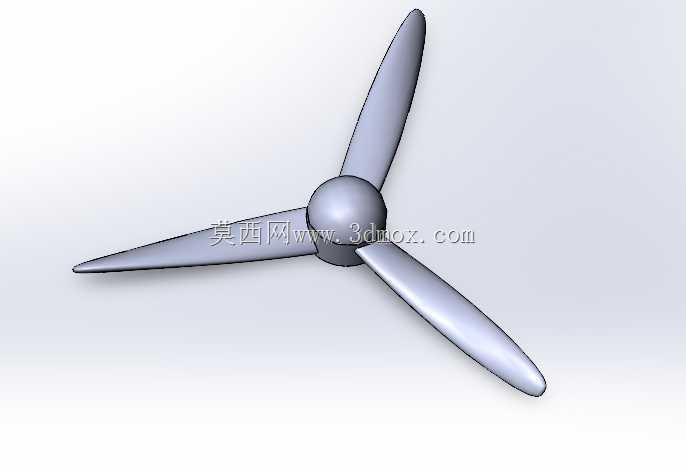

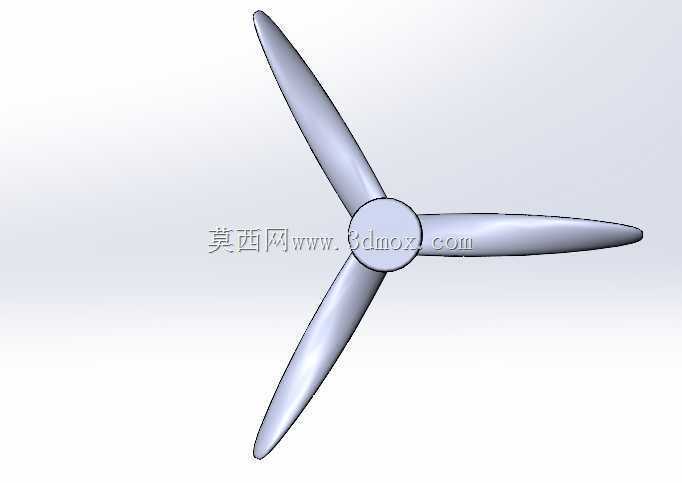

　　在轻型固定翼飞行器、小型电动验证机以及低速航空动力平台的开发流程里，螺旋桨是直接决定推力输出效率与整机能耗表现的核心部件。这套三叶螺旋桨三维结构以中心整流桨毂为装配基准，三片桨叶沿周向呈120度均匀排布，整体构型兼顾气动效率与运转动平衡要求，可直接用于航空推进系统的方案匹配、结构干涉校验以及动力装配模拟工作。

　　从实际装机场景来看，这类三叶螺旋桨常适配于中小型电动无人机、轻型通航试验飞行器以及航空教学演示平台。和两叶桨相比，三叶布局在相同直径约束下能够分摊单片桨叶的载荷，降低单叶气动负荷，运转时扭矩输出更平顺，整机振动幅值更小，对于搭载精密观测载荷、航拍设备的飞行平台而言，更低的振动水平能够有效提升成像稳定性与机载传感器的工作可靠性。在动力匹配阶段，设计人员需要结合驱动电机或航空发动机的输出转速、额定扭矩区间，匹配对应桨距与桨叶弦长分布，避免出现动力过载、桨尖失速或者推力不足的问题。

　　桨叶的外形设计遵循低速翼型气动演化逻辑：从根部与桨毂衔接的位置开始，桨叶剖面弦长先逐步增大，在约百分之七十半径位置达到弦长峰值，之后向桨尖方向平滑收窄，最终形成圆润的椭球形桨尖。这种渐变设计一方面能够让沿桨叶展向的环量分布更接近理想气动载荷曲线，减少诱导阻力损失；另一方面圆润桨尖可以削弱桨尖涡的强度，降低高速旋转时的翼尖涡流噪声，同时避免尖锐桨尖在磕碰、异物撞击时出现应力集中断裂的风险。桨叶整体带有连续的扭转角，从根部到桨尖翼型安装角逐步减小，匹配不同旋转半径处的线速度差异——根部线速度低，需要更大的安装角来获得足够迎角；桨尖线速度高，减小安装角可以避免局部迎角过大引发气流分离，让整个桨叶展向的工作段都维持在高效升阻比区间。

　　中心的球形整流桨毂是整套部件的装配核心，其流线型球面造型能够覆盖桨叶根部的连接结构，减少桨毂区域的气流紊流与压差阻力。桨毂内部预留有与动力输出轴对接的安装配合面，实际工程应用中需要根据动力轴的轴径、键槽规格或者锁紧螺纹形式调整内部安装孔位，保证螺旋桨与输出轴的同轴度，同轴度误差过大将会直接引发周期性振动，严重时会导致动力轴轴承异常磨损、机身结构共振。安装边界层面，螺旋桨旋转扫掠形成的圆柱区域必须和机身、机翼、起落架等周边结构保留足够安全间隙，既要避免旋转过程中桨叶与机体发生剐蹭，也要预留出桨叶在气动载荷下的弹性变形余量，防止大推力工况下桨叶挠曲触碰机体。

　　在结构校核环节，三片桨叶的质量分布必须严格对称，单片桨叶的质心位置偏差需要控制在设计公差范围内，动平衡精度达不到要求时，高转速运转产生的交变离心载荷会通过桨毂传递给动力轴，大幅缩短动力单元的使用寿命。桨叶根部与桨毂的衔接位置做了平滑过渡圆角，避免直角转折带来的应力集中，该区域在旋转时需要承受全部桨叶质量产生的巨大离心拉力，是结构强度校核的关键部位，设计时需要结合所选复合材料或者铝合金材料的屈服强度，校核最大转速工况下的根部应力，预留足够的安全系数。

　　三维建模过程中，桨叶曲面采用连续放样生成，保证翼型剖面从根到尖的光顺过渡，不存在曲面褶皱或者曲率突变，既可以后续直接导入流体仿真软件计算推力、扭矩与效率曲线，也能够为后续的注塑成型、数控加工或者复合材料铺丝工艺提供精确的几何基准。整套结构没有多余的冗余特征，各部分几何关系清晰，能够帮助设计人员快速完成推进系统的装配匹配，验证桨叶与机身、动力舱的空间兼容性，为航空飞行器动力选型与结构优化提供可靠的三维支撑。
