双环式扶手牵引链条结构设计

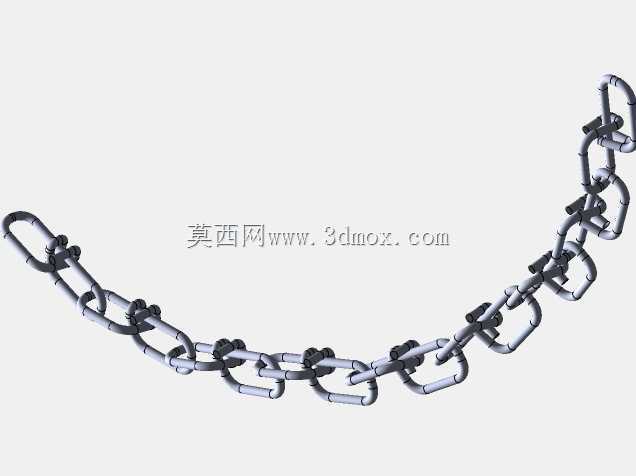

　　该链条结构以连续互锁的双环链节为主体，两端配置不同形式的端部连接件，一端为开放式挂钩形态，便于快速挂接在设备机架、检修工位或工装吊点上；另一端为带横向锁止销的长形连接环，可与拉杆、张紧座、扶手支架或安全限位件形成可拆卸连接。整体呈柔性弯曲状态建模，链环之间保留合理转动间隙，能够直观表达链条在受拉、悬垂和转向布置时的空间姿态。

　　在实际工程场景中，这类链条并不只用于简单吊挂。设备防护门、检修平台扶手、移动式工装护栏、输送线旁的安全拉绳、小型牵引机构和限位联动装置中，都可能采用类似链节作为柔性传力件。它的优势在于承载方向明确，链环之间可在多个平面内小角度摆动，遇到非直线安装路径时不需要额外增加复杂铰接件；同时金属链环耐磕碰、耐油污，适合车间、装配线、仓储设备和户外检修装置等环境。

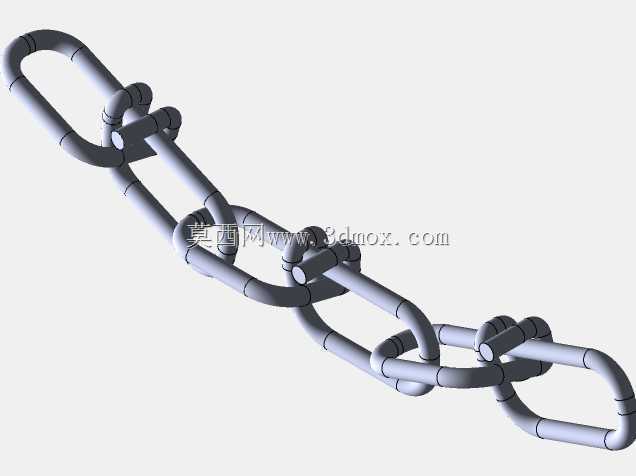

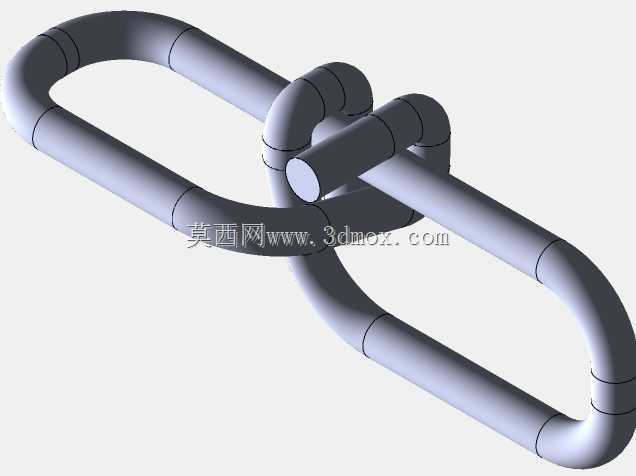

　　建模时需要重点处理链环的互锁关系。单个链环并非独立摆放，而是通过相邻环体穿套形成连续约束，若环体截面直径、内孔净宽和圆弧过渡尺寸不协调，装配后会出现干涉或转动卡死。该模型中链环采用圆润截面，弯角处保留连续过渡，既有利于降低应力集中，也符合冲压弯制或焊接成型链环的常见工艺特征。端部挂钩与带销连接环的尺寸应略大于普通链节，以承担挂接、拆卸和末端载荷传递功能。

　　从结构功能上看，链条的核心不是追求刚性，而是在允许弯折的同时保持轴向受拉能力。设计时应先确定两端连接点的位置变化范围，再校核链条在伸直状态下的总长度、悬垂状态下的最低点以及侧向摆动时的安全间隙。若用于扶手或防护装置，链条不能与人员通行面、设备运动部件发生摩擦；若用于牵引或限位，则要保证张紧后链节排列顺畅，避免局部链环扭转造成附加弯矩。

　　外形尺寸方面，链环的节距、环宽、棒料直径和端部开口尺寸共同决定安装边界。挂钩端需要考虑被连接件的杆径或板厚，开口深度应保证挂入后不易自行脱出；带销端则要关注销孔同轴度、销钉装配方向以及连接环内宽与配合件厚度的关系。三维布置时，可将链条按多段折线或空间曲线预览，但最终装配仍应以链环逐节穿套的方式确认运动包络，尤其在转向处，相邻链环的接触点会随拉力变化而移动。

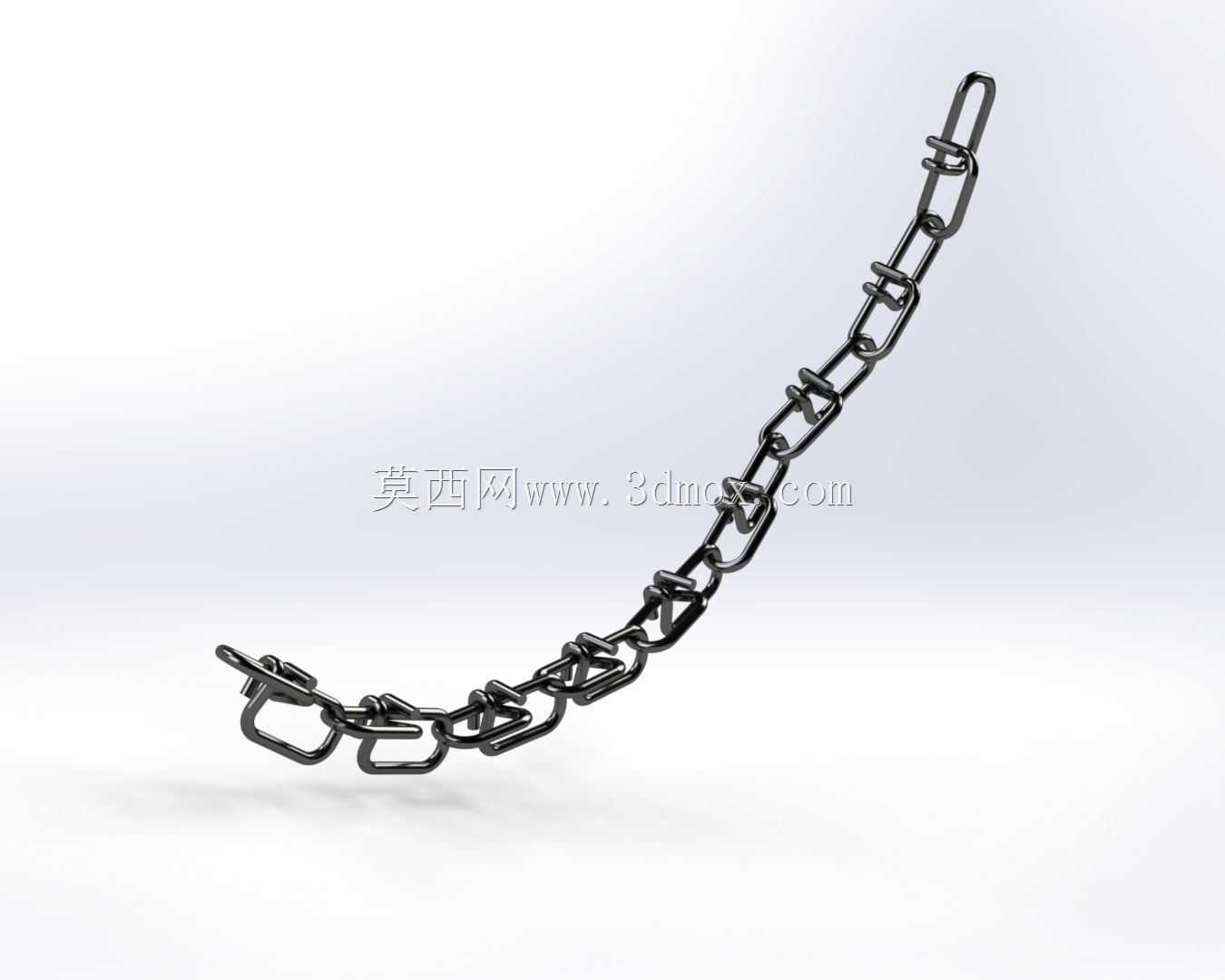

　　该结构的建模思路适合用于机构方案验证、安全附件设计和五金件选型参考。通过渲染后的金属质感和弯曲姿态，可以清楚看到链环表面、端部连接件以及整体受力路径；在工程深化阶段，还可在此基础上补充材料规格、破断载荷、表面处理和端部配合件，使柔性链条从外观模型转化为可用于装配校核的功能构件。
