混合式垂直轴风力发电机组结构

　　该结构面向分布式小型风能利用场景，常见于住宅屋顶、园区路灯、监控基站、海岛补给点、牧区临时供电以及低风速区域的离网微电网系统。与水平轴风机相比，垂直轴机组不需要复杂偏航机构，风轮对来流方向不敏感，在湍流风、阵风、斜向风和频繁变向风条件下仍可保持较稳定的能量捕获。混合式叶片将阻力型启动特性与升力型高速运行特性结合，使机组在低风速阶段更容易起转，在额定风速附近又能维持较好的旋转效率。

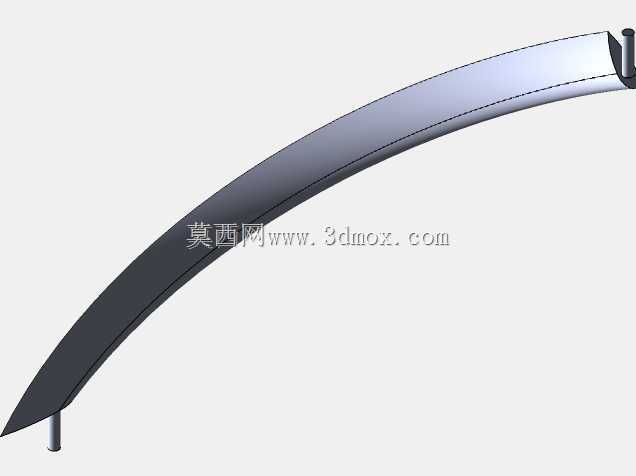

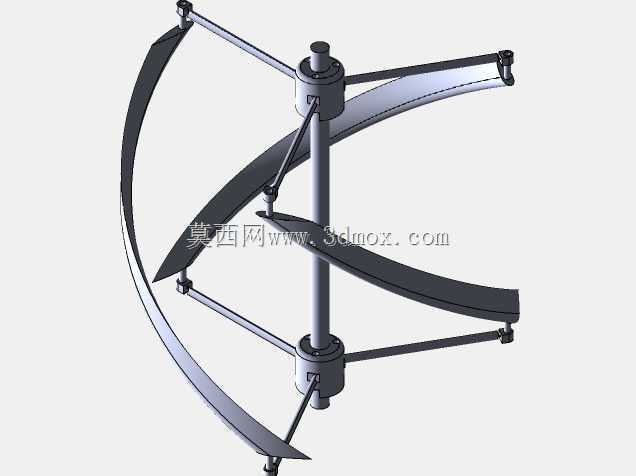

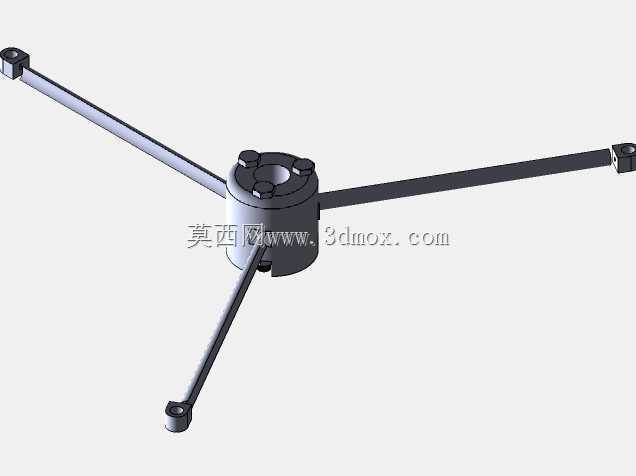

　　从整机布置看，模型以中央竖直主轴作为受力与传动核心，主轴上下设置支撑轮毂，多组径向撑杆向外伸展并连接弧形叶片。叶片沿圆周方向分布，形成封闭或半封闭的旋转轮廓；上部和下部连杆共同约束叶片位置，使叶片在承受风压、离心力和振动载荷时不产生过大位移。弧形叶片的曲率并非单纯外观处理，而是兼顾扫风面积、叶片端部连接、旋转包络和气动载荷分布。叶片在旋转过程中既受到迎风面推力，也受到背风面绕流影响，因此支撑点需要兼顾刚度与装配可调性。

　　设计思路上，这类机组优先考虑结构紧凑、安装便利和维护简单。中央轴系可与发电机、制动盘或联轴器集成在机架内部，外部叶片通过螺栓、夹块和撑杆组成可拆模块。现场安装时，不需要像大型水平轴风机那样精确调整机舱朝向，也不必将叶片提升到很高的塔架位置；小型应用中可直接固定在立杆、屋顶基座或预制框架上。对于住宅区供电，较低的运行转速和封闭式轮廓还能降低叶片尖部外露带来的安全顾虑，适合人员活动较近的场所。

　　外形边界方面，整机旋转包络由叶片外缘直径决定，轴向高度则由上下支撑环间距和主轴伸出长度决定。建模时需要重点检查叶片在旋转一周内的最小干涉间隙，尤其是叶片端部、径向撑杆、中央轮毂和紧固件之间的空间关系。安装基础应预留主轴下端与发电机或支承座的连接高度，周围还要留出检修空间，避免护栏、屋面女儿墙或周边设备进入旋转包络。若用于多机阵列，机组之间不能仅按平面投影排列，应结合尾流扰动和侧向湍流留出间距。

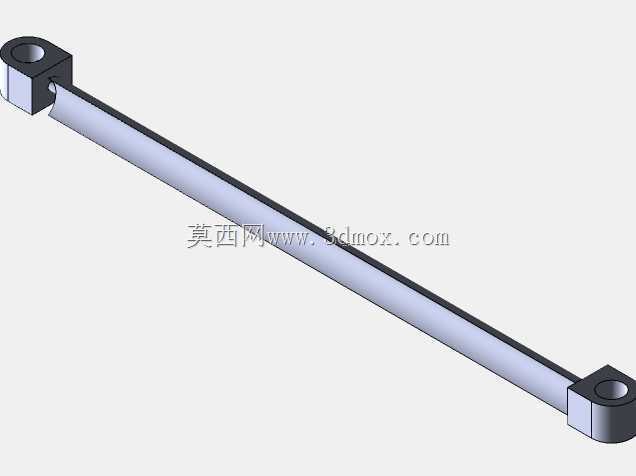

　　功能实现上，风作用于曲面叶片后产生绕轴力矩，主轴将扭矩传递至下部发电单元。混合式构型的优势在于启动阶段阻力叶片可提供较大起动力矩，转速升高后升力段叶片参与做功，改善单纯阻力型风机转速受限的问题。撑杆系统不仅承担拉压载荷，也决定叶片攻角和圆弧轨迹的一致性；若撑杆刚度不足，叶片在强风下会出现颤振或相位偏移，造成功率波动和连接螺栓疲劳。

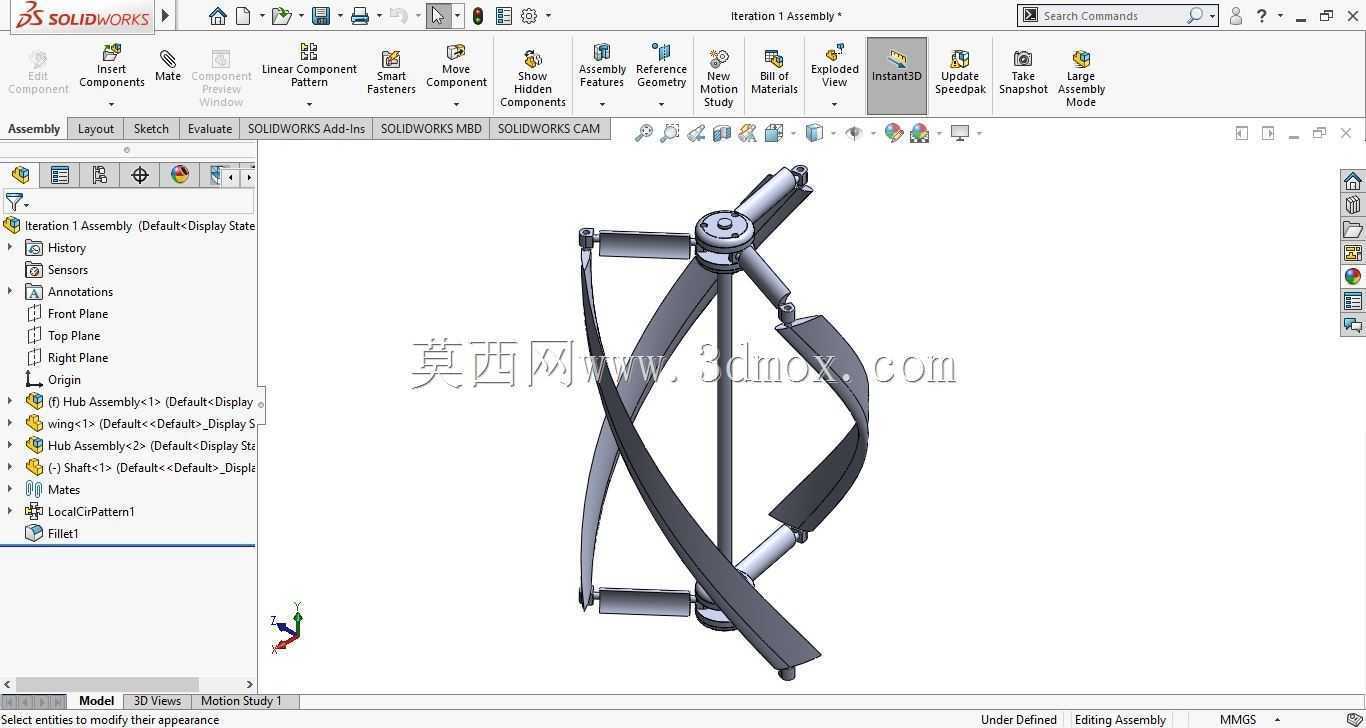

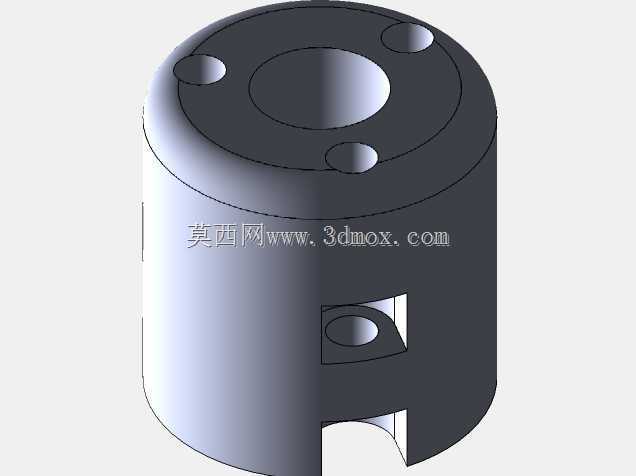

　　从工程建模角度看，中央主轴、轮毂、撑杆、叶片和端部接头应按装配关系分层建立，便于后续做干涉检查、转动包络分析和工程图输出。叶片曲面需要保持光顺，连接端则应保留实体夹持区域，避免薄壁曲面直接承受螺栓预紧力。上下轮毂与主轴之间可采用键连接、胀套连接或法兰连接，具体取决于扭矩传递方式和维护拆卸需求。对于实际选型，还需结合当地年均风速、极端阵风、基础承载、发电储能配置和噪声要求综合判断，而三维结构本身则为气动外形验证、机架布置和零部件加工提供了直观依据。
