多旋翼航模无刷直流动力电机

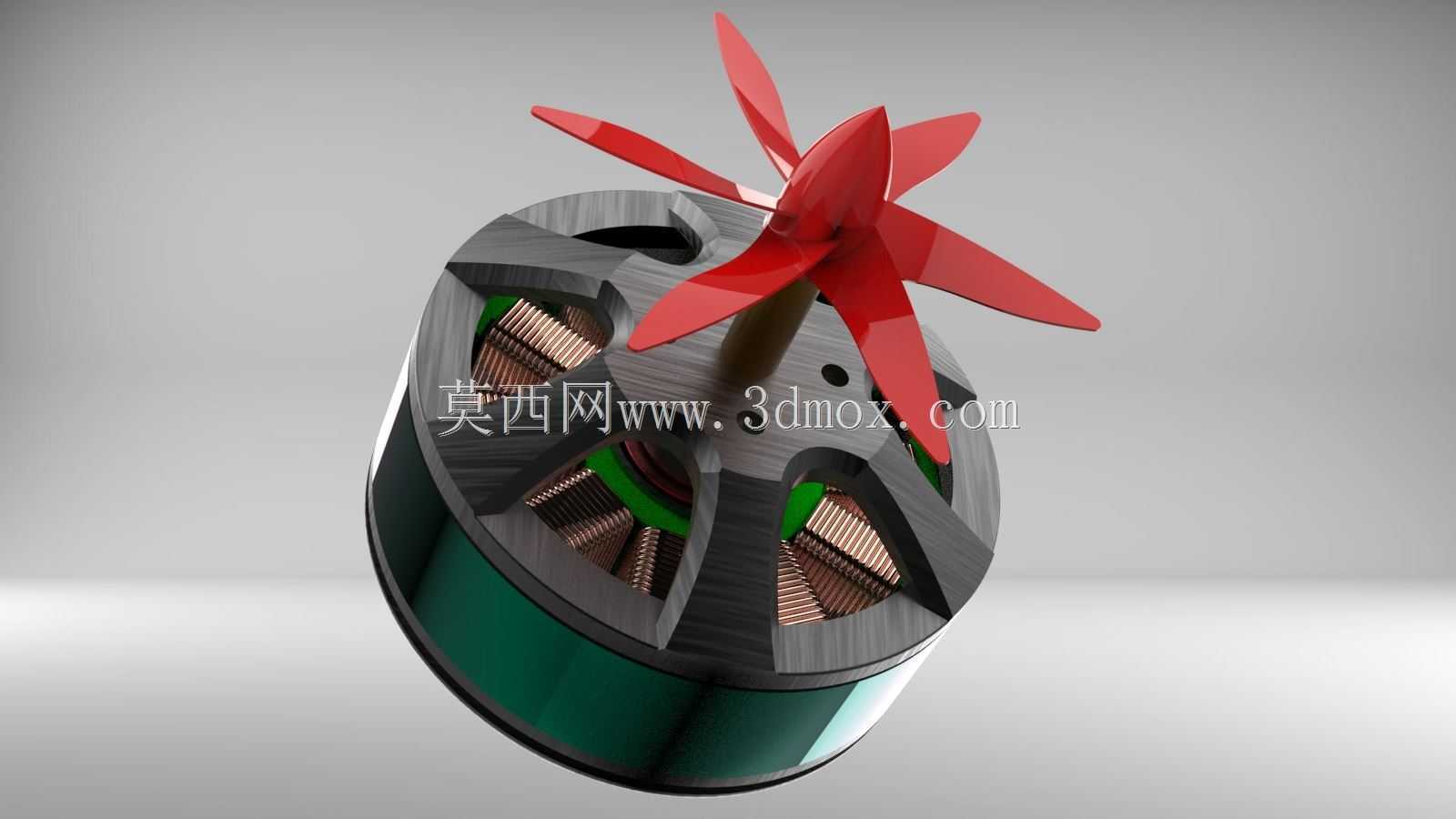

　　这套无刷直流动力单元的结构还原，面向小型多旋翼飞行器的动力匹配场景展开，日常选型中这类电机大量出现在消费级航拍无人机、业余竞速穿越机、小型教学验证飞行器以及轻载重旋翼平台上，承担把电调输出的三相交变电流转化为旋翼轴扭矩、带动螺旋桨产生升力的核心作用。

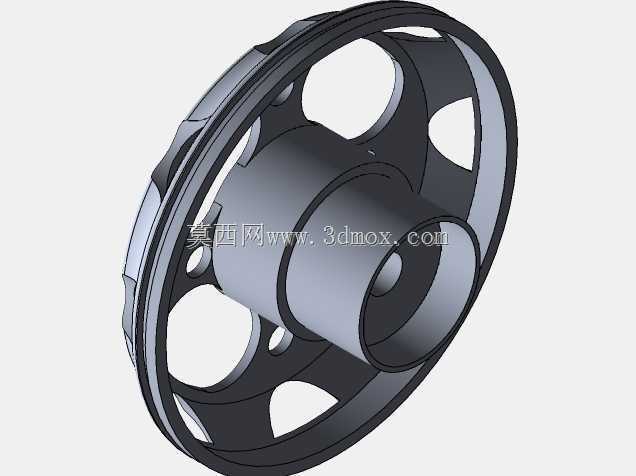

　　从整机装配边界来看，这类外转子无刷电机的定子基座为固定侧，底部预留对应孔距的安装孔位，可直接锁附在机臂末端的电机座上，安装时需要保证电机轴与机臂平面垂直，避免旋翼旋转平面倾斜带来的升力分量偏差；外转子壳随输出轴一同旋转，顶部轴端设置桨叶夹持结构，配套自锁桨帽即可固定螺旋桨，轴向尺寸需要结合桨叶下压空间、机臂厚度以及起落架高度共同校核，防止桨尖在机身姿态倾斜时触碰机臂或地面。

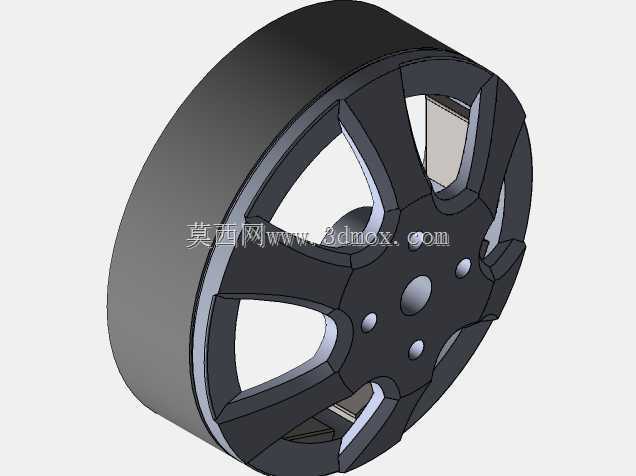

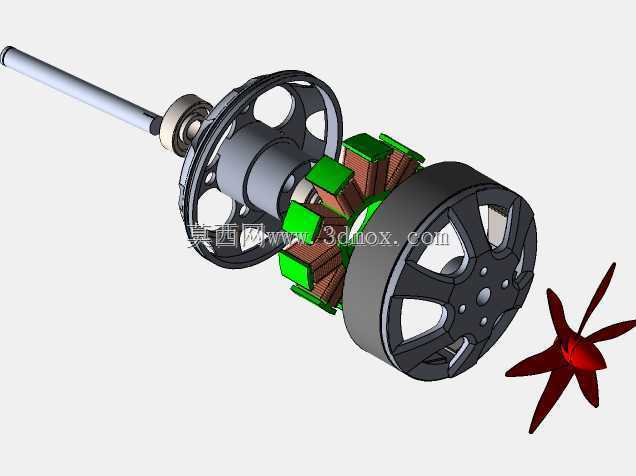

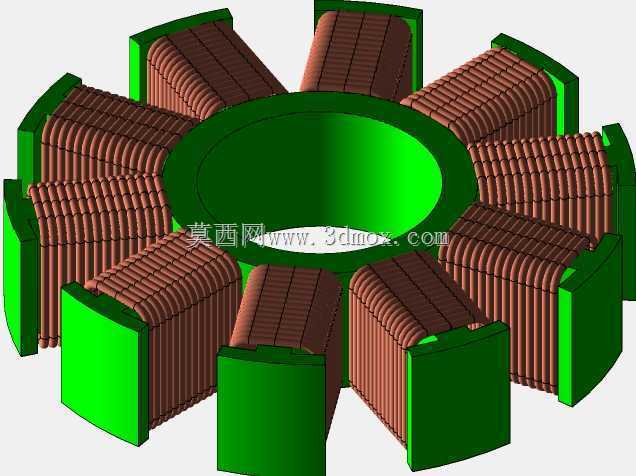

　　结构拆解层面，模型完整还原了内定子、外转子磁轭、绕组线圈、硅钢叠片、输出主轴、端部端盖以及配套螺旋桨的全部特征：内侧定子由叠压硅钢片构成齿槽，槽内嵌入三相分布式绕组，绕组端部的排布空间在建模时做了如实呈现，工程上这部分尺寸直接决定槽满率上限，绕组与外转子内壁的永磁体之间保留均匀气隙，气隙的同轴度是电机运行平稳性的关键，若装配后气隙不均，会直接带来齿槽转矩增大、运转振动加剧、局部磁拉力偏载的问题。外转子壳内侧贴附径向充磁的永磁体，外壳做了镂空开窗设计，既可以减轻旋转部分的转动惯量，提升电机动态响应速度，也能让高速气流直接扫过定子绕组，带走线圈持续工作产生的铜损热量，避免长时间大油门飞行时绕组温升过高导致退磁或者绝缘老化。

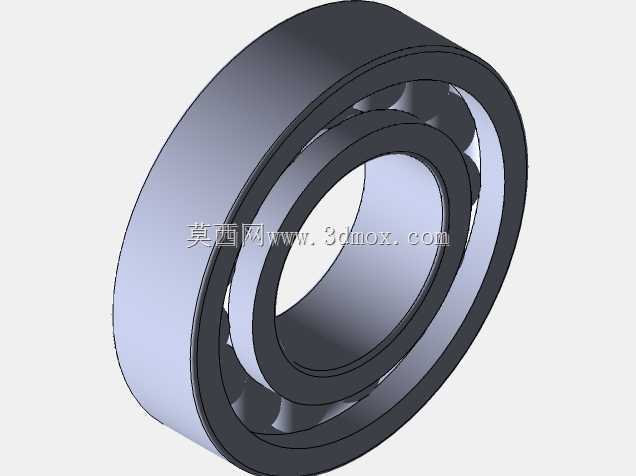

　　设计思路上，这类航模动力电机优先追求高功率密度与快速扭矩响应：外转子结构本身可以在相同体积下获得更大的转子直径，布置更多磁极，低转速下就能输出足够大的扭矩，因此多数场景下可以省去减速齿轮组，直接驱动螺旋桨，既减少了齿轮传动带来的机械损耗、啮合间隙与维护点，也降低了动力系统的整体重量。外壳选用轻量化铝合金加工，在保证磁轭结构强度的同时控制转子自重，定子基座的安装面做了加厚处理，抵消螺旋桨高速旋转产生的离心拉力与振动载荷，避免电机座长期受交变应力出现疲劳断裂。输出主轴采用高强度钢材加工，两端分别通过轴承支撑在定子基座上，双轴承的跨距设计可以抵消桨叶转动带来的弯矩，防止轴系在大拉力工况下出现挠曲变形。

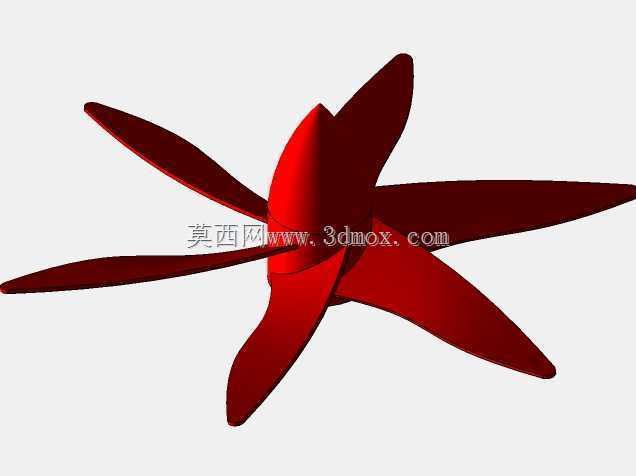

　　实际工况匹配中，这类电机的选型需要和螺旋桨尺寸、电调电流能力、电池电压区间协同校核：小轴距多旋翼选用小尺寸电机搭配小直径桨，侧重响应速度与续航时长；大载重平台选用大尺寸电机搭配长桨，侧重低速大扭矩输出。建模时还原的螺旋桨为多叶高效桨，桨叶的翼型扭转角从根部到尖部逐步变化，根部安装角大、尖部安装角小，匹配不同线速度下的来流角，提升气动效率，桨叶与转子轴的同轴度需要严格控制，否则高速旋转时会产生不平衡离心力，带来整机振动，甚至影响飞控陀螺仪的姿态解算精度。

　　从结构验证角度，这套三维数模把绕组、磁体、壳体镂空、轴承位、安装孔、桨夹配合面全部做了实体还原，既可以用于动力系统的装配干涉检查，确认电机和机臂、桨叶、电调走线的空间位置关系，也能在此基础上开展转子动平衡分析、壳体轻量化优化、气隙磁场仿真的前置几何准备，帮助结构工程师在航模动力系统设计阶段快速完成布局匹配，减少后期实物试装时出现的装配干涉、散热不足、振动超限这类实际问题。
