大型多旋翼航拍无人机盘式无刷动力电机

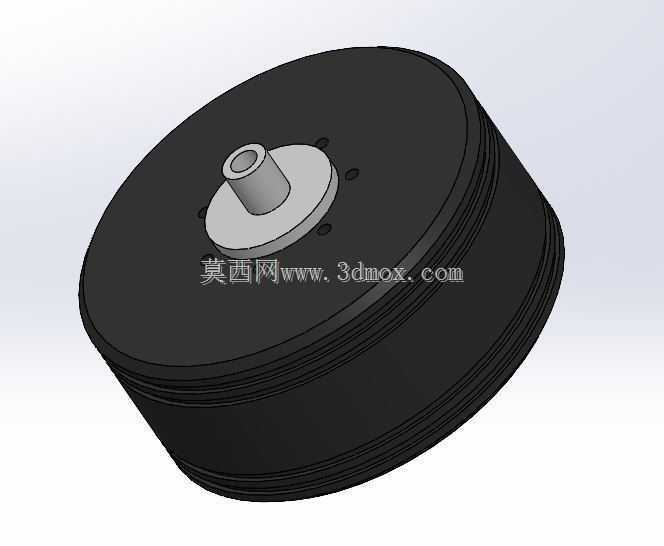

　　在大载重多旋翼无人机的动力链选型里，盘式外转子无刷电机一直是重载平台的核心执行部件，这套P80III规格的动力电机三维数模，完整还原了工业级大拉力航拍、植保、物流吊运无人机所用盘式电机的全部结构细节，可直接用于整机动力布局校核、机臂安装干涉检查与动力系统匹配仿真。

　　从实际装机场景来看，这类大尺寸盘式电机主要适配八轴、六轴大载重多旋翼平台，单电机持续拉力可覆盖数公斤至十余公斤区间，整机搭载后可满足植保药剂喷洒、重型测绘相机挂载、应急物资投送、长航时巡检等任务需求。不同于小型穿越机使用的高转速小电机，重载无人机动力电机优先追求低速大扭矩输出，因此采用大直径薄型外转子结构：转子外壳为大直径黑色薄壁圆筒，侧壁预留多道环形散热沟槽，飞行过程中螺旋桨带动的下洗气流可直接扫过转子外壁，持续带走绕组工作产生的热量，避免长时间满拉力输出时磁钢退磁、绕组过热。

　　数模中清晰呈现了电机的安装配合边界：转子端盖中心伸出定位轴台，轴台下方的圆形安装法兰盘均匀分布多个安装孔位，法兰端面为机加工基准面，装机时可直接贴合无人机机臂末端的电机安装座，通过贯穿螺栓完成锁紧，中心轴台可与螺旋桨桨座的定位孔形成止口配合，保证螺旋桨旋转时的同轴度，避免高速转动下出现桨叶动平衡偏差、整机振动超标的问题。外转子壳体的侧壁做了多层阶梯环槽设计，一方面用于嵌装固定永磁磁钢，另一方面环槽形成的散热筋可大幅增加壳体与空气的接触面积，在大电流持续输出工况下，把定子绕组通过铁芯传导到外壳的热量快速散出。

　　结构设计层面，这类盘式电机采用外转子内定子布局：定子铁芯固定在中心电机轴基座上，三相绕组沿铁芯槽位均匀排布，转子壳体内壁粘贴多块高牌号永磁体，转子壳体随螺旋桨同步旋转。相较于内转子电机，外转子结构的力臂更长，相同电磁扭矩下可输出更大的轴端拉力，同时薄型大直径的外形可以让电机整体重心更靠近机臂安装平面，降低整机动力系统的重心高度，提升多旋翼飞行时的姿态稳定性。数模还原的法兰安装孔位采用圆周均布设计，兼容市面上主流重载无人机机臂的标准安装孔距，结构工程师在做整机布置时，可直接提取数模的安装孔坐标、电机外径、总高度、轴台直径等关键尺寸，校核机臂末端的安装空间：既要保证电机转子外壁与机臂碳管之间留有足够安全间隙，避免旋转时出现剐蹭，也要确认螺旋桨安装后，桨叶根部与电机外壳、机臂结构之间不存在运动干涉。

　　在动力匹配工作中，工程师可依托该数模完成整机动力舱的布局规划：电机三相出线的走线空间可沿机臂内部碳管腔预留，电机底部的安装座厚度可根据数模给出的法兰高度做适配，避免安装螺栓过长触碰电机内部定子绕组。同时该电机的外形轮廓可导入整机气动仿真环境，模拟旋翼下洗气流流过电机外壳的流场分布，验证散热沟槽的通风冷却效果，确认在满油门持续爬升、大载重悬停等极端工况下，电机壳体表面的气流流速可满足散热要求，不会出现局部热量堆积。

　　从装配工艺角度看，数模还原的各部分结构完全贴合实际量产电机的装配逻辑：中心轴两端分别搭配轴承支撑转子壳体，保证转子旋转时的径向跳动控制在极小范围，前端法兰的定位止口可快速完成桨夹的同轴定位，减少现场装机时的动平衡调试工作量。对于无人机结构设计从业者而言，该数模既可以作为重载动力系统选型时的尺寸校核参照，也可用于自定义无人机平台的电机安装座逆向设计，避免自行测绘电机尺寸出现的公差偏差，有效缩短整机研发阶段的结构迭代周期。
