八十千瓦航空驱动电机剖切结构

　　该结构围绕航空推进场景中的高功率密度电驱动需求展开，主体采用圆筒式电机布局，剖切后可同时观察定子绕组、转子支撑、端部风道以及外壳散热结构之间的配合关系。整机在有限的机舱安装空间内承担电能向机械旋转动力转换的任务，适用于对重量、径向包络和持续输出能力均有严格约束的飞行器动力系统，也可作为混合动力试验台、电推进验证平台和高转速驱动单元的结构参考。

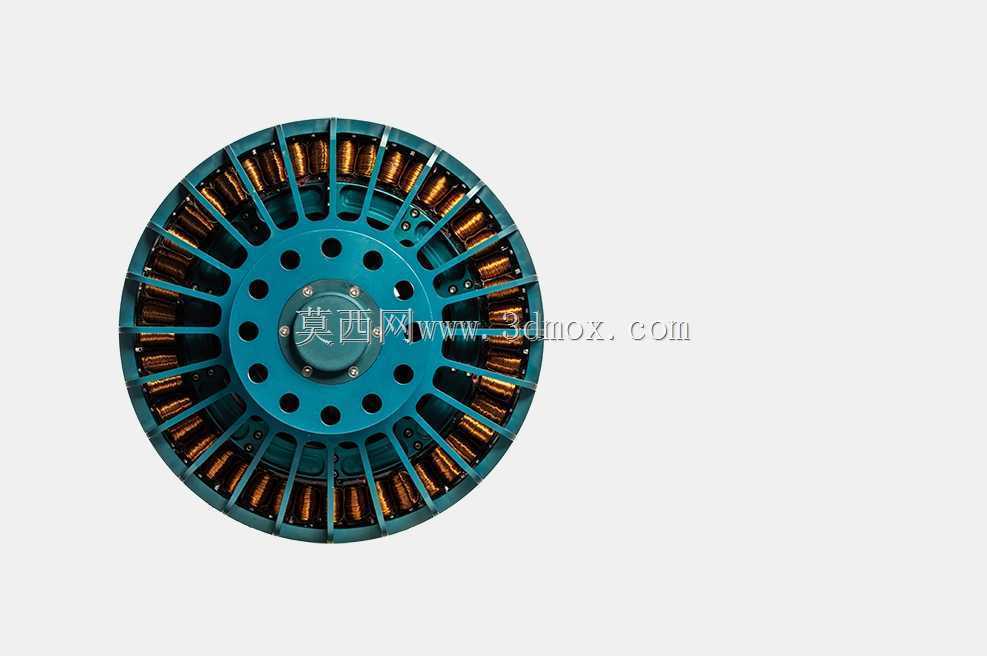

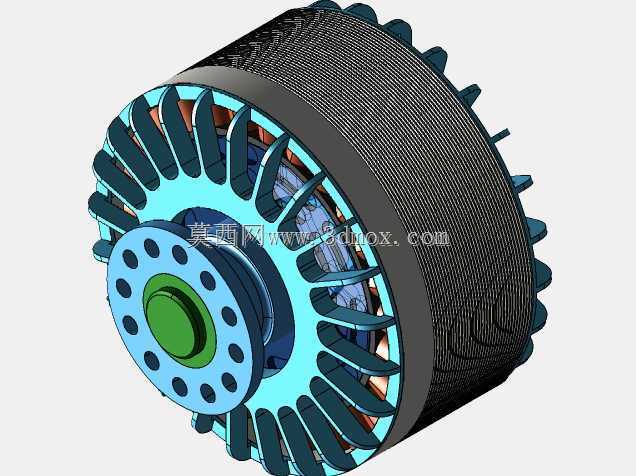

　　从实际用途看，电机并非孤立零件，而是动力链中的核心转换部件。前端带多孔法兰的端盖承担轴系定位和安装连接功能，中心绿色区域对应轴伸或轴承座边界，周边均布孔位用于端盖与机座、支架或传动机构之间的螺栓固定。设计时需要同时校核螺栓分布圆、端面贴合面积、轴承室同轴度以及轴伸避让空间，避免在装机后出现端盖受力不均、轴系偏摆或维护工具无法进入的问题。端部蓝色辐条式结构既形成视觉上的剖切展示，也反映了电机端部支撑与气流通道的布置思路：辐条之间保留较大开放区域，可让冷却空气沿轴向进入电机内部，带走绕组端部和转子区域产生的热量。

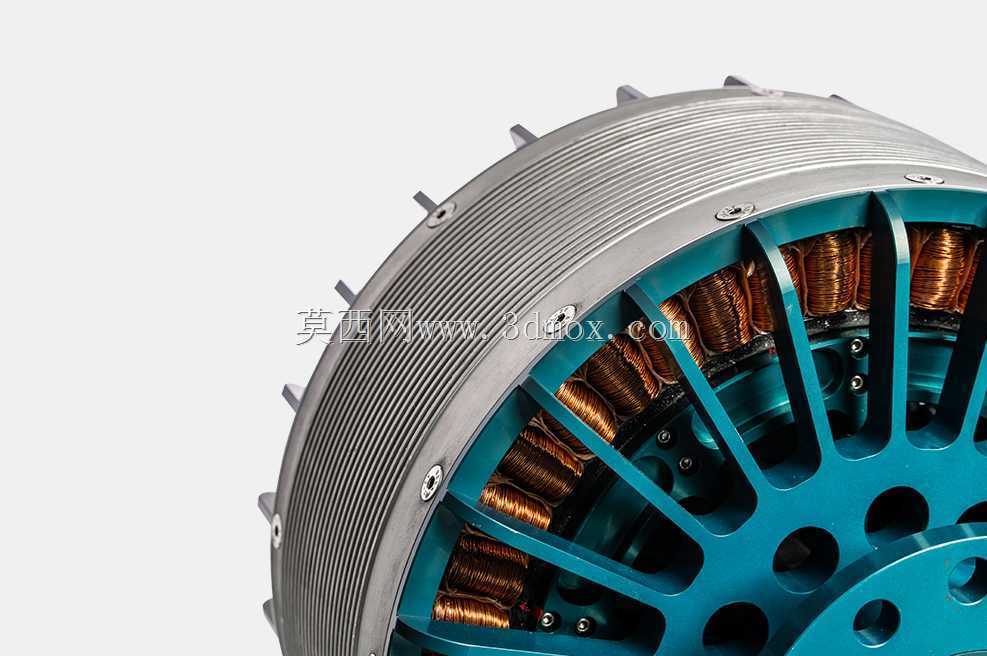

　　电机外侧黑色圆柱段对应定子铁芯及绕组所在区域，外表面密集的轴向纹理与周向散热筋相配合，用于扩大换热面积。对于八十千瓦级驱动电机而言，热负荷控制直接影响持续功率和峰值功率的可用区间。外壳散热筋沿圆周方向伸出，在旋转和飞行来流条件下可增强表面对流；端部开放通道则兼顾内部通风，使气流能够在绕组端部、转子外缘和机座内壁之间形成连续路径。建模时需要注意散热筋并非装饰特征，其高度、间距、根部圆角和轴向长度都会影响机座刚度、重量以及冷却效率，若筋片过密，会增加风阻和加工成本；若筋片过高，则可能在振动环境下产生局部刚度不足。

　　转子部分位于定子内侧，模型通过剖切展示了转子铁芯、磁钢或导条区域以及内部支撑结构的相对位置。航空驱动电机通常追求较高转速和较轻质量，因此转子强度、气隙均匀性和动平衡余量比普通工业电机更关键。结构设计中，转子与轴之间需要可靠传扭，转子外缘与定子内孔之间必须保留均匀气隙，任何轴向窜动或径向变形都可能引起扫膛。端部法兰盘上的多孔布置有利于减轻质量，同时为螺栓连接、挡板固定和检修拆装提供空间。孔位数量和直径不能只按外观排布，应结合端盖截面厚度、螺栓预紧力、载荷路径以及密封或遮挡件的安装要求综合确定。

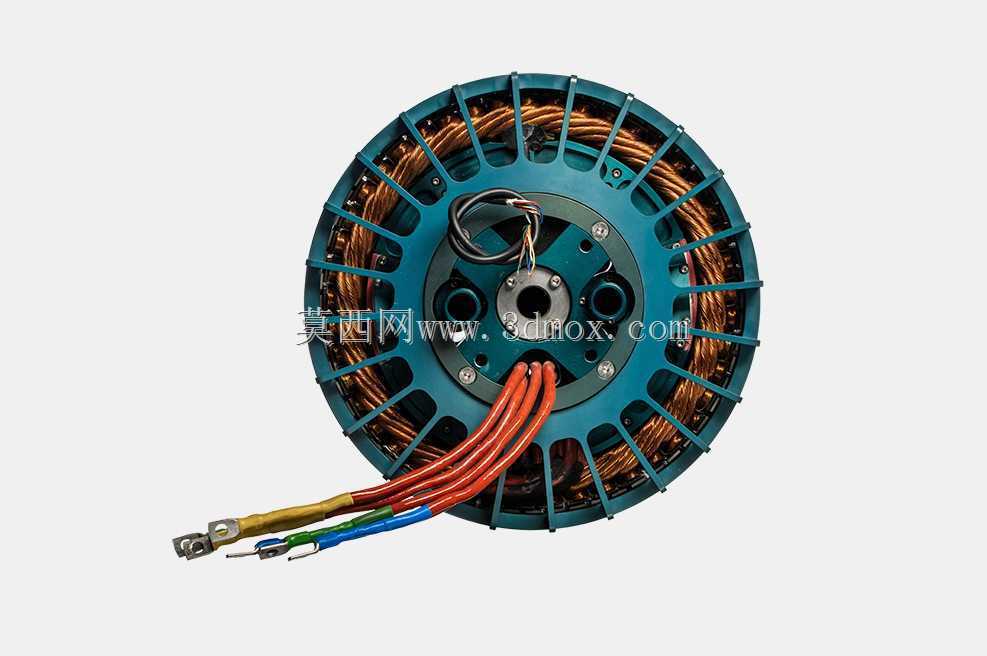

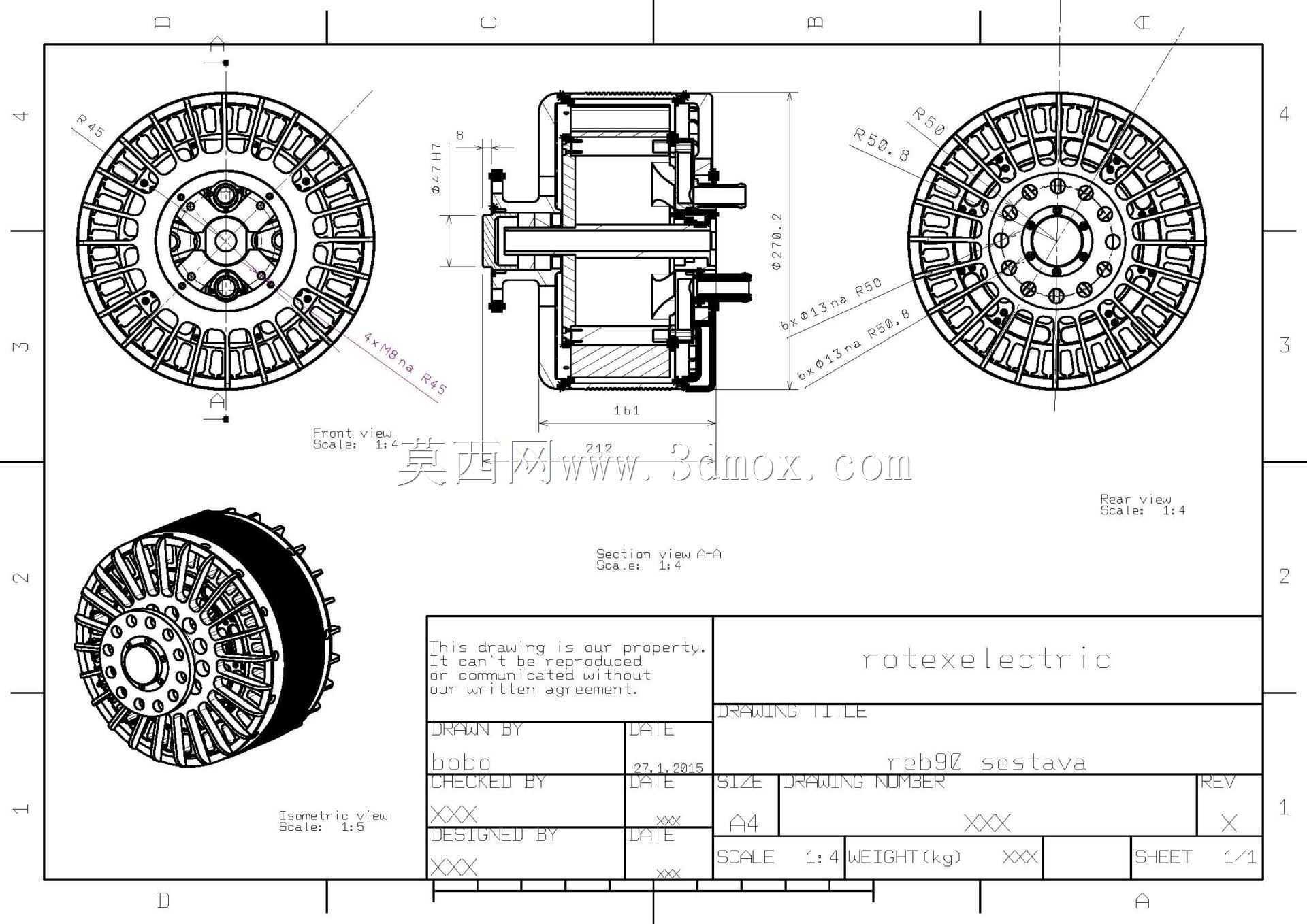

　　安装边界方面，整机外形以回转体为主，最大径向尺寸集中在带散热筋的机座中段，前端法兰盘直径略小于散热筋外缘，但承担主要定位和连接作用。布置到飞行器或试验台架时，需要在圆筒外侧预留散热风道和装配抓取空间，不能让相邻结构紧贴散热筋顶部；前端轴伸区域要预留联轴器、锁紧件和拆装工具的操作距离；后端则需考虑接线、传感器、测速装置或冷却气流出口的位置。若采用支架夹持机座，支撑点应尽量避开薄弱筋片，选择机座刚性较强的环形区域或端部法兰附近，以减少壳体局部变形对气隙的影响。

　　建模过程中，回转基体、端盖法兰、散热筋、端部辐条和绕组区域可分别建立特征，便于后续调整尺寸与重量分配。定子绕组端部不宜简化为完全实体块，应保留其与内风道、端盖和支撑辐条之间的空间关系；散热筋阵列需要控制圆周均布精度，并在根部保留圆角以降低应力集中；前端多孔法兰应保证孔位与中心轴承室的同轴关系。剖切展示状态适合用于结构评审，能够清楚表达电机内部能量转换区域、机械支撑区域和冷却通道的层次，也便于在选型阶段判断该电机与传动系统、机架结构和热管理方案之间的适配性。
