法国达索阵风双发多用途战斗机精细外观结构

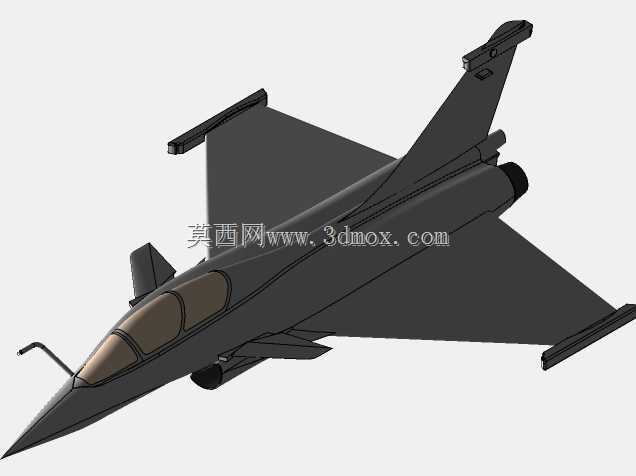

　　该三维作品围绕法国达索阵风战斗机的整机外观与主要结构分区展开，建模对象为双发、三角翼、高机动性多用途军用喷气式飞机，适合航空装备结构认知、飞行器外形方案评审、教学演示、展陈数字资产以及相关机械设计人员参考。整机采用缩小比例表达，重点不在内部管路与航电细节，而在于把真实战机的轮廓关系、翼面布局、座舱区域、进气道、尾喷口、起落架收纳边界和外挂接口位置以可编辑的实体方式呈现出来，使设计者能够在三维环境中直接检查各部件之间的空间关系。

　　从气动布局看，阵风采用近距耦合鸭翼与大后掠三角翼组合，模型对主机翼前缘后掠角、翼根厚度过渡、翼尖切角以及鸭翼相对主翼的位置进行了还原。鸭翼并非孤立装饰件，其与机头两侧机身、主翼前缘之间存在明确的高度差和纵向间距，这一区域在真实飞机上影响涡流生成与低速操纵品质。建模时需要保证鸭翼转轴附近的机身曲面连续，避免出现翼面与机身相交处生硬折面；主翼则应体现从翼根到翼尖逐渐变薄的特征，机翼后缘控制面可通过分缝或色带区分，便于后续做机构运动示意。

　　机头部分采用尖削的雷达罩外形，座舱盖为多段式透明区域，风挡与座舱盖之间的框架线、双座座舱纵向分隔以及座舱盖后缘与机身背鳍的衔接都有体现。对于结构设计人员而言，座舱区域不仅是外观件，还涉及飞行员视野、设备舱开口、维护通道和曲面蒙皮分块。模型中机头受油管位于右前侧，细长管体与机身连接处需要保留过渡圆角，若用于三维打印或动画演示，应注意细小杆件的支撑方向与强度。机身两侧进气道为半埋式布局，进气口与前机身融合，唇口曲率、导流斜面和发动机舱前段的包络关系清晰，能够帮助理解双发战机在减小迎风面积与保证进气效率之间的折中。

　　中后机身围绕两台发动机布置，背部线条从座舱后方向尾喷口逐渐收束，腹部则保持相对宽平的设备舱轮廓。尾喷口采用圆形喷管外形，喷口端面与机身尾部整流罩之间留有安装和热防护边界；垂直尾翼后掠明显，根部与机身承力区连接，垂尾顶端的设备舱凸起、方向舵后缘分界线以及尾翼附近的小天线均做了简化表达。起落架方面，模型表现了前起落架和主起落架的主要支柱、轮轴与收放姿态，机轮轮胎、轮毂、起落架舱门和撑杆位置可作为检查地面停放状态、停机高度以及甲板或机场保障空间的依据。

　　在实际应用场景中，这类战机模型可用于航空科普展厅的交互展示、飞行模拟器外观配准、军事题材数字内容制作、高校飞行器设计课程的布局分析，也可作为机械工程师练习复杂曲面建模、装配约束和工程出图的案例。若进一步深化设计，可在现有外形基础上补充机翼挂点、副油箱、导弹导轨、检修口盖、蒙皮接缝和表面标识分区；若用于缩比样机制作，则应重点核对翼展、机长、机高、起落架轮距、进气道离地间隙和尾喷口后方安全距离。地面保障时，战机周围需要留出电源车、加油车、挂弹设备和人员通道，机翼下方挂点与机身中线挂点的空间不能与地面设备干涉；舰载或机库停放时，还需考虑翼面、尾翼、空速管和受油管在转向、牵引、升降机转运过程中的净空。

　　建模思路上，整机适合先以机身对称面为基准建立控制线框，再通过多截面曲面完成机头、中段机身和发动机舱的连续过渡；机翼与鸭翼应单独建立翼型剖面，沿后掠方向控制厚度变化；座舱盖、雷达罩、进气道唇口、尾喷口和垂尾可作为独立部件装配，便于后期替换细节或设置材质。曲面完成后再转入实体加厚、口盖分块、起落架装配和附件布置。整个作品的价值在于把战机从单一外观展示转化为可测量、可剖切、可扩展的三维结构参考，使设计者能够围绕气动外形、维护边界、地面保障和挂载空间进行更直观的工程判断。
