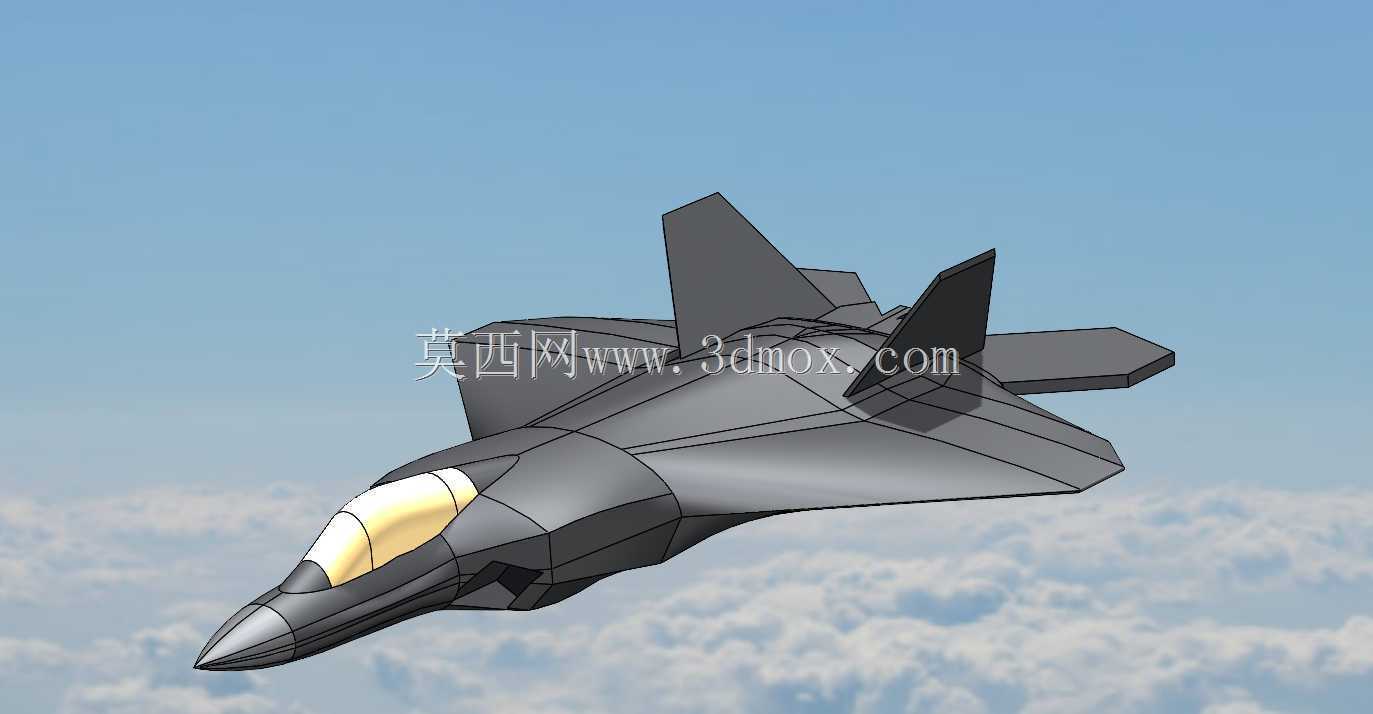

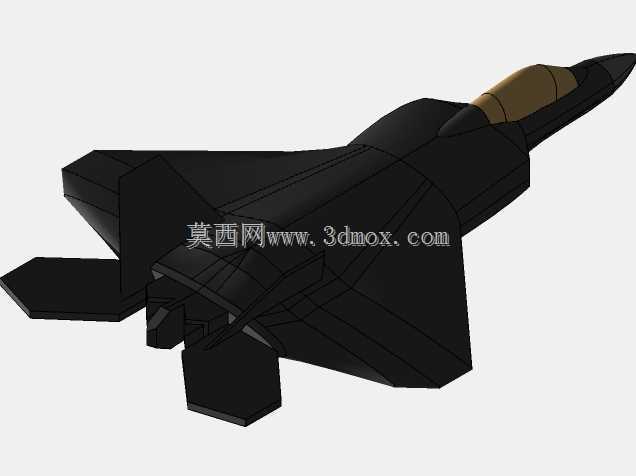

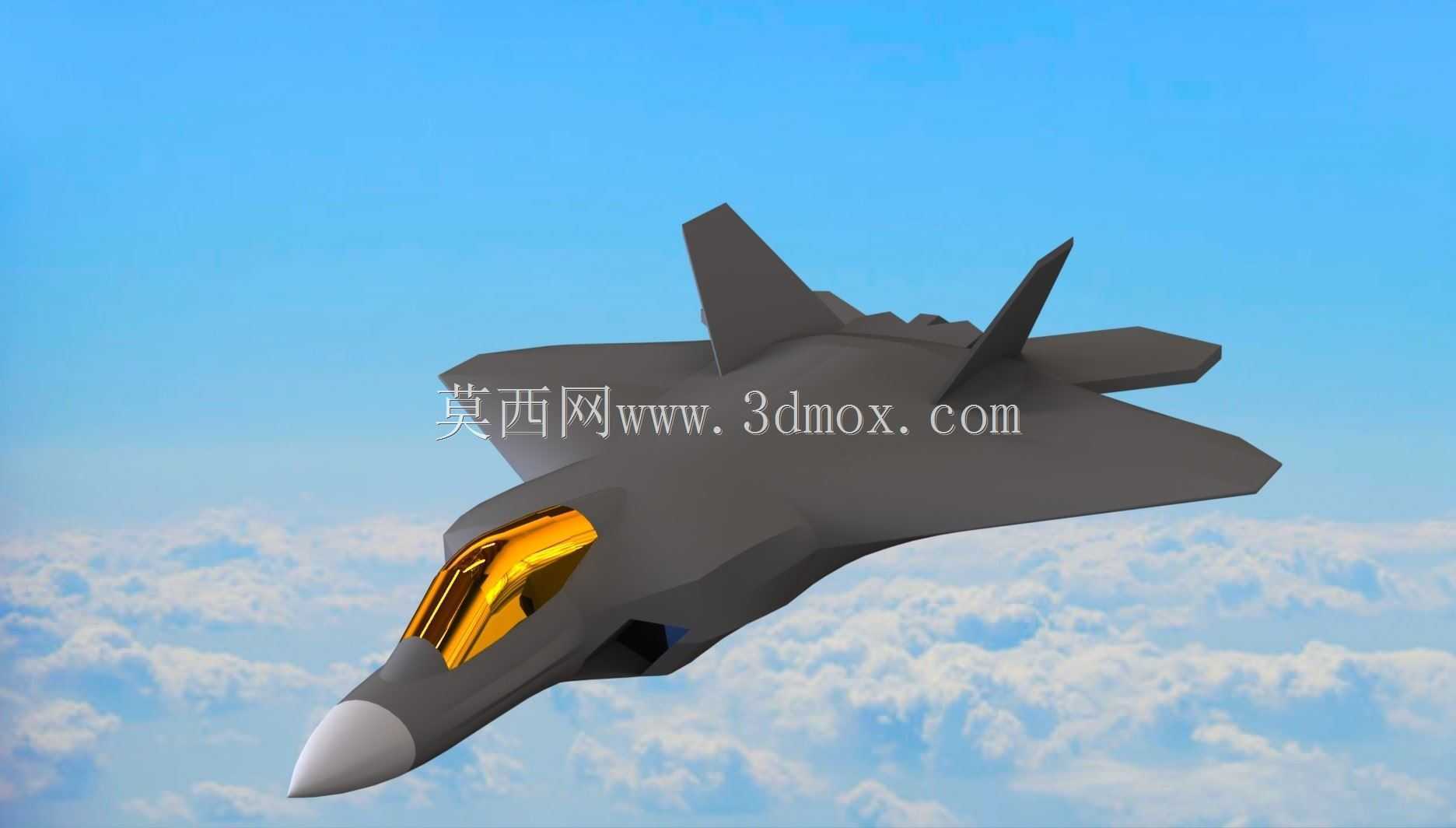

F22隐身战斗机精细外观三维造型

　　这套隐身制空战斗机的三维外观造型，在搭建初期就没有走常规军机测绘建模的老路，而是先把整机隐身修形的核心约束放在所有曲面工作的最前面。日常做航空类展示模型、防务展陈推演道具、航空科普交互装置的时候，很多从业者容易先拉机身主体再补机翼，最后凑座舱和尾翼，做出来的曲面要么棱线错位，要么隐身平行设计原则完全丢失，这套造型从一开始就把所有边缘的平行对齐关系做了前置锁定。整机所有气动舵面的前缘、后缘棱线，都按照统一的两组平行角度排布，连尾翼的切尖角度、进气道唇口的斜切边线都和主翼棱线保持角度匹配，这也是真实隐身战机降低雷达反射截面积最核心的外形设计逻辑，不是单纯为了视觉上的棱角感。

　　从实际使用场景来看，这类高精度军机外观模型，既可以用于航空展馆的等比例缩放展陈样机制作，也能作为空战模拟可视化项目的载机资产，还能给航空院校的隐身气动原理课程提供具象的演示载体。建模过程中没有把机身做成光滑的椭球回转体，而是严格还原了隐身战机特有的多棱边截面过渡：机头位置从尖锐的菱形雷达罩开始，截面沿轴向向后逐步拓宽，棱线从雷达罩根部一直延伸到进气道前方，把前向入射的雷达波按照预设的非来波方向反射，避免形成强角反射效应。座舱盖的镀金镀膜效果也做了单独的曲面分件，整体是整体式水泡形风挡，没有传统战机的多段风挡框架，金属镀膜层的曲面完全贴合座舱内部的弹射座椅安装边界，既保证飞行员前向全向视野，也通过金属导电层把座舱内部的强反射腔完全屏蔽，这也是隐身作战飞机非常关键的细节设计点。

　　两侧的进气道没有做成直通式的外露管道，而是采用了S形弯转的埋入式布局，进气口前缘做了和机身棱线对齐的斜切修形，从正面完全看不到内部的发动机压气机叶片，从根源上消除了进气道这个整机最大的雷达反射源。主翼采用大后掠角蝶形翼布局，翼身完全融合过渡，没有传统战机机翼和机身之间的明显折线接缝，机翼厚度从根部到翼尖逐步变薄，翼尖做了精准的切尖处理，既可以降低跨音速飞行阶段的诱导阻力，也能避免翼尖出现强雷达反射的尖锐直角。全动平尾和外倾双垂尾都采用了大角度外倾设计，垂尾整体向外倾斜超过二十度，不会和水平机身面形成垂直的直角反射结构，两个垂尾的前后缘角度也完全纳入整机的平行棱线体系里，连尾喷口的预留安装位置都做了锯齿形修形的边界预留，和机身后体的融合曲面顺滑衔接。

　　在安装边界和尺寸把控上，整套造型按照真实战机的长宽比例做了等比例还原，整机长度与翼展的比例严格匹配实机尺度，所有外伸部件的边界都做了干涉检查：全动平尾在最大偏转角度下不会和垂尾后缘发生碰撞，座舱盖向上开启的旋转轨迹不会和机头棱线、机身背部的维护口盖发生干涉，起落架舱的预留轮廓在机身下部准确对位，舱门边缘的锯齿结构也和整机隐身修形风格统一。机身表面的维护口盖、传感器窗口都没有做突兀的凸起，所有开口边缘都做了平行对齐的锯齿化处理，连机头下方的光电传感窗口都做了菱形切边，完全贴合整机的隐身设计语言。做曲面搭建的时候，所有棱线都采用曲率连续的G2过渡，不会出现曲面拼接的褶皱，不管是后续做渲染出图、3D打印缩比样机，还是导入仿真平台做气动演示，都不会出现曲面破面、边界错位的问题，机身内部预留的设备舱空间也按照实机的布局逻辑做了占位，后续如果要拓展内部结构、加装起落架、弹舱细节，都有足够的建模基准可以依托，不需要重新推翻整机的曲面框架。
