径向航空发动机增压叶轮组件结构

　　这套径向叶轮组件主要面向小型航空发动机、涡轮增压器以及高速旋转机械的压气机端，在整机中承担把轴向进入的气流加速、转向并向蜗壳或扩压通道输送的作用。叶轮作为离心压气机的核心转动件，其几何形态直接决定气流进入叶片通道后的速度分布、压力提升能力和运行稳定性。模型中叶片沿轮盘周向密集布置，入口靠近中心区域，气流经轮毂孔周围进入后，被叶片带动获得周向速度，再沿径向向外缘流动，最终以较高动能进入后续扩压结构。

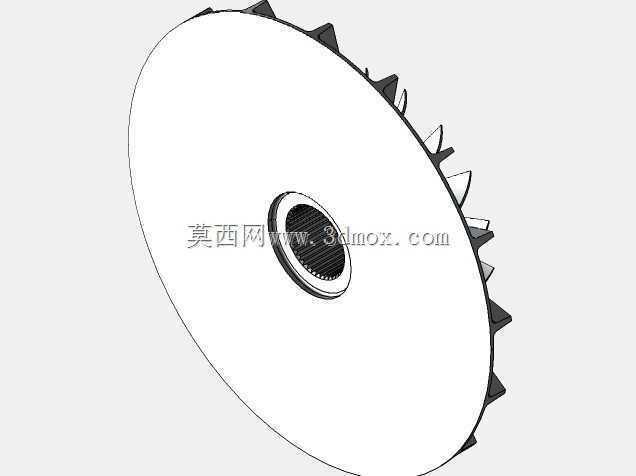

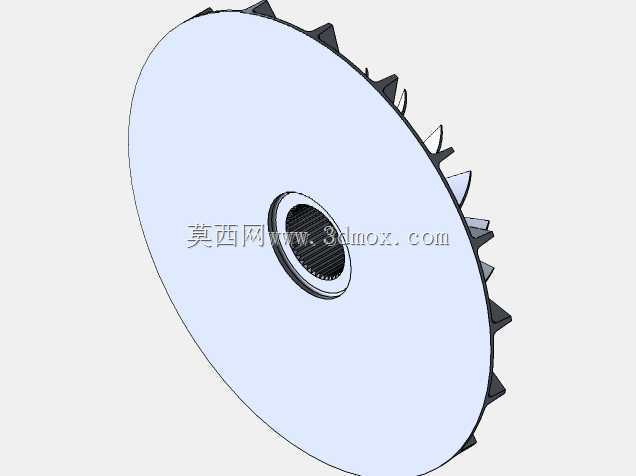

　　从结构布置看，中心轮毂采用带内齿的孔位形式，适合与花键轴或带齿输出轴配合，使叶轮能够随轴同步旋转并传递较大扭矩。内齿连接相比普通平键连接，在高速、小尺寸和交变载荷条件下具有接触齿面多、载荷分布较均匀、对中性较好的特点，也有利于控制叶轮相对转轴的偏心。轮毂外轮廓与叶片根部平滑过渡，避免在高转速下出现明显的应力集中；轮盘厚度从中心向外缘逐步变化，既照顾中心孔周围的扭矩传递和离心载荷，也兼顾外缘叶片安装区域的刚性。

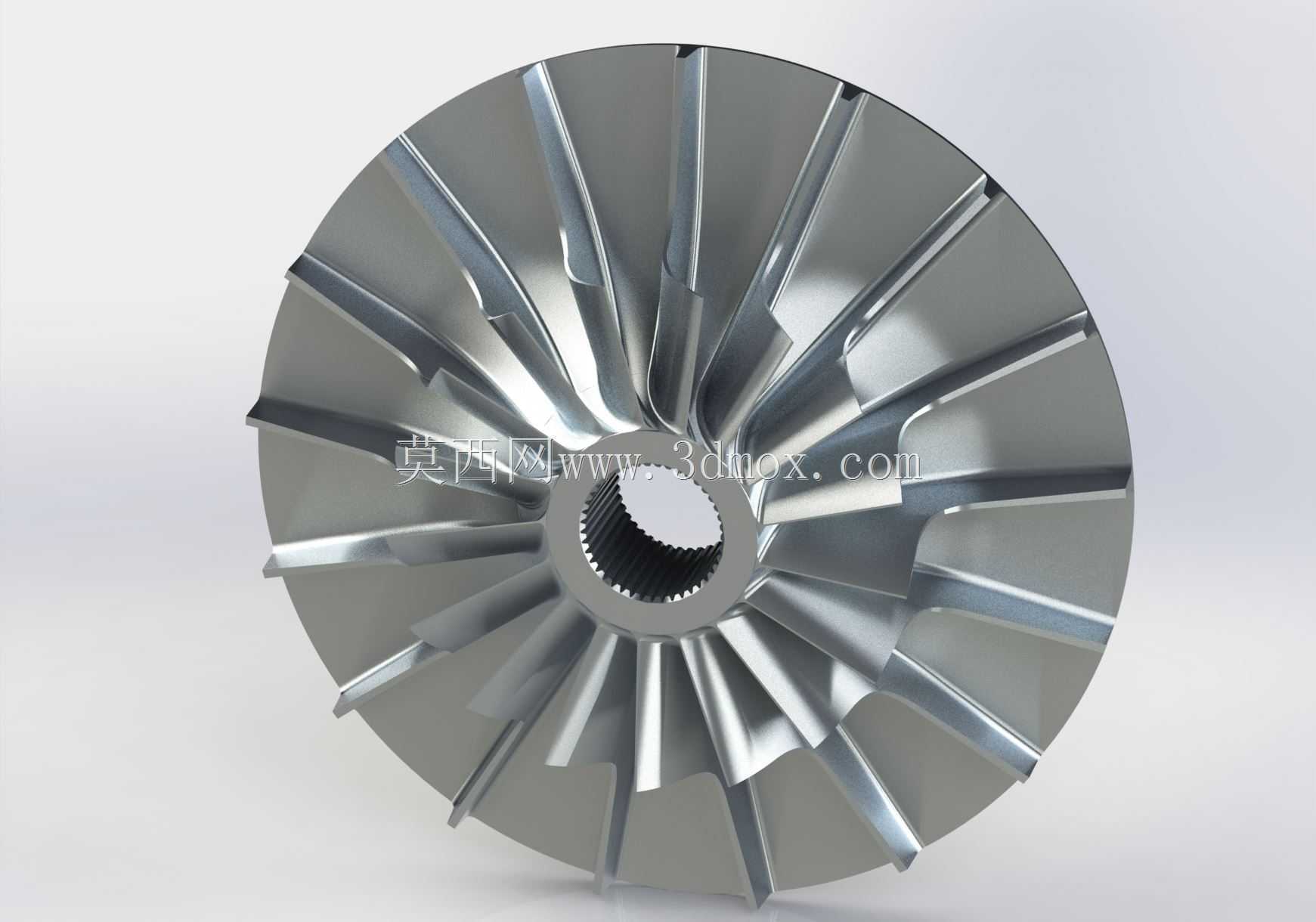

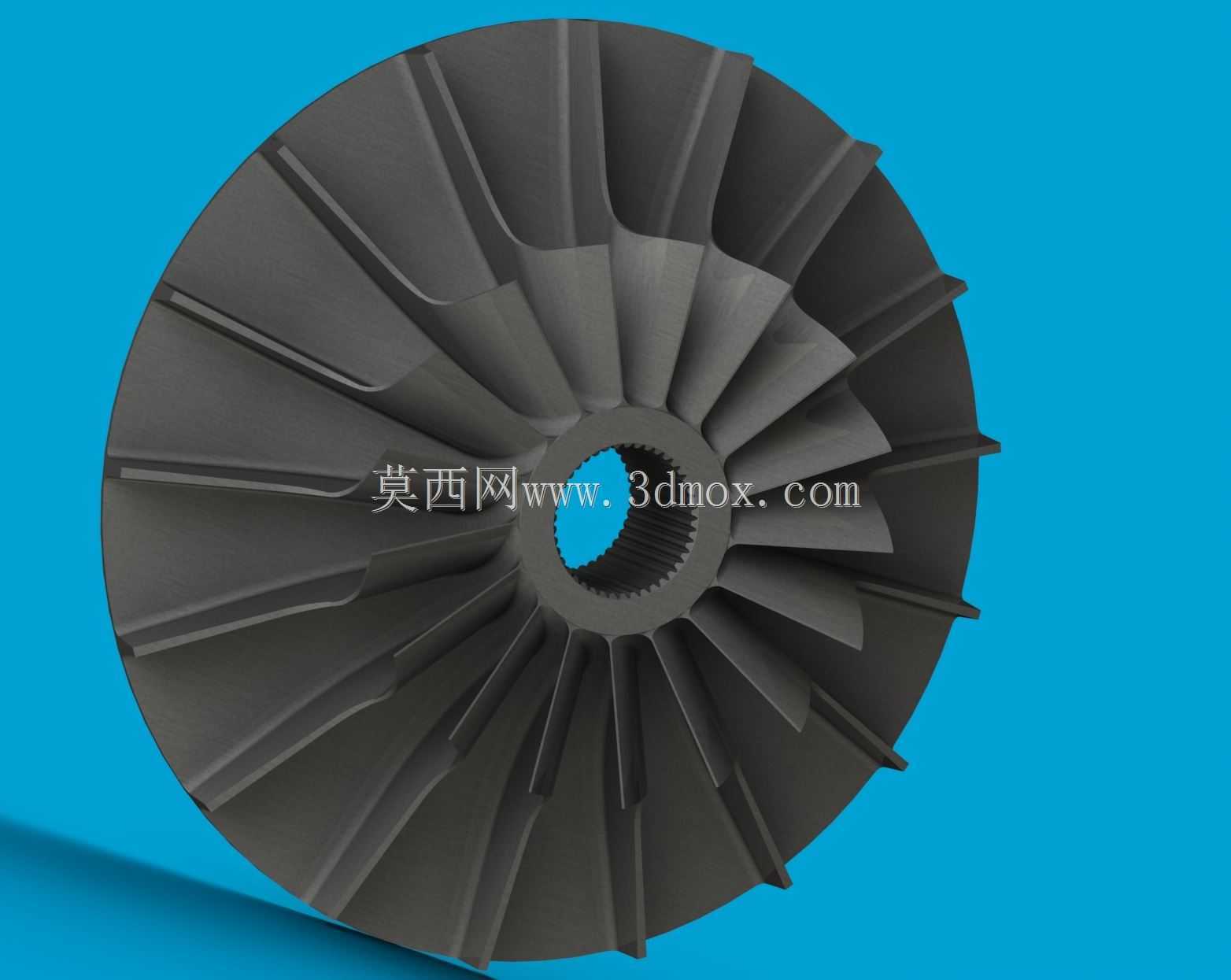

　　叶片造型是该组件设计的重点。模型中的叶片并非简单直板，而是带有空间扭转和弯曲特征的径向叶片。靠近进气侧的叶片前缘需要引导气流平顺进入通道，叶型角度通常依据进气速度三角形确定；向出口侧延伸时，叶片逐渐转向径向，通道宽度和叶高随半径变化而改变，以适应气流压缩过程中的体积流量变化。叶片在轮盘上呈放射状分布，相邻叶片之间形成连续扩压流道，气流在流道内受叶片做功后，静压和总压逐步升高。叶片前缘、叶尖和后缘的曲率处理会影响边界层发展，若局部转折过急，容易产生分离、喘振或效率下降；若曲率过于平缓，则可能增大叶轮外径或限制压比。

　　在实际应用中，这类叶轮常见于小型涡喷、涡桨辅助动力装置、航空试验设备以及高性能涡轮增压系统。工作时叶轮随主轴高速旋转，入口空气被吸入中心区域，经叶片通道加速后沿外缘排出。外围通常配合无叶扩压器、叶片扩压器或蜗壳，把气流的动能进一步转化为压力能，为燃烧室或后续系统提供稳定压缩空气。由于航空动力设备对重量、转动惯量和响应速度敏感，叶轮设计不能只追求单级压比，还要兼顾材料强度、临界转速、动平衡余量以及与轴系的装配关系。

　　材料选择上，钢与铝在这类部件中具有不同工程意义。钢制结构适合高温、高转速或对轮毂连接强度要求更高的部位，能够承受较大离心应力和齿面接触应力；铝合金则密度较低，有利于降低转子重量和转动惯量，提高加速响应。实际产品中常根据工作温度、转速和寿命要求选择铝合金叶轮、钢质轮毂配合件或整体高温合金方案。三维建模时需要把叶片型面、轮盘背腔、中心内齿、叶根圆角和出口边缘统一考虑，不能只建立外观曲面。尤其是内齿区域，齿形参数、有效啮合长度、孔口倒角和退刀空间都会影响轴系装配。

　　外形边界方面，叶轮外径由流量、压比、目标转速和外围蜗壳尺寸共同约束；入口孔径与进气道、导流罩或进气蜗壳相匹配，外缘与机匣之间需要保留合理叶尖间隙。间隙过小，热膨胀和振动时可能发生碰磨；间隙过大，则会增加叶尖泄漏，降低压气机效率。轮盘背面需考虑与锁紧螺母、挡圈、密封件或轴肩的空间关系，轴向定位面应保证垂直度，否则高速旋转时会产生不平衡力矩。叶片出口高度、外缘厚度和轮盘背腔形状还会影响转子的轴向力，设计时需要与推力轴承能力相协调。

　　建模流程上，通常先依据气动设计结果确定轮毂线、叶尖线和若干截面叶型，再通过曲面放样形成叶片实体；叶片与轮盘交接处应建立连续圆角，便于后续应力分析和加工表达。中心内齿可按花键参数建立齿廓阵列，并在孔端设置倒角，避免装配时划伤配合轴。完成实体后，需要重点检查叶片之间的最小通道尺寸、叶根圆角半径、出口边厚度以及旋转阵列后的对称性。对于加工制造，若采用五轴铣削，叶片侧面的刀具可达性、叶根清根半径和装夹基准都要在结构中预留；若采用铸造，则需考虑拔模、壁厚均匀性和表面余量。

　　该模型适合用于压气机转子结构方案评审、航空发动机原理教学、叶轮机械外形展示以及装配干涉检查。使用时可把叶轮放入完整转子系统中，与主轴、进气罩、扩压器、蜗壳和轴承部件进行配合验证，重点观察中心齿孔的装配路径、叶片外缘与机匣的环形间隙、轮盘背面与紧固件的轴向距离，以及高速旋转条件下可能出现的结构干涉。通过这些细节，可以把气动外形、机械连接和安装边界统一到同一个三维结构中，为后续详细设计、强度校核和工艺编制提供可靠基础。
