波音747宽体民航客机半成品外观结构

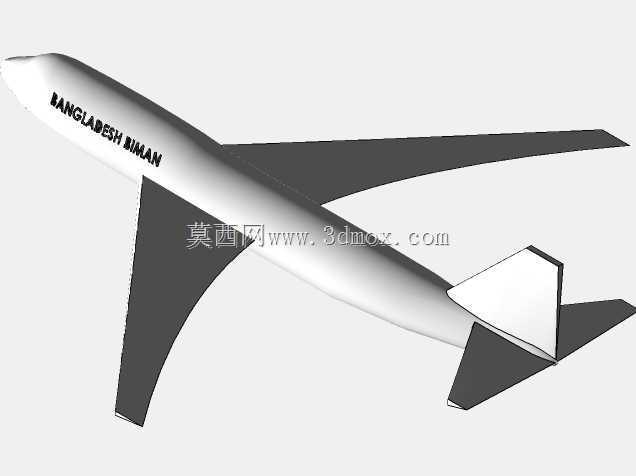

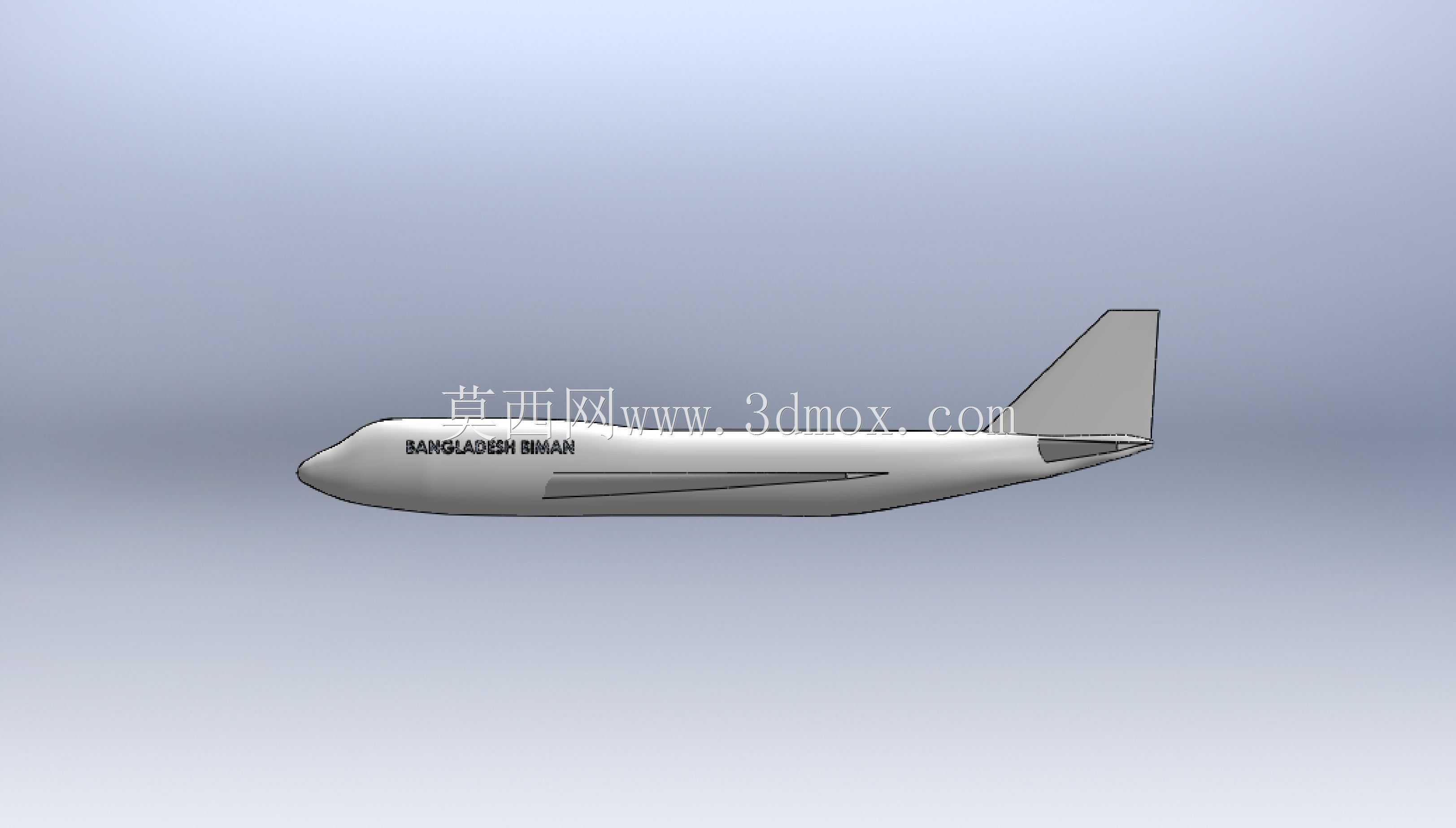

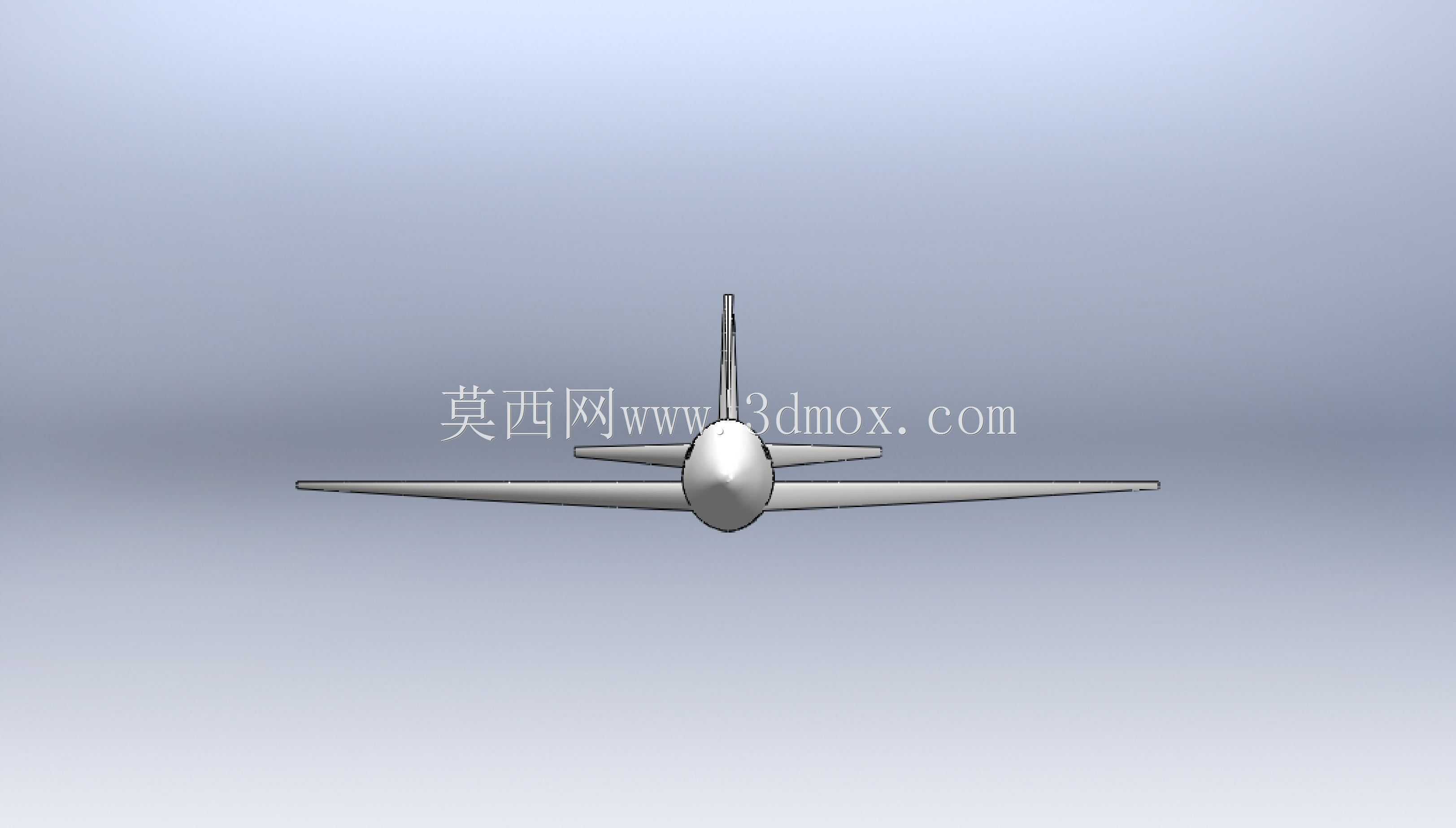

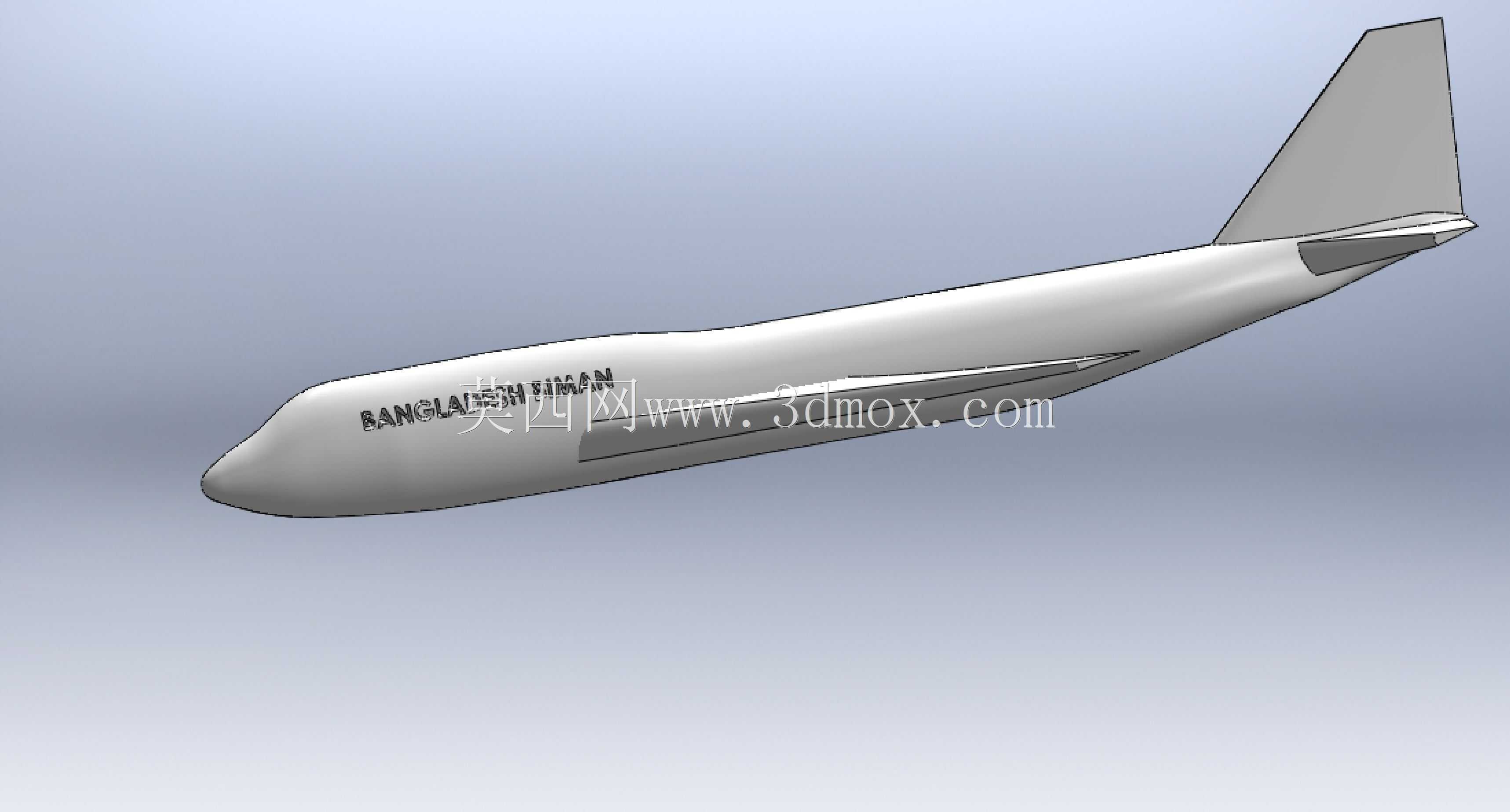

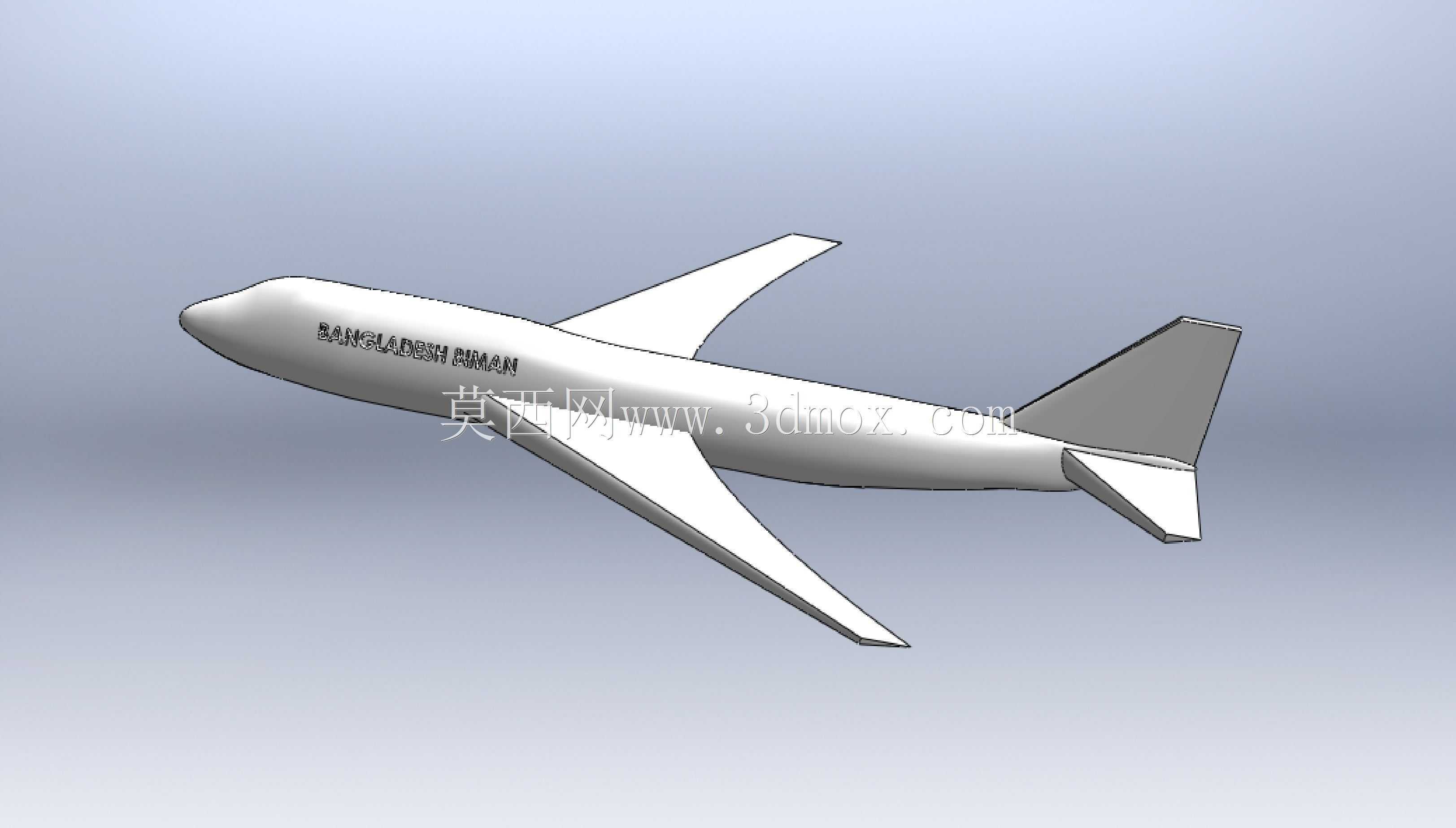

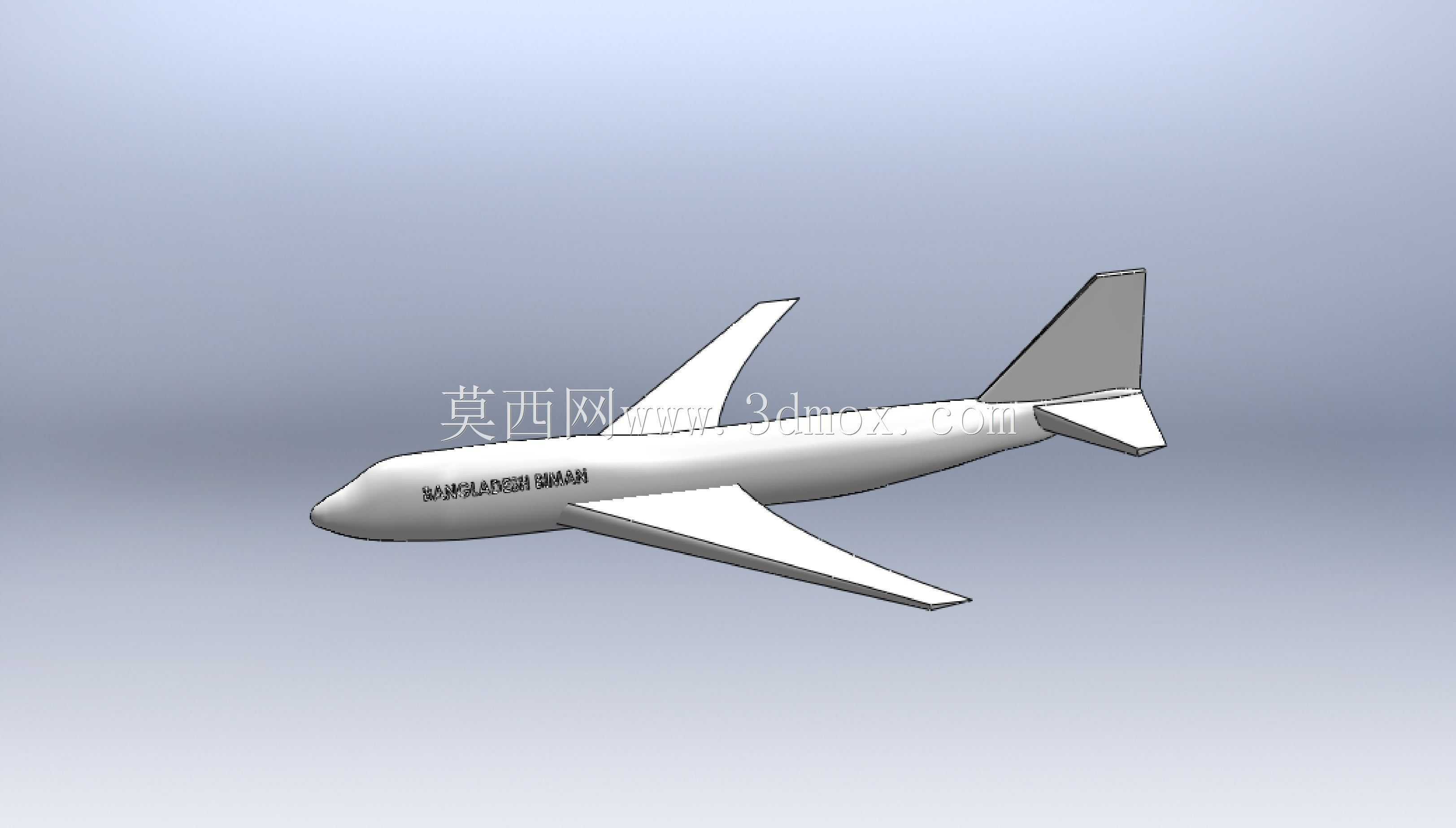

　　该三维作品呈现的是波音747宽体民航客机的半成品外观结构，建模重点集中在机身、机翼、尾翼及发动机短舱的整体轮廓表达上，适合用于航空科普展示、飞行器外形方案推敲、教学演示以及大型交通工具结构认知。与完整工程样机不同，当前模型保留了较明显的阶段性建模特征：外部气动外形已经建立，机身头部的驼峰式上层甲板轮廓、长筒形主客舱、后掠机翼和高大垂尾均有体现，但内部骨架、系统管路、起落架收放机构、舱门细节和表面分块仍有继续深化的空间。

　　从实际用途看，这类客机外观模型可服务于多种工程与展示场景。在航空教学中，它能够帮助初学者理解大型民用运输机的基本布局，包括低单翼、翼下吊挂动力装置、常规尾翼以及前机身上部隆起的驾驶舱和上层客舱区域。在展示设计中，该模型可作为机场场景、航空展馆、数字孪生沙盘或飞行模拟视觉素材的基础对象。对于结构设计人员而言，半成品状态反而便于进行二次建模：可以在此基础上补充翼梁、翼肋、机身框、长桁、蒙皮分块、襟翼滑轨、缝翼机构、起落架舱和各操纵面，使外观模型逐步转化为更完整的结构方案。

　　波音747的识别特征在模型中较为突出。其机头部分不同于普通窄体客机，上层甲板向前延伸形成宽大的驼峰截面，这一特征既影响驾驶舱视野，也决定了前机身的曲面过渡方式。建模时需要重点控制机头雷达罩、驾驶舱风挡区域、上层客舱侧曲面与主机身圆柱段之间的连续性，避免在曲率变化处出现生硬折痕。机身整体呈细长回转体，前部截面较高，中后段逐渐收窄，尾部与垂尾、平尾连接区域需要兼顾气动光顺和结构安装空间。

　　机翼部分采用大型民航客机常见的后掠下单翼布局，机翼从机身下部向两侧伸展，根部厚度较大，向外逐渐变薄，翼尖区域带有明显扭转和上反特征。实际飞机机翼内部并非实体，而是由翼盒、前后梁、翼肋、燃油箱空间、襟副翼机构和吊挂接头共同组成。当前外观模型可用于确定机翼平面形状、安装角、后掠角以及与发动机短舱的相对位置；若继续深化，应先按翼展方向建立主翼梁和翼肋站位，再根据蒙皮曲面生成内部承力结构，并在翼下预留发动机吊挂接口。

　　尾翼区域由垂直安定面和水平安定面组成，垂尾高度较大，承担方向稳定和偏航控制功能，平尾位于机身尾部两侧，用于俯仰配平。模型中尾翼外形已经具备基本块面，但铰链、作动器、方向舵和升降舵分缝尚未细化。工程设计时，垂尾根部需要考虑与后机身框段的连接，平尾则需关注安装角调节、抗扭盒段以及尾部气流干扰。对于外观验证而言，尾翼与后机身的相切关系十分关键，曲面接缝若处理不当，会在渲染和快速原型制作中显得割裂。

　　动力装置以翼下短舱形式布置，短舱通过吊挂与机翼下方连接。虽然当前作品对发动机细节表达较概括，但其位置关系能够反映大型客机的典型布局。翼下吊挂方案可释放机身内部空间，也便于发动机维护和载荷传递；设计时需要控制短舱与机翼前缘的间隙、吊挂长度以及进气道离地高度。飞机在地面停机、起飞抬轮和着陆下沉等状态下，发动机短舱、翼尖和尾橇均存在边界限制，因此外形建模不能只追求空中姿态美观，还应校核地面姿态下的安全距离。

　　从尺寸与安装边界角度看，波音747属于超大型宽体飞机，翼展、机身长度和垂尾高度均远大于普通支线飞机。若将该模型用于机场场景布置，需要同步考虑跑道宽度、滑行道转弯半径、停机坪机位、廊桥对接位置以及机翼与相邻飞机的净距。若用于3D打印或缩比展示，应先确定统一比例，再根据翼展和机身长度拆分零件；机翼、尾翼和发动机短舱属于悬伸较大的部件，制作实体样件时需增加支撑或设计插接定位结构。

　　建模思路上，这类飞行器适合采用“主曲面—分块—细节”的推进方式。先以机身侧视和俯视轮廓建立主体曲面，确定机头驼峰、客舱筒段和尾椎收敛关系；再依据机翼平面形状生成翼面，通过翼型剖面控制厚度和扭转；尾翼、短舱和吊挂可作为独立部件装配，便于后续调整位置。半成品模型的优势在于修改自由度高，设计人员可根据展示目标选择不同深化方向：偏重视觉表现时，可完善舷窗、舱门、涂装、风挡和气动面分缝；偏重结构学习时，可剖切机身并加入框、梁、肋、座椅地板和货舱隔板；偏重仿真场景时，则应补充起落架、地面支撑和机场周边尺度参照。

　　整体来看，该作品抓住了波音747最具代表性的外观比例和布局特征，能够作为大型民航客机三维设计的基础外形。后续深化时，应围绕曲面连续性、部件连接关系、地面运动边界和内部结构空间展开，使模型从单纯外观造型逐步具备工程展示、结构教学和场景装配的实用价值。
