燃气轮机涡轮盘叶片转子结构

　　这套涡轮盘转子结构主要面向燃气轮机与小型航空发动机的热端部件设计场景，常见于微型涡喷发动机、地面分布式燃气发电单元、航空辅助动力装置以及高校航空发动机原理教学实训环节。涡轮盘是燃气轮机热端核心承力构件，工作时需要承受燃烧室喷出的高温高压燃气冲击，将燃气的热能与压力能转化为转子旋转的机械功，一端带动压气机叶轮完成进气压缩循环，另一端可输出轴功率驱动发电机、泵组或者螺旋桨，是整套燃气轮机能量转换链路里最关键的旋转部件。

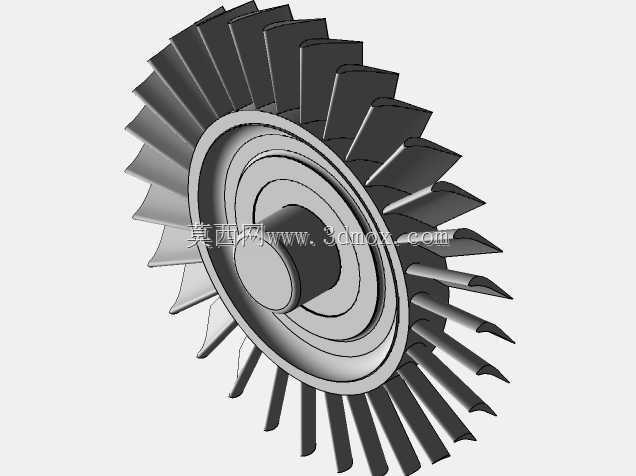

　　从实际装配边界来看，该转子采用整体式轮盘加周向均布动叶的布局，中心设置阶梯式轴孔与定位轴颈，可与压气机端转子轴、锁紧螺母、止推垫片配合完成轴向固定，轮盘背面的同心环形凸台一方面用于平衡转子高速旋转时的轴向刚度，另一方面可与密封环配合阻挡高温燃气向轴承腔窜动。轮盘外缘沿圆周均匀排布数十片扭曲式动叶片，叶型采用沿叶高方向渐变的扭掠设计：叶根位置厚度较大，与轮盘外缘的叶根槽嵌合，承受离心力与燃气弯矩；叶尖位置厚度减薄，型线顺着燃气来流方向扭转，保证不同叶高处的气流攻角都处于高效区间，减少气流分离带来的能量损失。叶片之间的流道从轮盘外缘向叶尖方向逐渐扩张，引导高温燃气在流道内膨胀加速，将气流动量高效传递给叶片驱动转子旋转。

　　设计过程中首先要完成气动型线的逆向拟合，根据燃烧室出口的燃气温度、流速与流量参数，确定叶片的安装角、扭角分布与叶高尺寸，再结合转子额定工作转速计算轮盘的离心应力分布：轮盘中心轴孔位置是离心应力最高的区域，因此采用加厚轮毂的阶梯结构，从中心向外缘厚度逐步减薄，既保证中心区域的强度储备，又控制轮盘整体重量，降低转子的转动惯量，避免启动加速过程中响应滞后。叶片与轮盘的衔接位置做了大圆角过渡，避免应力集中在叶根处产生疲劳裂纹，这对于长时间在高温、高转速交变载荷下工作的涡轮部件至关重要。

　　在整机装配层面，该涡轮盘前端需要与燃烧室的燃气喷嘴出口保持规定的轴向间隙，间隙过大会导致燃气泄漏降低效率，间隙过小则会在热态膨胀时出现叶片与机匣刮擦；轮盘后端与轴承座之间需要设置隔热腔与冷却气路，引压气机端的低温压缩空气对轮盘背面进行吹扫冷却，降低轴承的工作温度。转子装配完成后必须进行动平衡校验，由于周向叶片数量多、单个叶片的重量偏差会直接带来不平衡量，建模时需要保证每片叶片的型线、重量偏差控制在极小范围内，动平衡去重区域通常预留在内侧轮毂端面，方便后续工艺修正。

　　建模时轮盘部分可通过旋转凸台生成基础基体，再对叶片型线进行单叶建模后圆周阵列，阵列过程中要保证叶根与轮盘外缘完全融合，避免出现分割面影响后续有限元应力分析的网格质量。整套结构完整还原了涡轮转子的真实工程形态，可直接用于气动原理演示、转子动力学仿真、热端部件结构教学以及小型燃气轮机的方案设计参考，帮助设计人员快速理解热端旋转部件的功能逻辑与装配约束关系。
