四缸发动机用多拐式曲轴结构设计

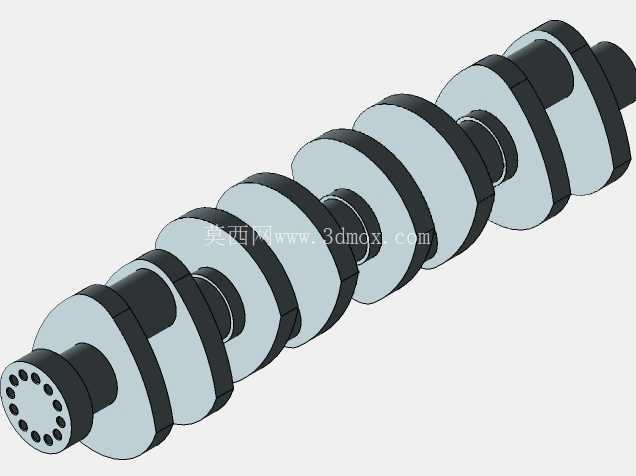

　　在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。这款针对四活塞发动机设计的曲轴，在结构布局上采用全支承四拐错角布置，相邻曲柄销按照180度相位差排布，能够匹配直列四缸发动机的点火间隔，保证各缸做功冲程交替衔接时的扭矩输出连续性，避免动力传递过程中出现明显的扭矩波动，降低整机运转时的振动幅值。从结构细节来看，曲轴的动力输入端设计有带均布螺栓孔的法兰连接面，可通过高强度螺栓与飞轮、正时驱动组件刚性连接，法兰端面的定位止口与螺栓孔的位置度公差严格控制在0.02mm以内，保证装配后动力输出的同轴度，避免高速运转时出现偏心振动。每段曲柄臂与主轴颈、曲柄销的过渡位置均采用大圆角滚压强化结构，圆角半径按照轴颈直径的1/10设计，能够有效分散曲轴运转时承受的交变弯曲应力，避免应力集中导致的轴颈疲劳断裂，这一设计细节直接决定了曲轴在高负荷工况下的使用寿命。主轴颈与曲柄销的表面设计有高精度的润滑油道连通结构，油道入口设置在主轴颈的承压面侧，能够在发动机运转时借助主油道的压力润滑油，在轴颈与轴瓦之间形成稳定的压力油膜，降低滑动摩擦副的磨损量，同时带走摩擦产生的热量，避免轴颈出现烧瓦抱轴的故障。

　　在安装边界的设计上，各段主轴颈的直径保持统一尺寸，能够匹配标准规格的分体式主轴承盖与轴瓦组件，降低整机的零部件通用成本；曲柄销的直径与长度参数匹配标准尺寸的连杆大头轴承，不需要额外定制非标连杆组件，适配市面多数成熟的四缸发动机连杆选型方案。曲柄臂的外形采用偏心配重结构，每段配重块的质心位置经过动平衡校准，能够抵消活塞、连杆组件往复运动产生的一阶、二阶惯性力，将曲轴总成的动平衡剩余不平衡量控制在5g·cm以内，保证发动机在最高额定转速下运转时的振动幅值处于合理区间。

　　从实际应用场景来看，这款曲轴可适配排量在1.6L-2.4L区间的直列四缸水冷汽油机或柴油机，覆盖家用乘用车、轻型商用货车、小型工程机械动力单元等多个应用场景，在常规自然吸气工况下能够承受最高6000rpm的运转转速，在涡轮增压工况下也可通过调整轴颈表面强化工艺，满足更高爆发压力的承载需求。设计过程中充分考虑了加工工艺的可行性，主轴颈与曲柄销的同轴度、圆柱度公差均按照现有成熟的曲轴磨床加工能力设定，不需要投入特殊的非标加工设备即可完成量产加工；油道孔的走向采用直线斜孔设计，避免复杂的交叉孔结构增加加工难度与清洗成本，同时减少油道内的杂质残留风险。

　　曲轴的轴向定位采用中间主轴颈处的止推片结构，止推面的平面度与表面粗糙度严格控制，能够承受离合器分离、正时链条张紧产生的轴向载荷，避免曲轴运转时出现轴向窜动，保证正时系统、飞轮组件的位置精度。在结构强度校核层面，针对曲轴承受的最大爆发压力、交变惯性力载荷进行了有限元仿真验证，在额定最大爆发压力12MPa的工况下，曲轴的最大应力出现在曲柄臂与轴颈的过渡圆角位置，应力值低于材料的疲劳许用应力，能够满足全生命周期的使用要求；同时对曲轴的扭转振动固有频率进行了计算，使其固有频率避开发动机常用转速区间的激励频率，避免运转过程中出现扭转共振导致的断轴故障。
