复合翼长航时边防巡检无人机结构

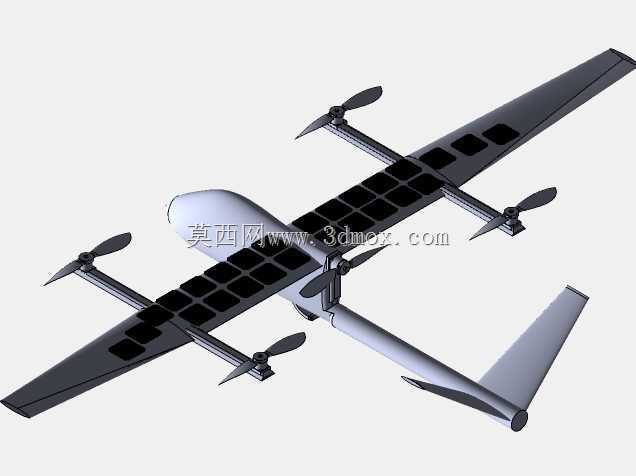

　　该无人飞行器面向边境线巡查、偏远区域缉毒监控、大范围地形巡视等任务设计，采用固定翼与多旋翼融合的复合翼布局，兼顾垂直起降场地适应性与固定翼长航时巡航效率。整机采用长平直机翼搭配V型尾翼的气动构型，主机翼沿机身两侧水平延展，翼面铺设大面积太阳能电池板，可在日间巡航过程中持续补充机载能源，延长任务留空时间，降低对地面补给频次的依赖。机翼前后横向布置四组垂直起降动力臂，每条臂末端安装独立旋翼动力单元，四轴动力在起降阶段提供全向升力与姿态控制，无需跑道即可在山地、滩涂、边境哨所等狭小场地完成垂直起飞与定点降落；转入平飞阶段后，机身尾部推进动力提供前飞推力，固定翼产生气动升力，垂直旋翼可顺桨停转或低功率待命，大幅降低巡航能耗。

　　从结构设计思路来看，机身采用流线型纺锤状机头，内部预留航电舱、任务载荷舱、能源舱与飞控设备安装空间，机头曲面平滑过渡以降低前飞阻力；机身中段与机翼承力主梁对接，动力臂通过快拆式接头固定于机翼下方，既保证旋翼推力的刚性传递，也便于野外拆解运输与快速维护。V型尾翼布置在机身后段，两片尾翼呈夹角向外上方伸展，替代传统平尾与垂尾的组合，在保证航向与俯仰操纵权限的同时减少尾翼部件数量，降低结构重量与飞行阻力，尾翼操纵面通过内置舵机驱动，配合飞控系统完成姿态解算与舵面分配，减少多余伺服执行机构的配置。

　　机翼上表面的太阳能电池板按翼面弦向分块排布，避开翼面承力肋与折叠接缝，电池板贴合翼面曲面安装，边缘做整流密封处理，既保证光电转换受光面积，也不破坏机翼气动外形。垂直起降动力臂采用轻量化中空杆件结构，内部走线布置电机供电线与信号线，臂身与机翼连接处设置加强衬套，承受旋翼交变拉力与起降冲击载荷；旋翼桨叶采用折叠式快装结构，地面停放时可收拢桨叶减少占用空间。整机外轮廓尺寸需满足野外运输边界约束：拆解后机翼、动力臂、尾翼可分件收纳，单人即可完成转运与组装；组装状态下机翼展长适配常规轻型无人机地面操控空域，机身长度与尾翼高度满足车载运输箱的内部安装尺寸，所有突出部件均避开地面人员操作动线，起降阶段旋翼与地面、机身之间预留足够安全间隙，避免桨叶擦碰障碍物。

　　任务执行层面，该机可在机身腹部挂载光电侦察吊舱、图传天线与目标识别设备，沿预设边境航线长时间巡航，垂直起降能力使其可在无铺装路面的前沿点位部署，太阳能补能系统支撑日间连续大范围巡逻，V尾布局简化了尾部操纵链路，整体结构在保证气动效率的同时控制了整机复杂度，适合长航时低空巡检、边境态势监控、偏远区域目标搜索等场景使用。
