四旋翼小型航拍无人机结构设计

　　这套小型四旋翼无人机的结构方案，面向低空近景拍摄、教学演示、轻型载荷验证和室内外巡检等场景展开。整机采用十字交叉式机架布局，四个旋翼分别布置在机臂末端，相邻旋翼旋转方向相反，用以抵消单组螺旋桨产生的反扭矩。与固定翼飞行器相比，这类旋翼平台不需要跑道，能够在狭小场地内垂直起降、悬停和低速平移，适合在楼宇周边、设备车间、实验场地以及校园实训环境中使用。

　　从实际用途看，该机型并不追求大载重远航程，而是强调结构紧凑、维护方便和飞行姿态稳定。机身中央区域用于布置飞控板、电池、接收机以及必要的供电线路；四个机臂末端安装动力组件，螺旋桨位于电机轴上方，桨叶旋转平面与机体保持足够间距。设计时需要重点核对桨盘范围，避免桨叶在机身振动、机臂轻微变形或快速机动时与中心壳体、线缆、挂载件发生干涉。机臂长度并非随意确定，它直接决定相邻螺旋桨之间的安全距离，也影响电机推力对机身重心的力矩臂。

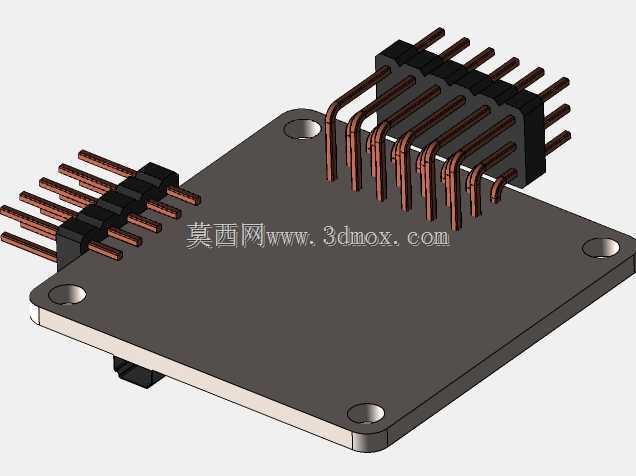

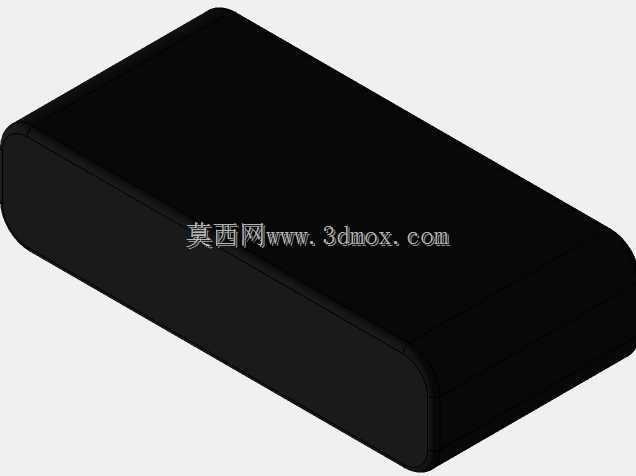

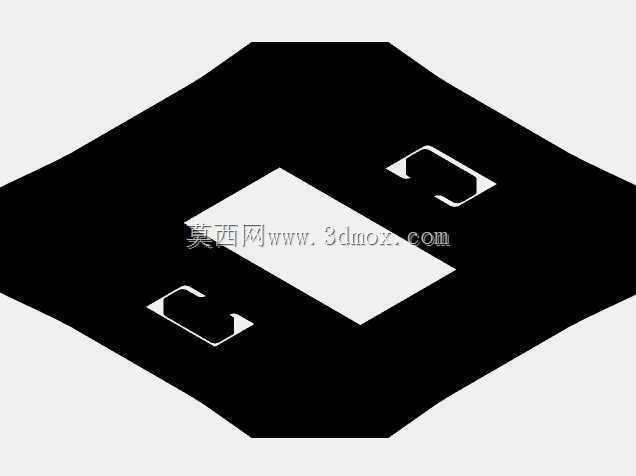

　　机架主体采用轻量化思路处理，中心壳体承担主要安装基准作用，上下面板之间预留电子元件的布置空间。电池通常靠近机体几何中心放置，以降低重心偏移对姿态控制的影响；电机座位于机臂端部，需要承受螺旋桨拉力、启停冲击和着陆时的瞬时载荷。若用于教学或功能验证，中心舱内还应考虑传感器、摄像模块或小型任务载荷的安装位置，不能只按外观造型封闭处理。实际建模中，机臂与中心体的连接区域应保留紧固件位置和装配间隙，便于后期拆装更换电机、调整桨叶或检修线路。

　　外形尺寸方面，这类微型四旋翼的外接轮廓主要由四组桨叶展开范围决定。机身中心盒体宽度相对较小，机臂向四角延伸后形成稳定支撑；螺旋桨直径决定单机升力裕度，也限制整机最小收纳尺寸。设计时应把电机轴线、桨叶旋转半径、起落支撑高度和机身最大宽度统一纳入边界检查。起落部分虽然结构简单，但不能忽略，它需要让底部摄像头、电池仓或传感器在降落时远离地面，同时在轻微倾斜着陆时提供稳定支撑。

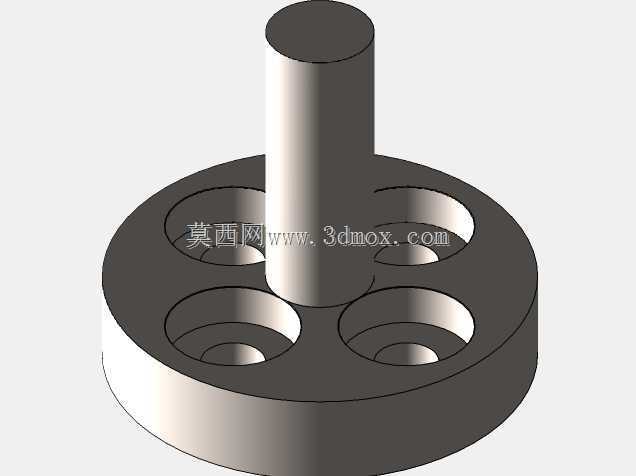

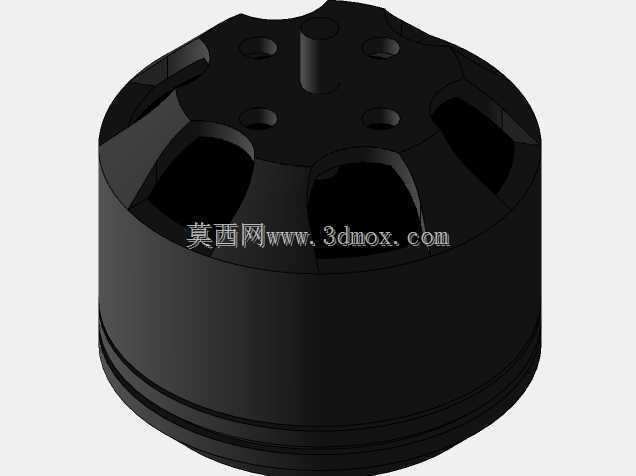

　　动力匹配上，四旋翼依靠不同电机的转速差实现升降、俯仰、横滚和偏航。结构设计要为这种控制方式提供足够刚度：机臂过软会导致动力响应迟滞，桨尖位置在大推力下产生明显抖动；机臂过重又会增加转动惯量，使姿态变化迟钝。因此，机架材料和截面形式需要在刚度、重量与加工可行性之间取得平衡。电机安装面应保证同轴度，螺丝孔位与电机底座匹配，螺旋桨锁紧结构要能防止正反转工况下松脱。

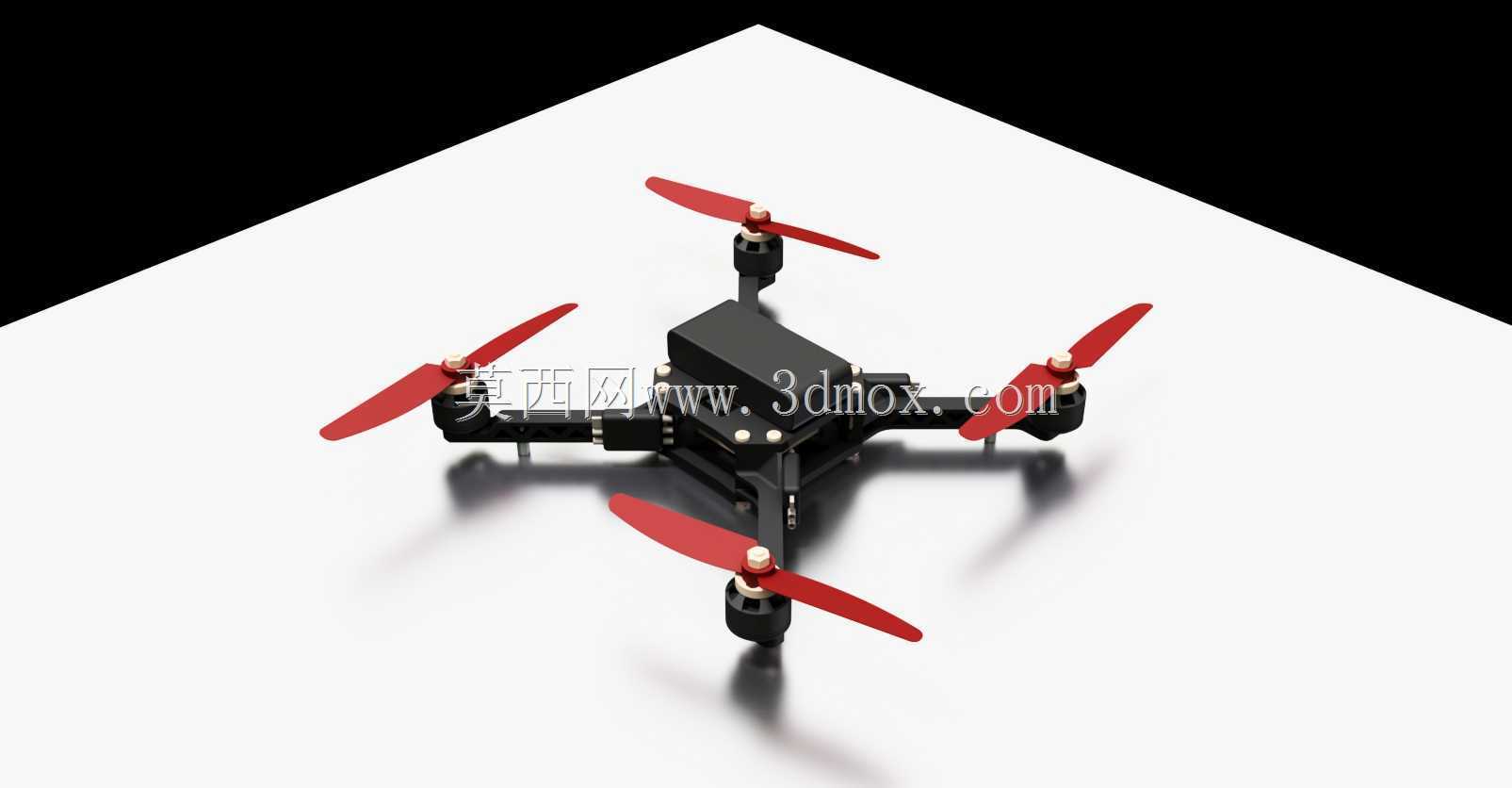

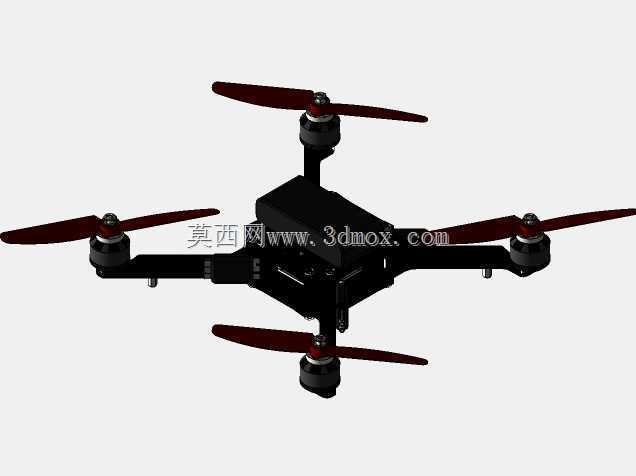

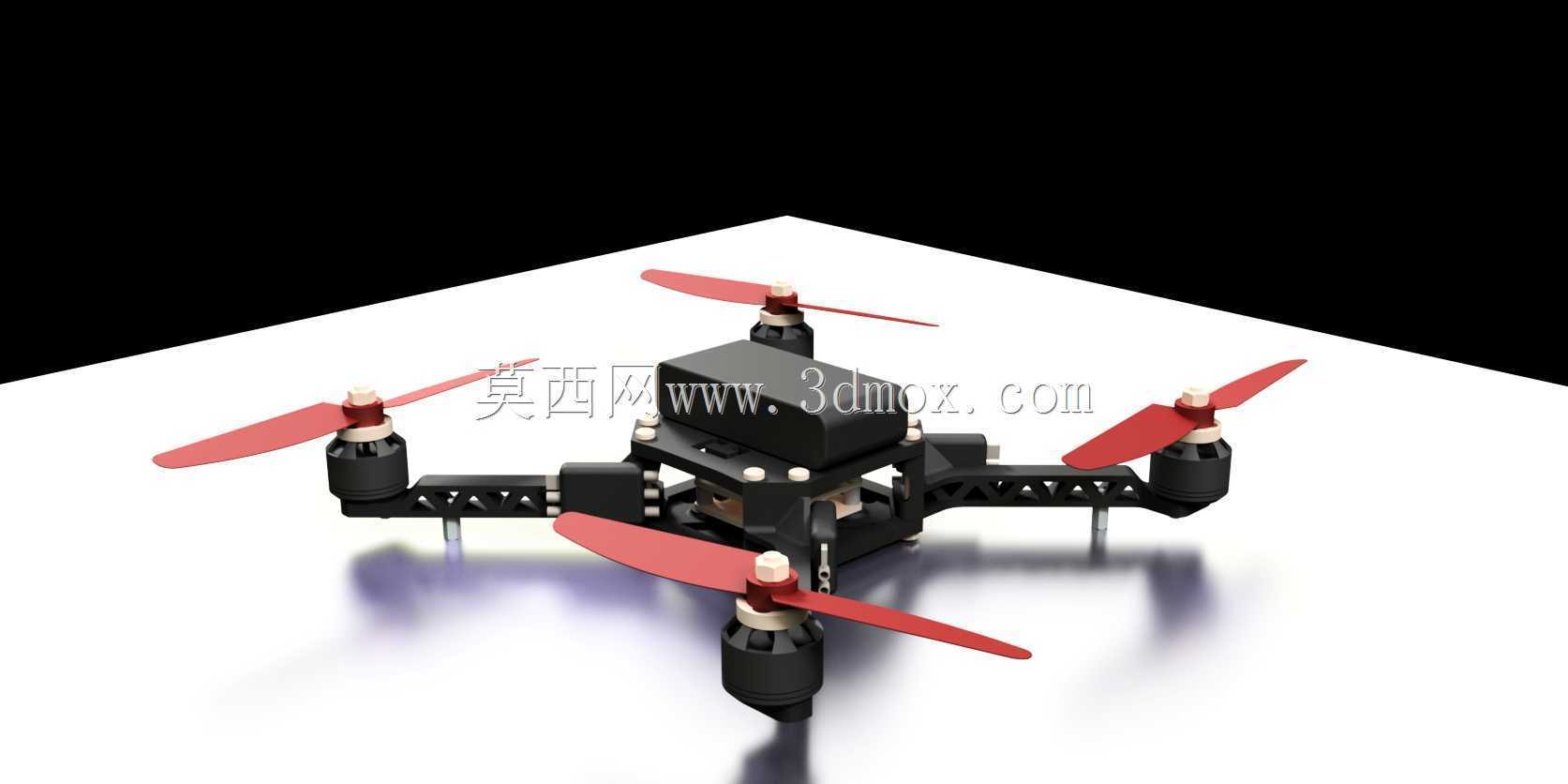

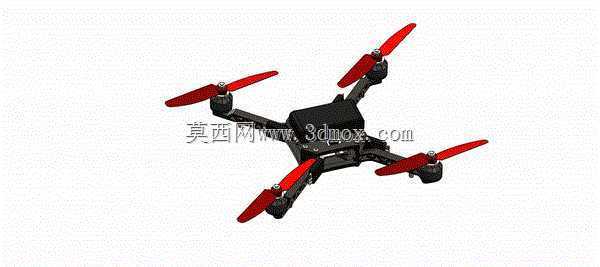

　　三维结构处理时，可先建立机身中心坐标系，再按四个方向阵列机臂和动力组件，但左右桨叶不能简单完全复制，需要体现正反桨的气动和安装差异。旋翼与电机之间保留清晰的装配关系，中心壳体上的开孔、线槽和固定柱应服务于实际布线与零件安装。外观渲染中可见黑色机架配红色桨叶，视觉对比明显，便于观察旋翼姿态；工程设计上更重要的是确认桨叶旋转域、机身包络、检修空间和重心位置。

　　在巡检或航拍应用中，该类无人机可携带轻量化摄像模块完成近距离图像采集，飞行路径多为低速、低空、短半径任务。结构上应为相机或传感器提供稳定安装面，减少机臂振动向任务设备传递。若后续增加防护圈、云台或折叠机臂，还需要重新评估全机重量、桨叶净距和折叠锁定可靠性。整体来看，该模型完整表达了微型四旋翼平台从机架、机臂、电机、螺旋桨到中心设备舱的基本构成，适合用于飞行动力布局分析、零部件装配练习以及小型无人机结构方案沟通。
