四旋翼航拍无人机机架动力总成结构

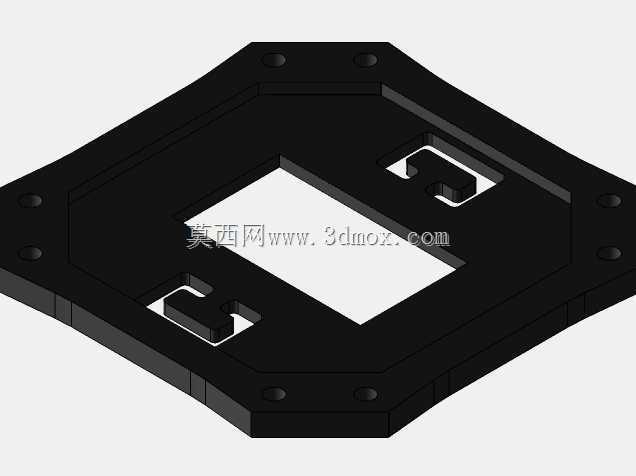

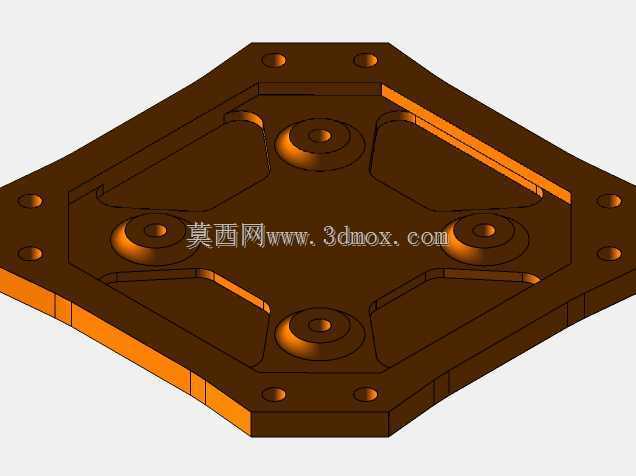

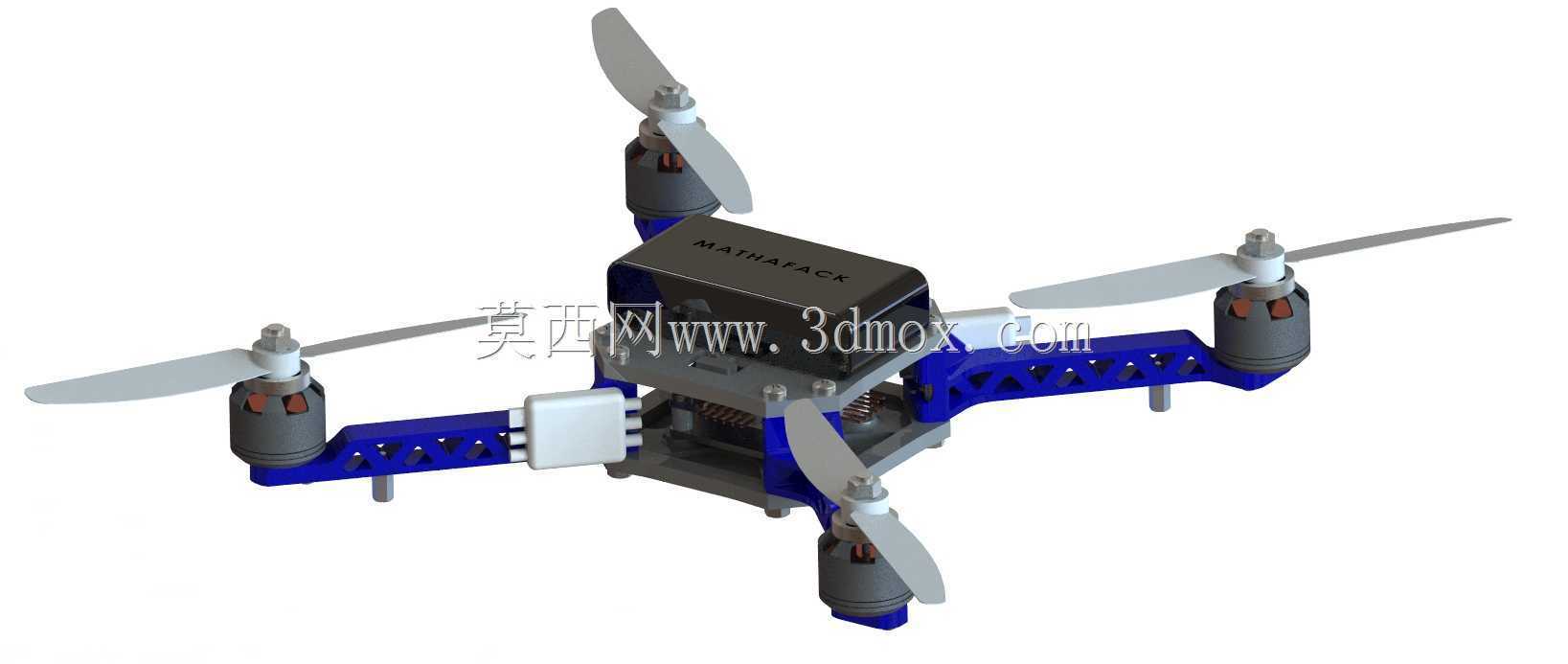

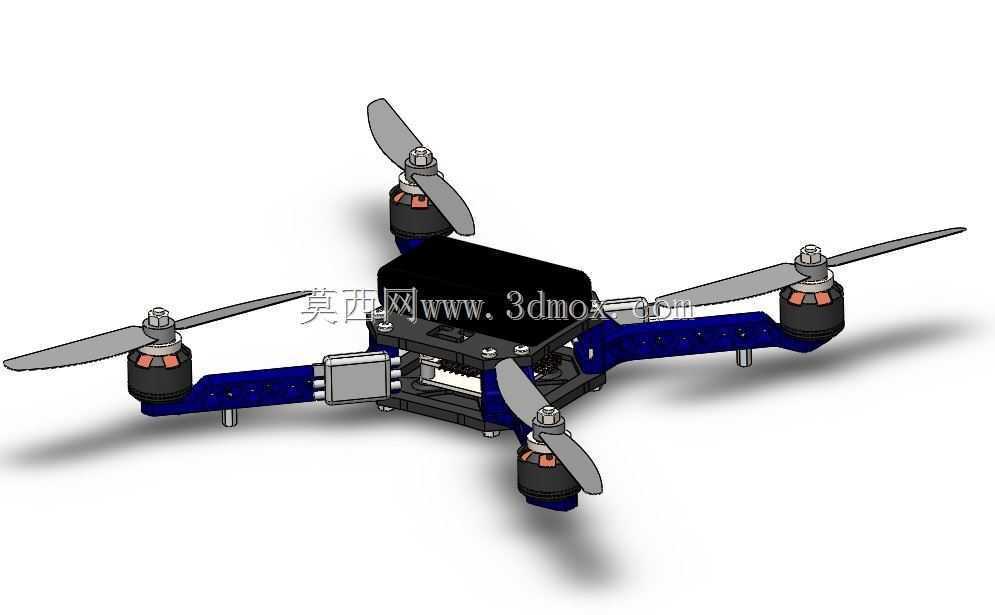

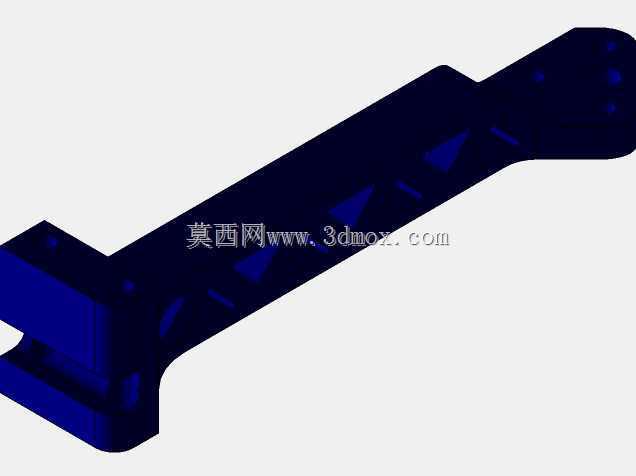

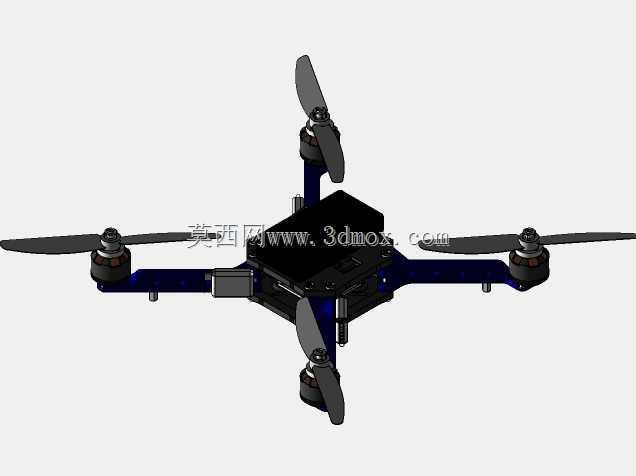

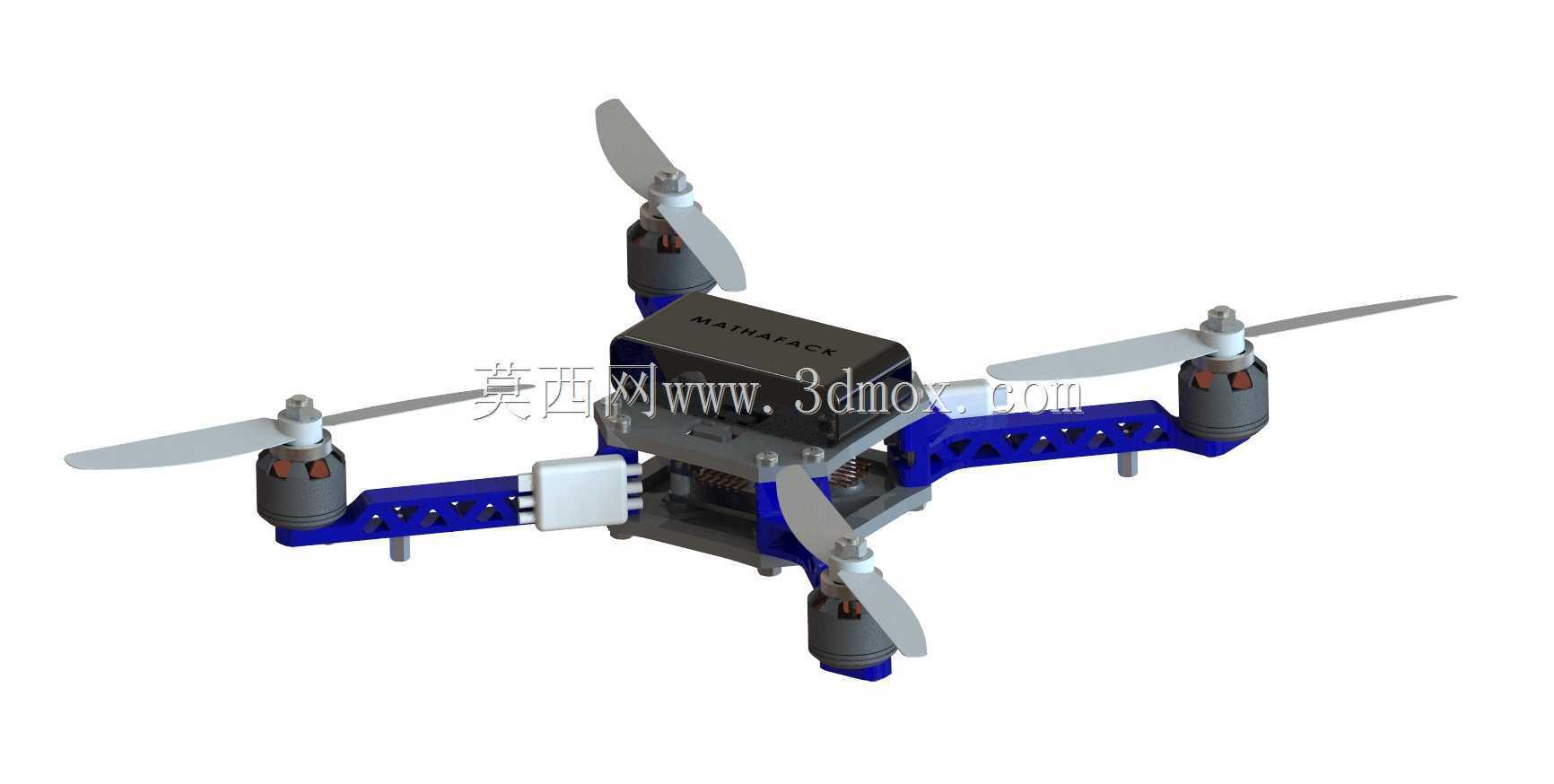

　　这套四旋翼飞行平台的结构方案围绕低空巡检、航拍测绘、教学实验和小型载荷挂载场景展开，整机采用十字交叉式机臂布局，四个旋翼单元分别布置在机架外伸端，通过对角旋翼转向配对抵消反扭力矩，实现垂直起降、悬停和低速机动。从结构拆解视角看，机臂主体采用带连续减重孔的梁式构型，蓝色外伸臂在保证抗弯截面高度的同时，沿臂身开设规则镂空孔，既降低整机起飞重量，也为电机电源线、电调信号线预留走线空间，避免线材外露被螺旋桨气流扰动或在起降剐蹭中受损。机臂与中心承载舱之间通过块状连接座过渡，连接座同时承担机臂定位、紧固件预埋和起落支撑柱安装功能，四个方向的装配基准统一，便于单件加工后快速组配，也能在单侧机臂受撞击变形后单独更换，降低维护成本。

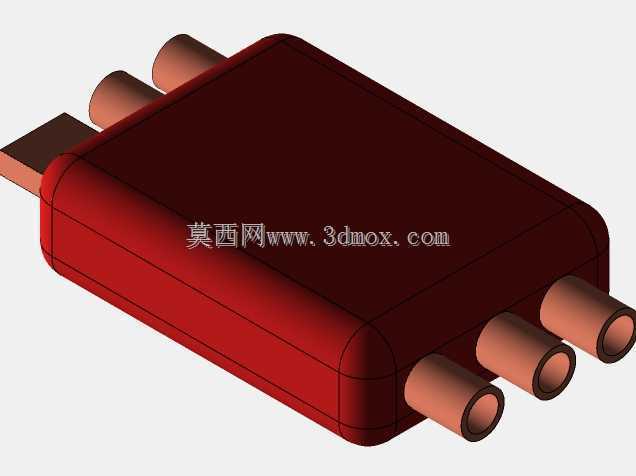

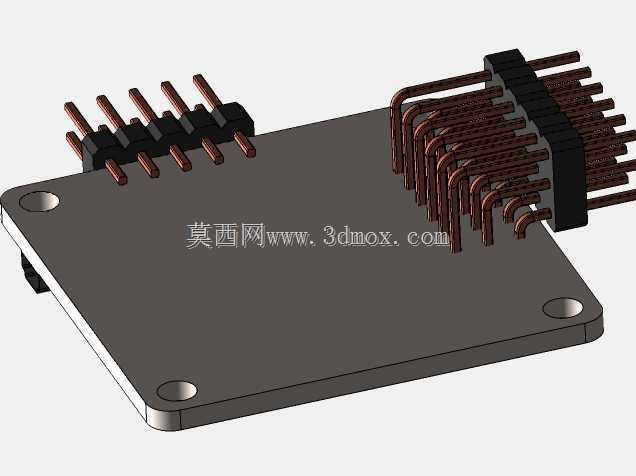

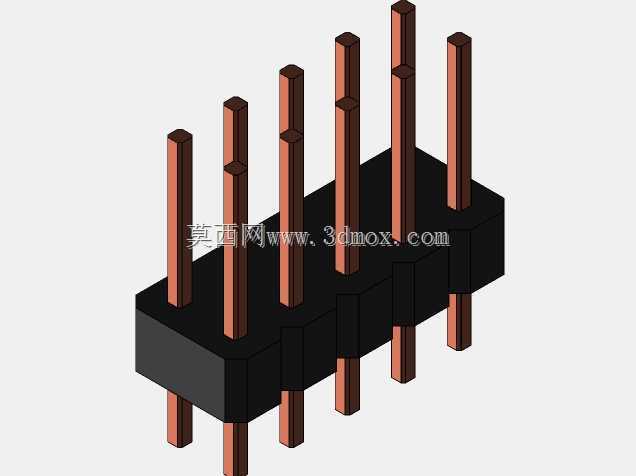

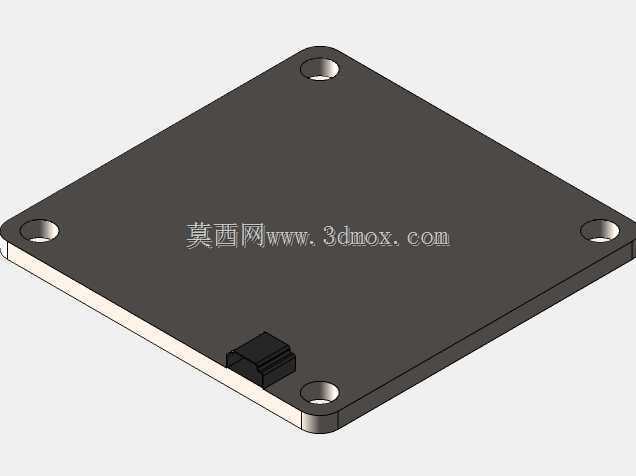

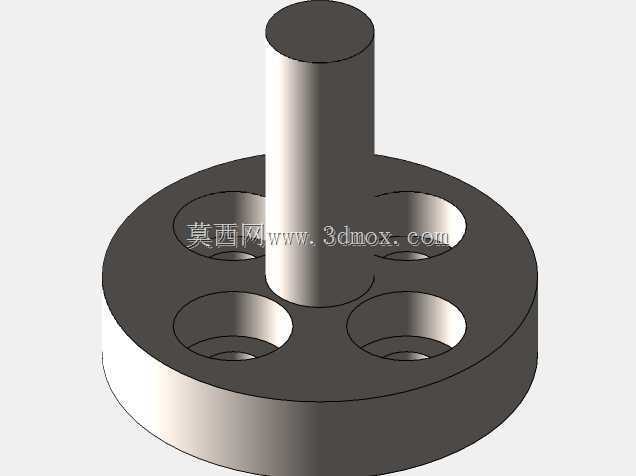

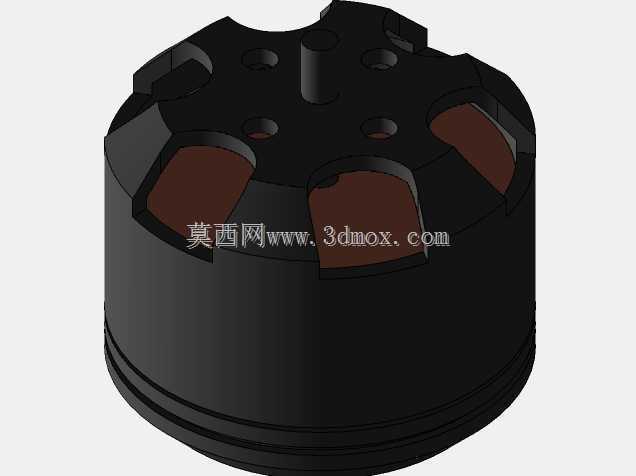

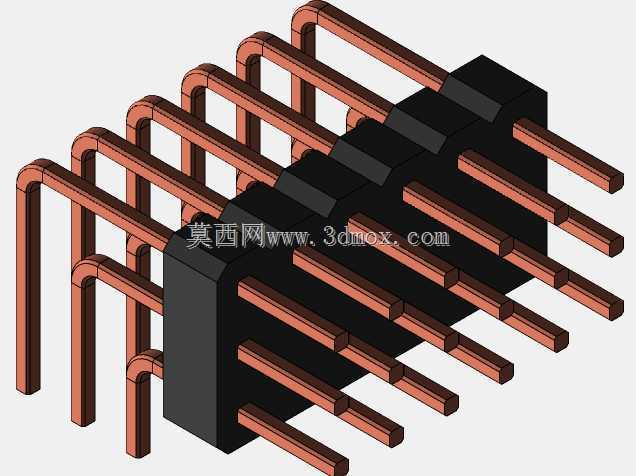

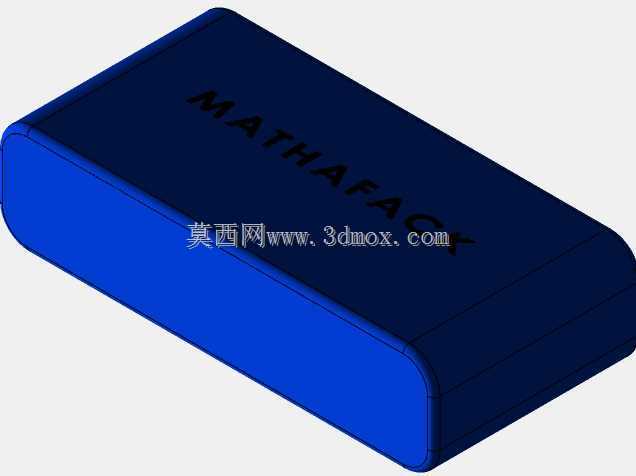

　　动力单元位于每根机臂末端，由无刷电机、电机安装座、两叶螺旋桨和桨夹组成。电机座贴合机臂端面设置，安装孔位与电机法兰孔对应，螺旋桨通过桨夹压紧在电机输出轴上，桨叶采用细长翼型，转动时形成覆盖机臂外侧的桨盘。四组桨盘平面保持同一高度，可减少不同旋翼间的气动高差带来的姿态耦合；相邻机臂长度经过匹配，使相邻桨尖之间保留安全间隙，在大姿态角机动时不会出现桨叶干涉。中心舱段上方布置方形设备盒，用于容纳飞控板、电池、接收机或任务载荷，设备盒通过支撑柱与下层机架隔开，中间留出散热和走线夹层；舱体侧面设置接插件区域，电调输出线、电机线和信号线束可在夹层内规整汇集，减少杂乱线束对重心的影响。

　　机架下方设置细柱状起落支撑，支撑点向外展开，在地面停放时形成稳定支撑多边形。起落柱高度经过权衡，既要让中心设备盒和任务载荷离开地面，避免降落冲击直接传递到飞控和电池，又不能过度增加迎风面积和整机重心高度。对于挂载小型相机、传感器或采样装置的使用场景，中心舱底部可扩展载荷挂板，挂板孔位与机架横梁对应，便于根据任务更换相机云台、气体检测模块或通信中继设备。

　　设计思路上，该结构优先保证动力布置对称和重心落在旋翼升力中心附近。中心舱质量集中，机臂外伸段尽量轻量化，使整机转动惯量控制在合理范围内，有利于飞控调节姿态响应。机臂截面并非简单等厚板材，而是在靠近中心座位置保留较高结构强度，向末端过渡时配合镂空减轻重量，这种变刚度处理能够承受电机持续振动和降落冲击，同时避免机架过重导致续航下降。电机座与机臂之间的连接面需要保证平面度，否则电机轴线会相对桨盘平面倾斜，引起偏航或横滚方向的持续微调；在三维建模时，电机安装面、机臂定位面和中心舱基准面之间的配合关系需要明确，装配后才能检查旋翼轴线是否平行于机体法线。

　　从安装边界看，四组旋翼决定了整机的最大外包络，机臂展开后桨尖构成主要外形尺寸，运输或收纳时可将机臂设计为可拆卸或折叠接口，但连接位置必须保留足够的锁紧刚性，防止飞行中出现臂体松动。中心设备盒的长宽尺寸受相邻机臂根部间距限制，盒体不能侵入旋翼旋转圆柱范围；底部载荷安装面与螺旋桨旋转平面之间需要保持垂向距离，防止吊挂物在摆动时触碰桨叶。线束布置应沿机臂内侧或孔位穿过，弯曲半径满足线材疲劳要求，电机振动区域要设置缓冲或固定点，避免接插件长期受振松脱。

　　在实际应用中，这类四轴平台不追求高速飞行，而强调悬停稳定性、结构可维护性和载荷扩展能力。巡检场景下，机架需要承受电池和传感器的持续重量，并在室外微风环境中保持结构刚性；教学实验场景下，外露的机臂、电机、桨夹和中心舱结构便于学习者理解升力产生、力矩平衡和飞控安装逻辑；测绘航拍场景下，对称布局和稳定的设备舱能够为相机提供清晰的拍摄基准。整体模型把机架、动力、旋翼、设备舱和起落支撑作为一个完整系统表达，既呈现外观造型，也保留了装配关系、安装孔位和运动干涉检查所需的结构细节，可用于无人机结构方案评审、零部件改制、教学演示以及后续工程图样深化。
