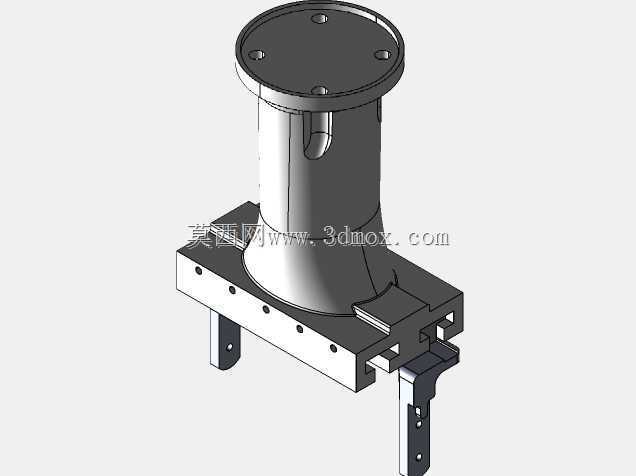

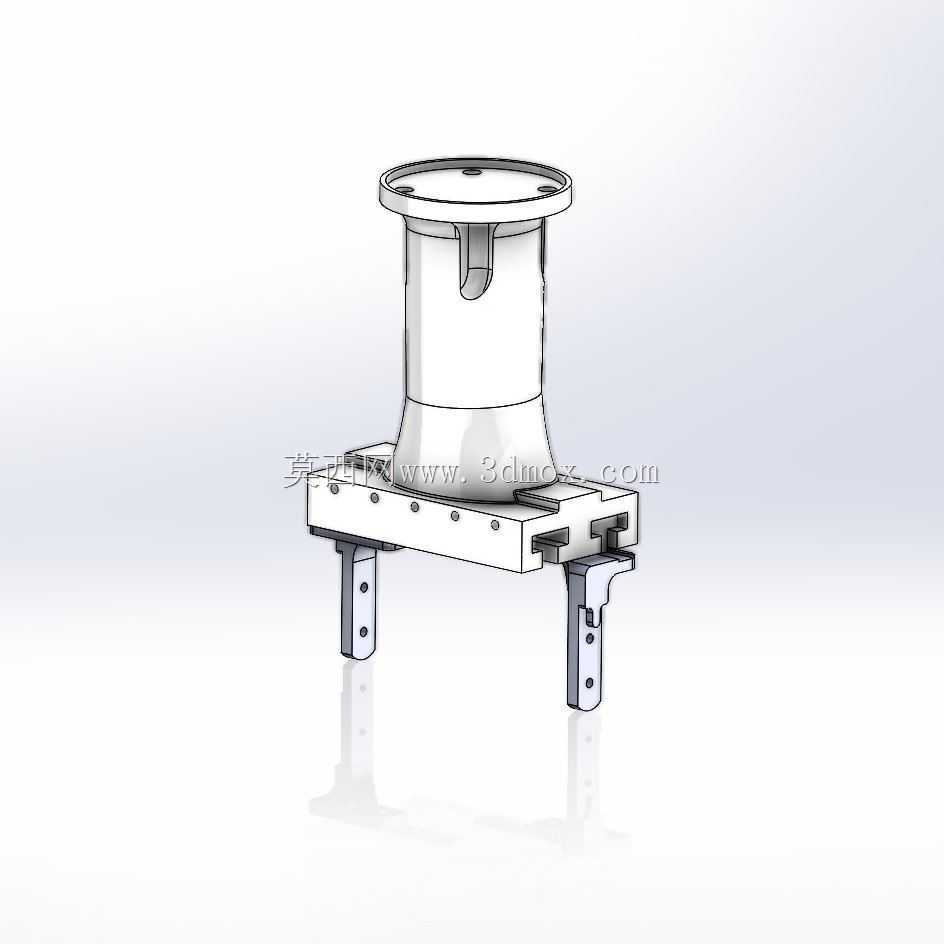

这套末端执行器面向轻载协作机器人的取放工位,结构上采用顶部法兰转接、中部气缸驱动、底部双指平移夹持的布置方式,适合在3C装配、实验室样本转运、小件包装、注塑件取出以及教学实训单元中使用。它不是单纯的夹爪模型,而是把机器人连接界面、驱动主体、导向安装板和可更换指爪整合在一起,实际选型时可以直接围绕机械臂末端负载、工件轮廓和工位节拍进行校核。
从使用场景看,夹持器安装在OB7机械臂末端后,可完成规则盒体、圆柱件、薄壁塑料件和小型工装件的抓取。顶部圆形法兰预留了周向连接孔,能够与协作机器人输出端形成稳定连接;法兰下方的过渡段承担定位和承载作用,避免驱动力直接作用在单薄连接板上。中部立式主体容纳驱动与导向结构,外形紧凑,在机器人进入狭窄料盘或设备内腔时,能够减少外轮廓干涉。
底部夹持机构是该工装的关键部分。横向安装板通过多组紧固件与主体连接,板上设置了滑块运动区域和指爪安装位置,两根夹指沿近似平行方向开合。这样的布局适合夹持宽度变化不大的工件,也便于根据产品外形更换指端。指爪外侧采用折弯式加长结构,下端保留安装孔位,工程应用中可以在指面增加橡胶垫、V型块、仿形垫块或真空吸附附件,从而适应不同摩擦系数和表面质量要求的工件。
设计思路上,该结构优先保证末端连接刚性和夹持中心线的一致性。机器人法兰、驱动主体和夹指安装面基本沿同一竖直轴线布置,抓取产生的偏置力矩相对可控;横向板件则扩大了夹指间距,使夹爪能够越过料盒边缘或夹具边框。对于需要深入托盘、周转箱或机床夹具内部取件的工位,这种“窄主体、宽指距”的组合比整体宽大的电动夹爪更有空间优势。
运动与受力方面,双指开合由中部驱动件提供动作,夹指在滑块带动下同步靠近或远离工件。夹持力需要结合气源压力、指长和工件重量进行匹配:指端越靠下,力臂越长,对滑块和连接板的弯曲影响越明显;若抓取较重或较高的工件,应缩短有效指长、增加指面摩擦材料,并降低机器人加减速阶段的惯性冲击。模型中可见的螺钉、销孔和台阶面,为实际装配时的定位、锁紧和维护留出了边界。
安装边界需要重点关注三类尺寸。第一是顶部法兰直径和孔位分布,它决定能否直接适配协作机器人腕部;第二是主体外径与高度,影响机器人在门架、护网、料仓之间的姿态空间;第三是底部夹指闭合后的最小宽度、张开后的最大跨距以及指端到法兰端面的距离,这些尺寸直接关系到可抓取工件范围和机器人示教点位置。若在密集料盘中使用,还应校核夹指张开时是否会触碰相邻工件。
在结构细化时,连接板宜采用轻量化但刚性足够的板材,滑块导轨区域需保证平行度,否则长期往复动作会出现夹指偏摆。指爪下端的孔位可用于安装快换接头,使多品种产线在更换产品时不必拆卸整个夹持器。对于洁净室或食品相关场景,可将外露件改为耐腐蚀材料并增加圆角;对于机加工上下料场景,则可在指面增加定位台阶,提高重复抓取一致性。
三维建模时,法兰连接孔、气缸外形、滑块导轨、夹指折弯段和紧固件都应保留明确的装配关系,这样后续做干涉检查、机器人离线编程和工位布局时,才能真实反映末端工具在运动过程中的包络空间。尤其在第六轴旋转、手臂缩回和夹爪进入工装夹具的动作中,模型外轮廓直接决定安全距离。通过该结构可以看到,协作机器人夹持工装并不只追求夹持力,更需要在连接可靠性、指爪适应性、空间通过性和维护便利性之间取得平衡。
