六轴多关节简易夹持机械臂结构

　　这套六轴多关节机械臂结构面向小型工位自动化、教学实验、轻型搬运以及机械结构验证场景，整体采用底座回转、多段臂体俯仰、腕部姿态调整和末端夹爪开合的组合方式，能够在有限占地范围内完成较复杂的空间取放动作。底座部分承担整机支撑与第一轴回转功能，下部设置稳定的安装接触面，适合固定在工作台、工装架或移动小车上。底座上方的回转座与立臂相连，周边保留紧固件布置空间，便于后续增加驱动件、限位块、传感器和走线支架。实际布置时，需要重点确认底座固定孔位、地脚边界以及回转半径，避免臂体在极限摆角下与周边护栏、料盘、输送线或操作人员工位发生干涉。

　　臂体部分采用串联式关节布局，大臂与小臂通过铰接结构连接，关节处可见明显的转轴、侧板和加强连接区域。该类结构的设计思路是在保证杆件刚度的同时控制整体重量，使臂体在伸展状态下仍能保持较稳定的姿态。大臂主要负责抬升和远距离 reach，小臂负责补偿工作半径与高度，腕部则用于调整末端执行器朝向。对于轻型抓取任务，这种多关节方案比直角坐标机构更灵活，能够绕过简单障碍，在料箱、机床上下料位、检测台和装配夹具之间完成多点位移动。若用于工业重型场景，需要在现有杆件截面、铰接轴径、连接螺栓和驱动选型上进一步强化，尤其是臂体受弯较大的中段和关节根部，应结合负载、臂长、加速度进行刚度与疲劳校核。

　　末端执行器为双指式夹持结构，爪指呈张开状态，适合抓取规则块状件、圆柱件或带有平行夹持面的工件。夹爪与腕部之间设置连接界面，后续可替换为真空吸盘、气动手指、电动夹爪或专用夹具，以适配不同物料。夹爪设计时不能只关注开合范围，还需要考虑指尖接触位置、夹持力方向、工件重心与腕部法兰中心的偏距。若工件重心远离夹爪中心，腕部和小臂关节会承受附加弯矩，长期高速运行时容易造成轴套磨损、驱动过载或定位重复精度下降。因此在工位规划中，应尽量让抓取点靠近工件重心，并在举升过程中减少悬臂长度。

　　从外形与安装边界看，该机械臂属于紧凑型多关节设备，底座占地面积小，但工作空间并非只由正面投影决定。第一轴回转时，小臂、腕部和夹爪都会在水平面形成扫掠区域；大臂俯仰时，后方和上方也需要预留安全间隙。布置在生产线旁时，应按最大臂展、最低取料位、最高越障位和夹爪最大张开尺寸共同划定防护范围。若配合传送带使用，机械臂底座可置于线体侧方，抓取点落在料盘中心区域，放置点靠近加工设备进料口，从而缩短单次循环路径。若用于教学或实训平台，则可将底座固定在带T型槽的工作台上，周围布置模拟料块、定位治具和启停按钮，用于演示轨迹规划、关节坐标与直角坐标切换。

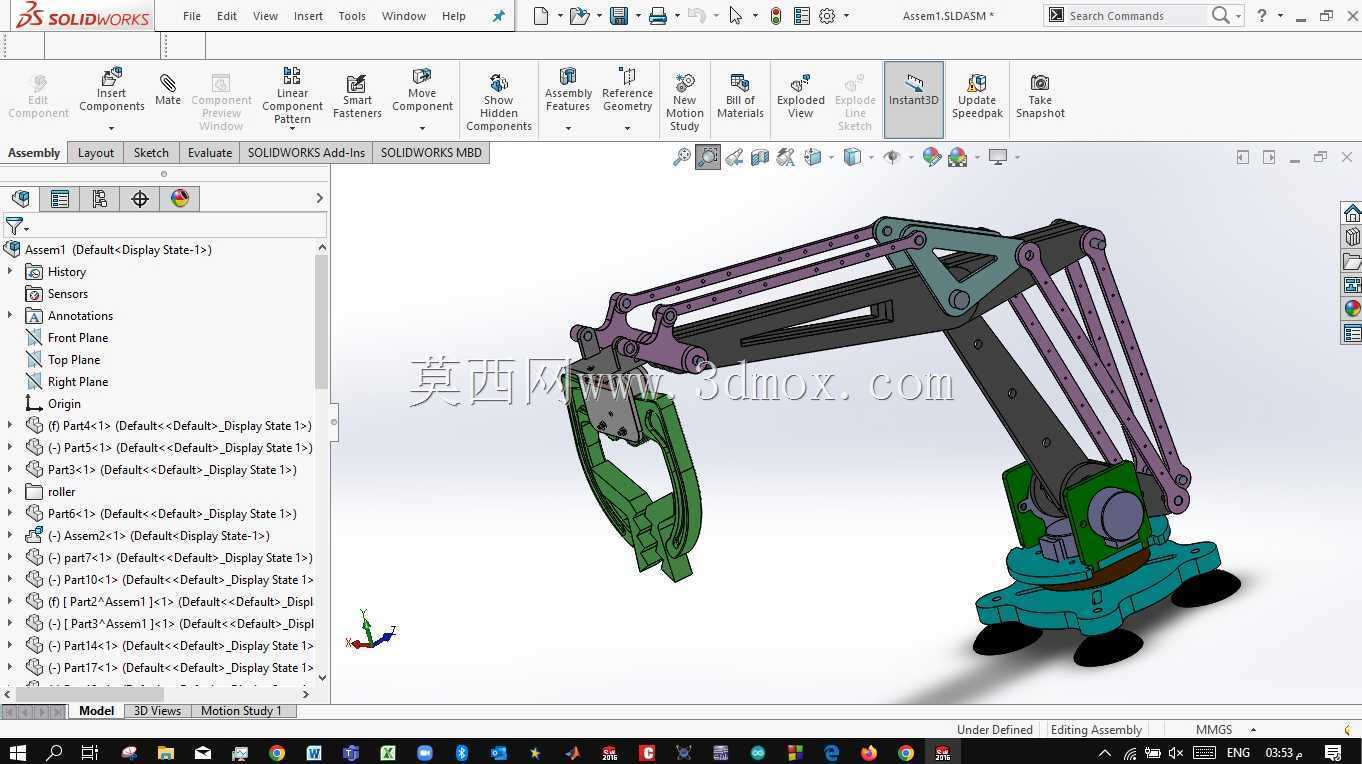

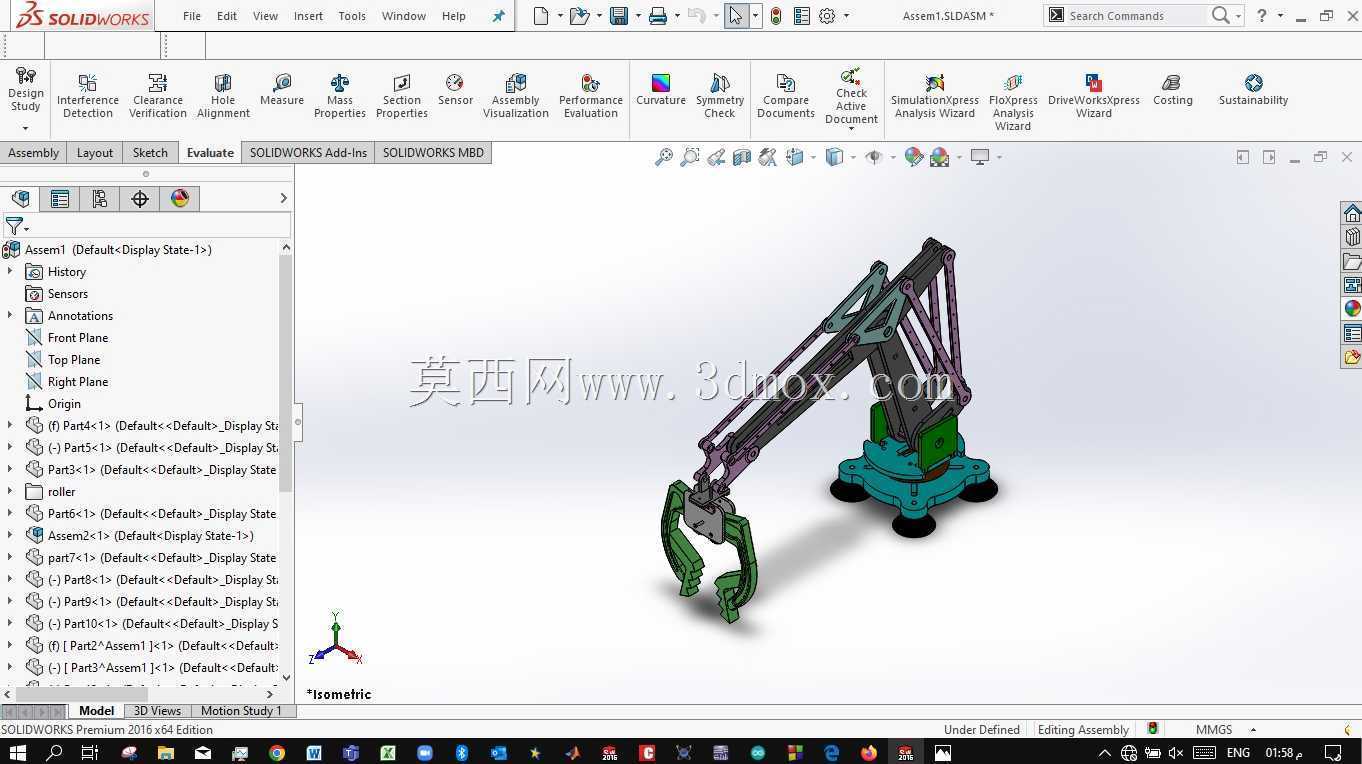

　　结构建模层面，该方案把臂体侧板、关节轴、底座、回转支承区域、夹爪指体和紧固件关系表达得较清楚，适合作为机械原理分析、运动干涉检查和二次设计的基础。工程师在复用该结构时，可先根据目标负载确定末端工具重量和工件重量，再反推各关节扭矩、转速和减速比；随后校核臂体侧板厚度、铰接轴跨度、轴承选型以及底座固定方式。驱动形式可根据预算与精度要求选择步进电机、伺服电机或电动推杆，传动环节可采用齿轮、同步带、谐波减速器或连杆机构。走线方面，应沿臂体侧面或内部预留线槽，使电机动力线、编码器线和夹爪控制线在关节转动时保持合理弯曲半径，避免被夹压或反复拉扯。

　　该机械臂的实际价值在于提供了一个完整的多轴串联机构参考：它不仅展示了从底座到末端夹爪的空间姿态关系，也呈现了轻型机器人在搬运、上下料、分拣和实验验证中的结构逻辑。通过对关节加强、驱动配置和夹具替换，该方案可从简易演示装置扩展为面向特定工位的自动化执行单元。
