NACA4412翼型平直机翼骨架结构设计

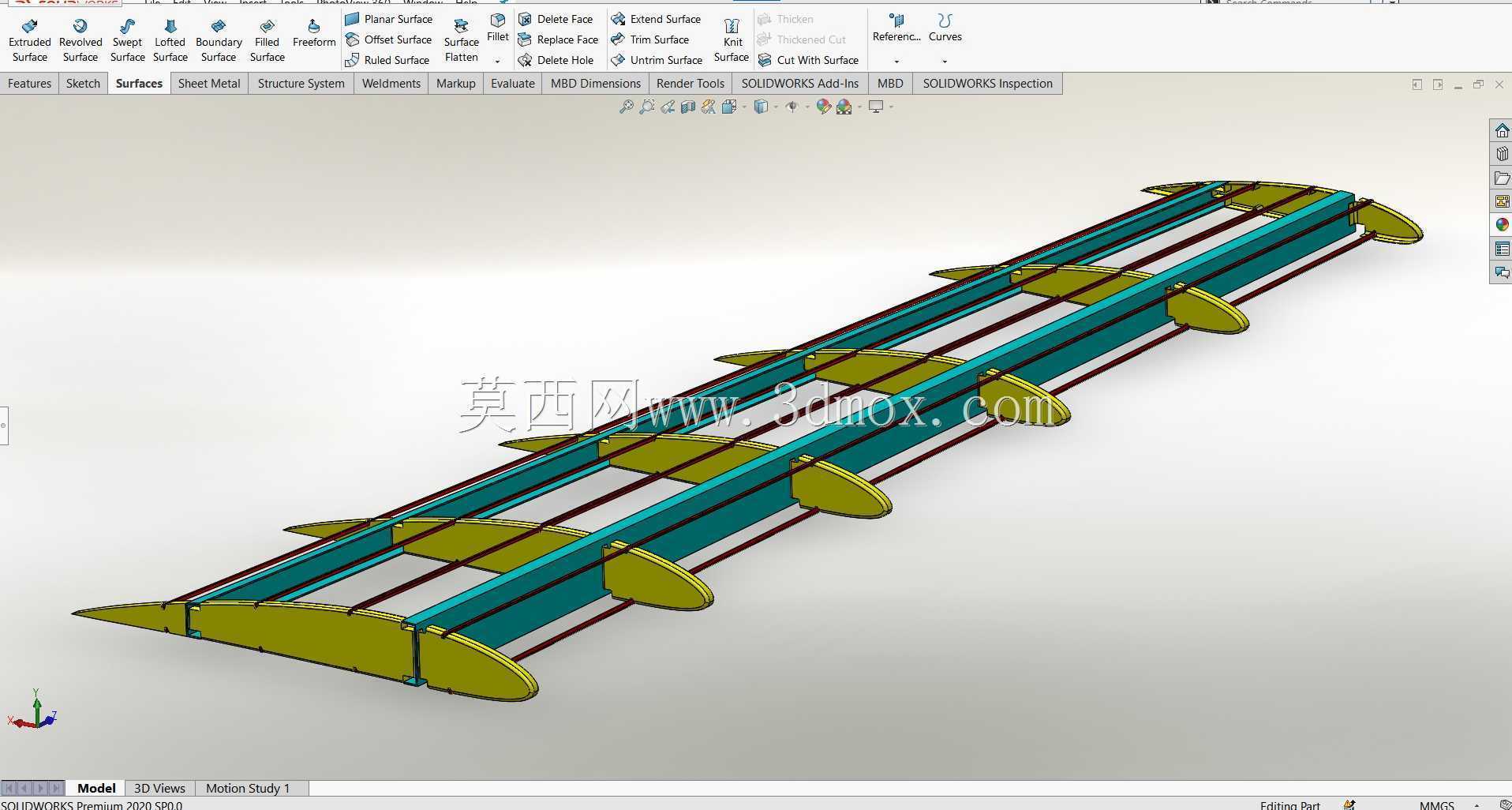

　　这套机翼骨架结构围绕低速固定翼飞行器的升力面需求展开，采用NACA4412低速翼型作为全展向各站位翼肋的成型基准，属于上单翼或中单翼通用航空飞行器、小型验证无人机、航模试验平台可直接复用的承力骨架方案。整个结构沿机翼展向通长布置两根主承力翼梁，梁体采用矩形截面空心杆件，沿弦向前后错开分布，前梁布置在翼型弦长约30%站位，后梁布置在弦长约65%站位，该站位区间恰好覆盖NACA4412翼型的最大厚度区域，既能够最大化梁截面的有效高度，提升机翼整体抗弯截面模量，又避开了机翼前缘需要布置防冰管路、前缘缝翼滑轨的空间，同时给后缘襟副翼的铰接支座预留了充足的安装位置。沿展向等间距排布的翼肋全部采用NACA4412翼型曲线切割成型，

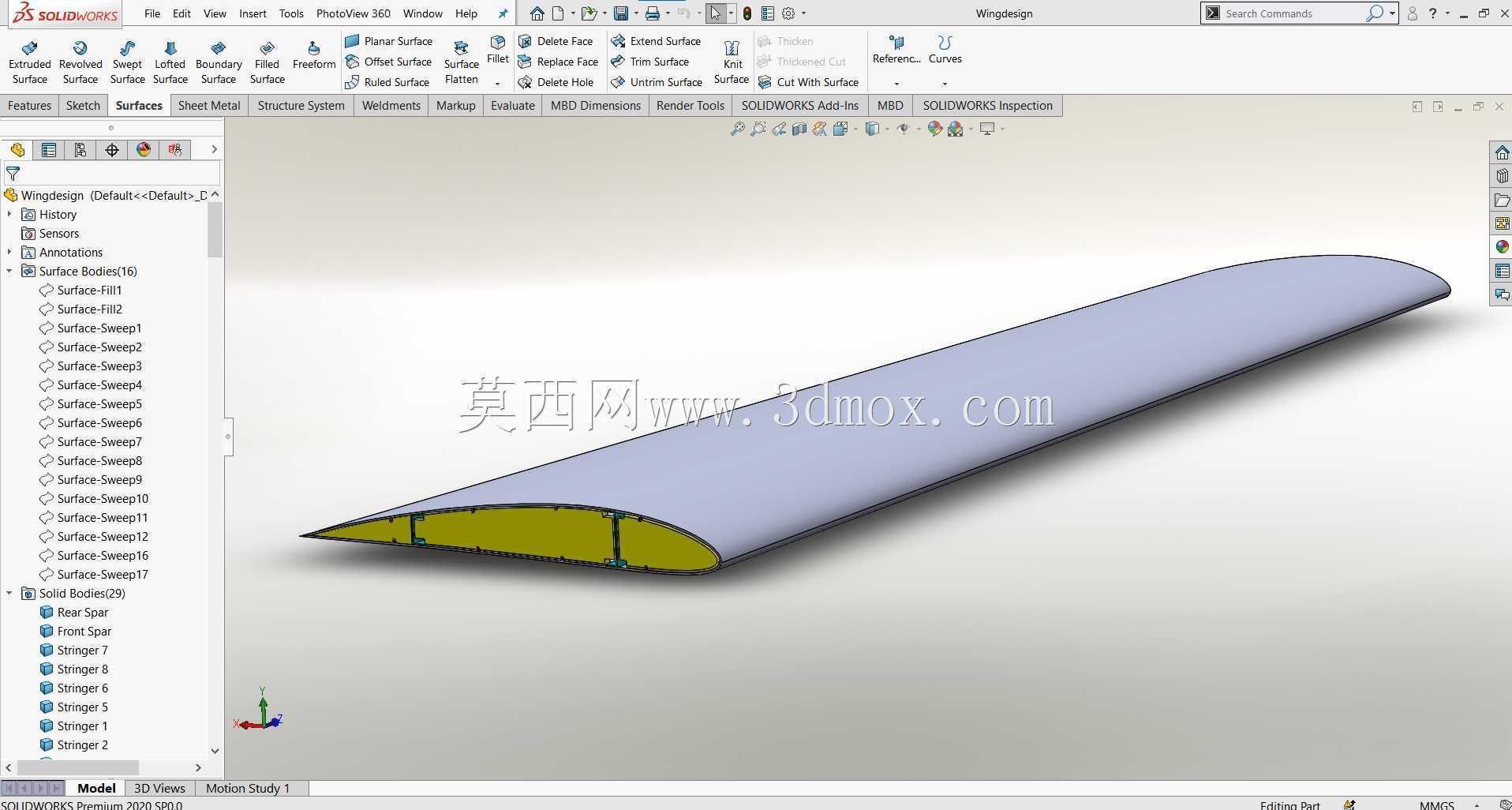

　　翼肋外缘完全贴合翼型理论外形，后续蒙皮铺设后可以直接保证机翼的气动外形精度，不会出现局部凹陷、外形阶差破坏翼面气流附着的问题。每片翼肋上都预留了与两根主翼梁配合的贯穿卡槽，装配时翼梁直接穿过所有翼肋的对应卡槽，通过胶接或者铆接完成固定，这种传力路径非常清晰：飞行过程中蒙皮传递过来的局部气动载荷，先通过蒙皮与翼肋的连接点分散到每一片翼肋上，翼肋再将分布的升力、阻力载荷汇总传递给前后两根主翼梁，最终翼梁把全部弯矩和剪力传递到机身与机翼的对接接头位置。从安装边界来看，这套骨架的翼根端预留了与机身机翼对接框匹配的平直安装端面，翼根处的翼肋厚度相比外侧翼肋适当加大，可在翼根区域额外打孔安装对接螺栓，

　　不需要额外焊接复杂的接头就可以完成机身与机翼的装配。翼尖位置的最外侧翼肋做了收头处理，外形顺滑收窄，后续可以直接加装翼尖整流罩或者翼尖小翼，降低翼尖涡流诱导阻力。NACA4412翼型本身属于经典的低速高升力翼型，相对厚度为弦长的12%，最大厚度位置在弦长30%左右，翼型弯度约4%，在低速迎角下具备很高的最大升力系数，失速特性柔和，非常适合飞行速度在每小时几十到三百公里区间的轻型飞机、长航时无人机使用。这套骨架在设计时特意没有加装机翼内部的油箱、操纵走线等附属结构，留给使用者足够的改造空间：如果需要打造载油机翼，可以在前后梁之间的翼肋围成的空腔内加装软式燃油囊，翼肋上预留的空位可以穿过燃油管路；如果需要布置襟翼、副翼的操纵摇臂和拉杆，

　　可以在后梁之后的后缘空腔内直接固定舵机支座和铰接摇臂，翼肋后缘预设的缺口可以避让舵面偏转的运动行程。从结构减重角度考虑，翼肋在非传力的腹板区域可以后续开设减重孔，只要避开翼梁穿过的卡槽周边、蒙皮连接的外缘边条区域，就不会破坏翼肋的局部刚度，能够在保证翼型外形支撑能力的前提下大幅降低整机结构重量。实际装配过程中，两根平行翼梁的直线度可以通过统一的装配型架保证，所有翼肋的弦向平面都保持与机翼纵轴线垂直，不会出现翼肋偏斜导致的翼面扭转，避免飞行中出现附加的气动滚转力矩。这套结构既可以作为小型载人轻型飞机的机翼原型骨架，也可以等比例缩放后用于大航模、垂直起降无人机的固定翼升力面，甚至可以作为高校航空专业开展机翼静力试验、气动外形验证的教学样件，覆盖从试验验证到实际装机的多类使用场景。
