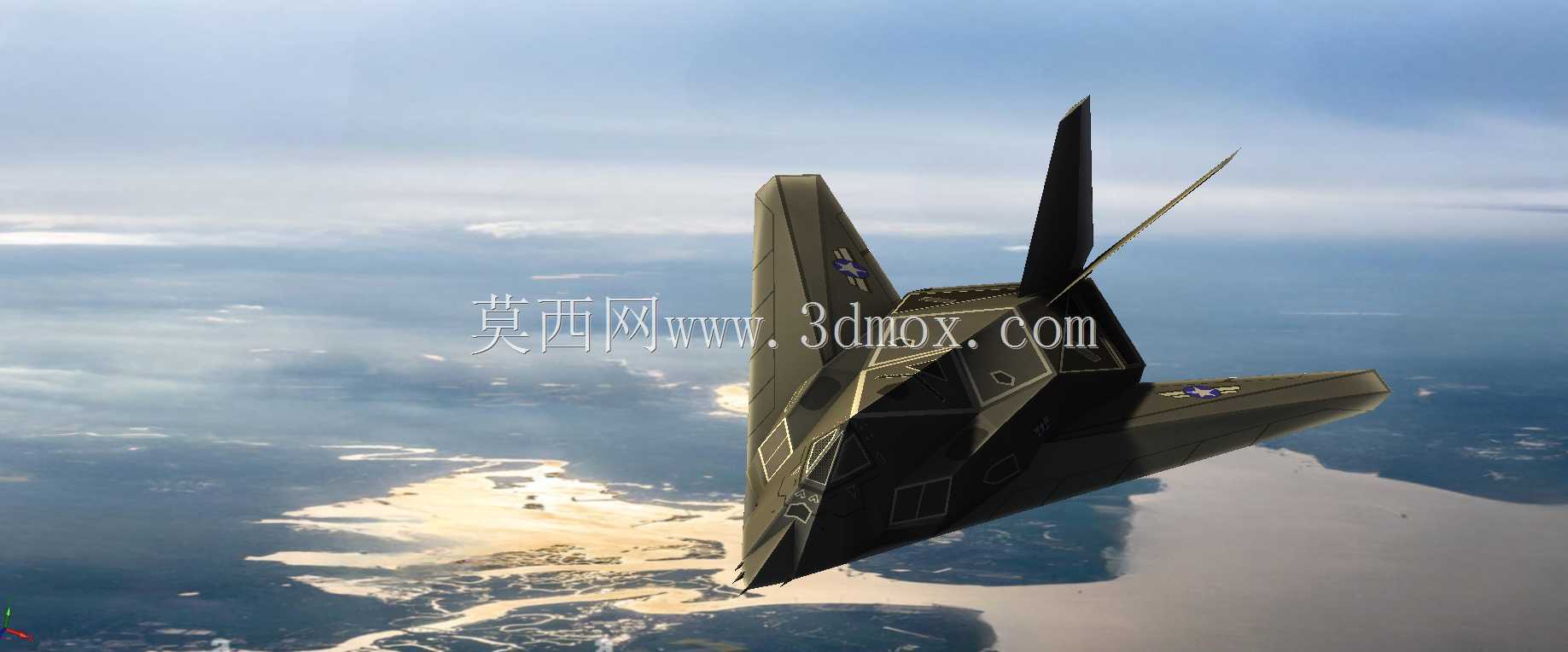

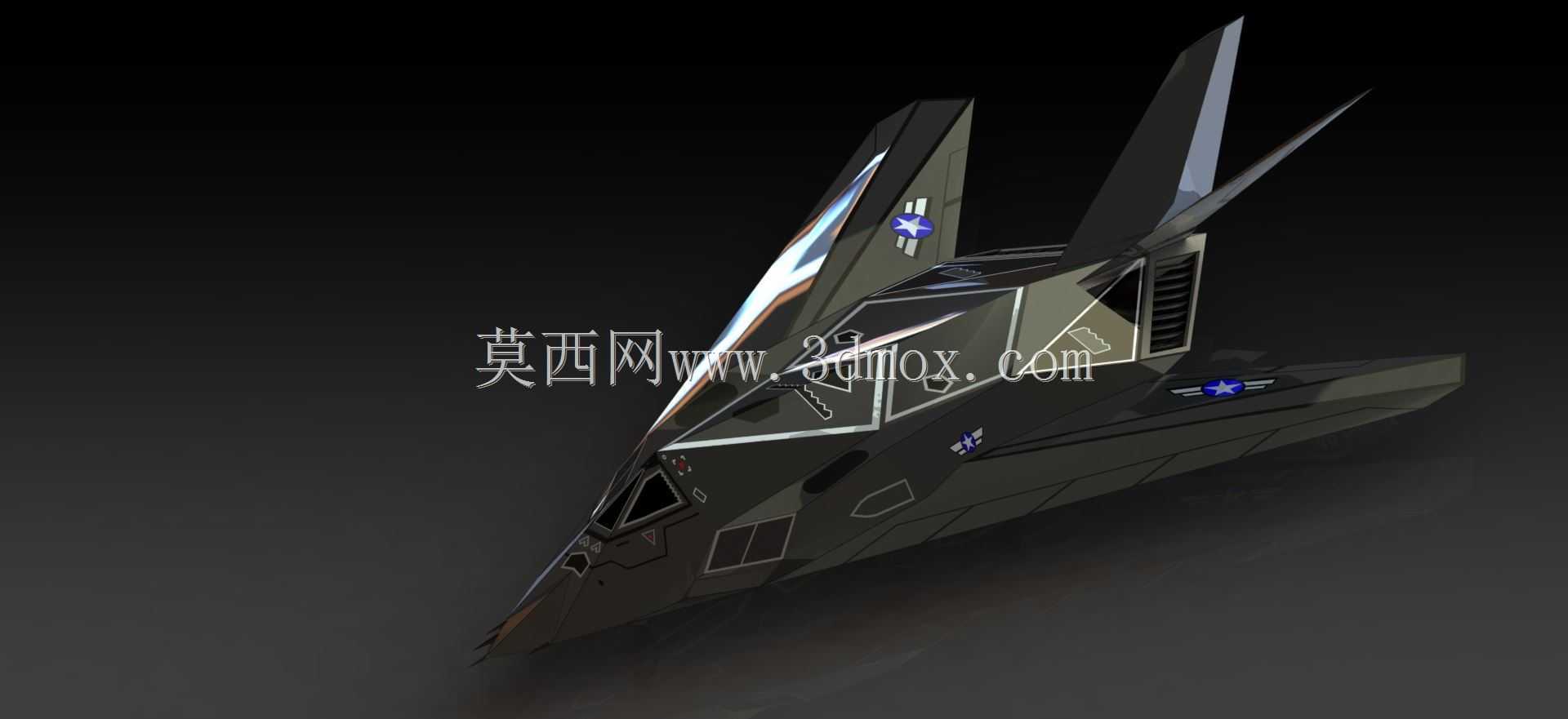

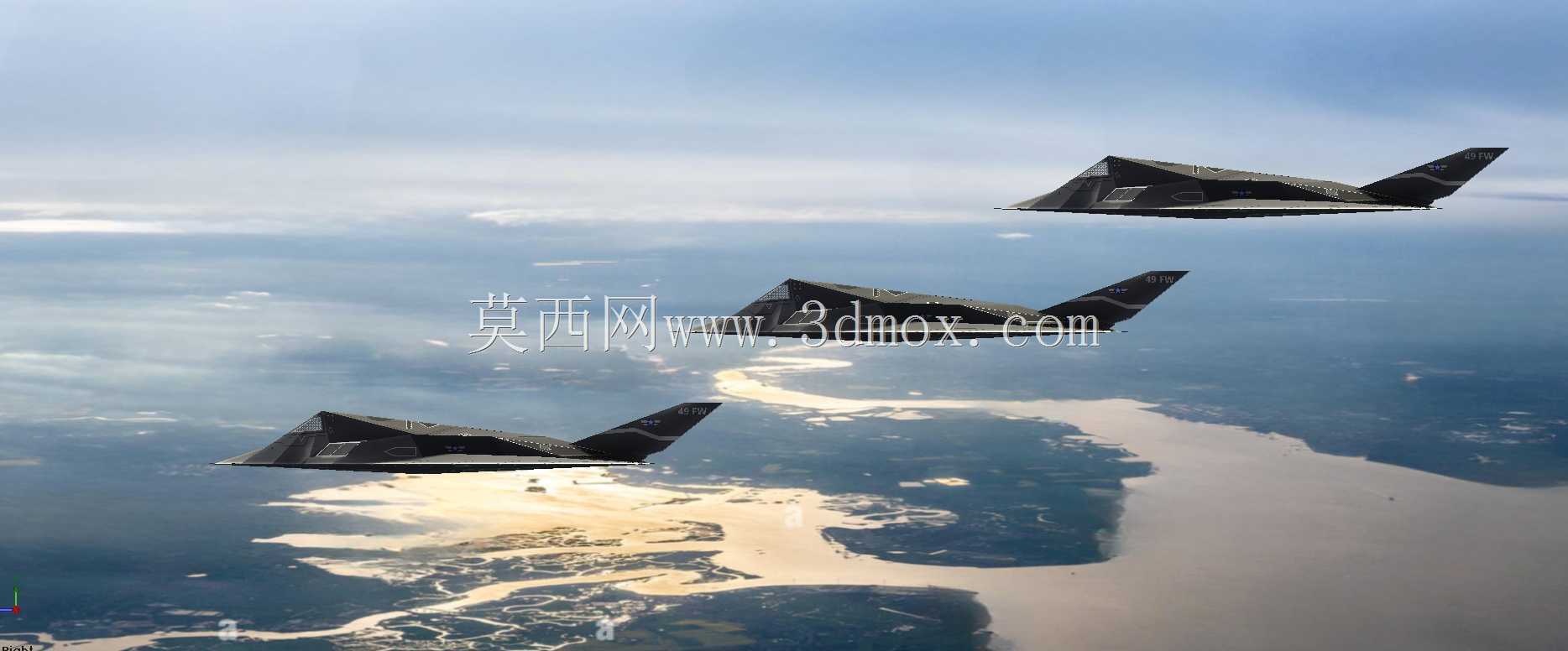

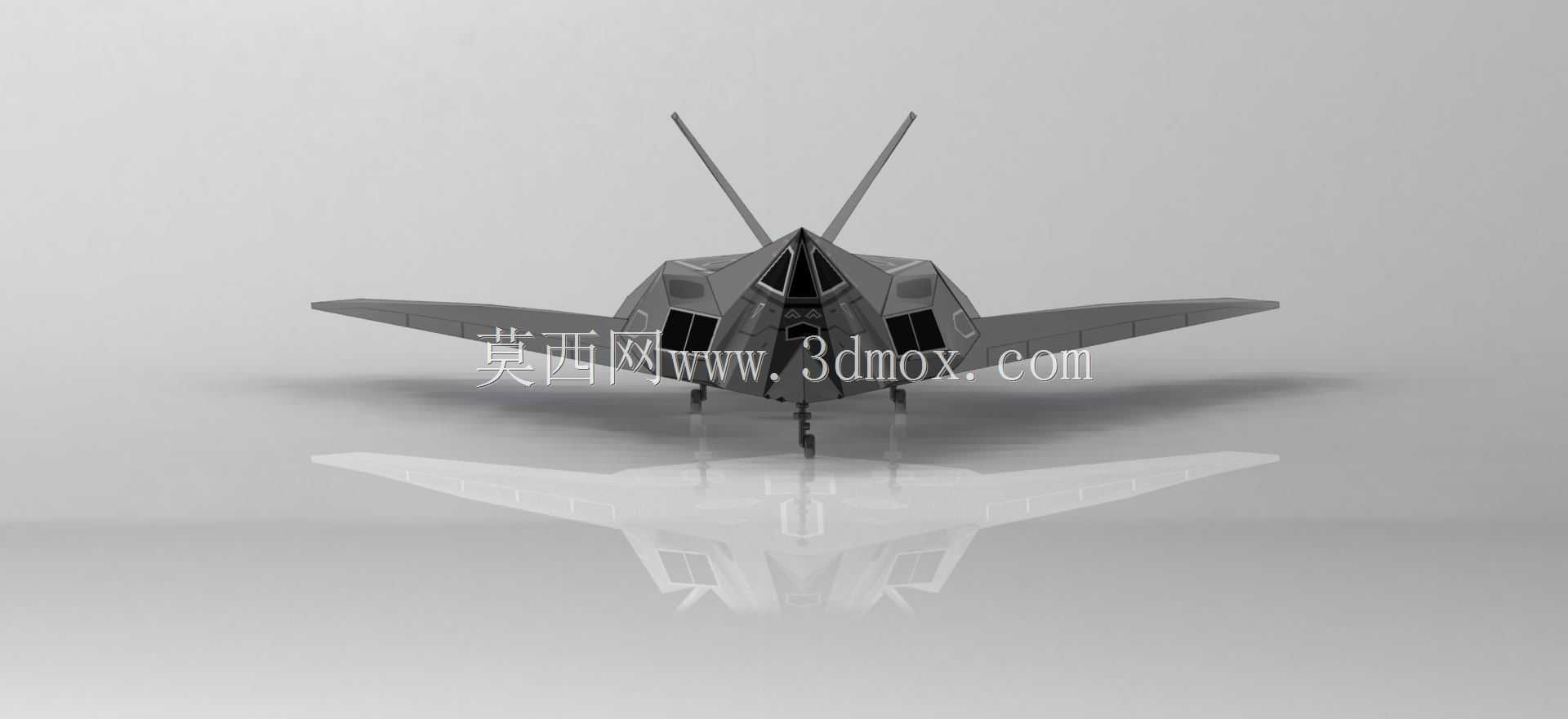

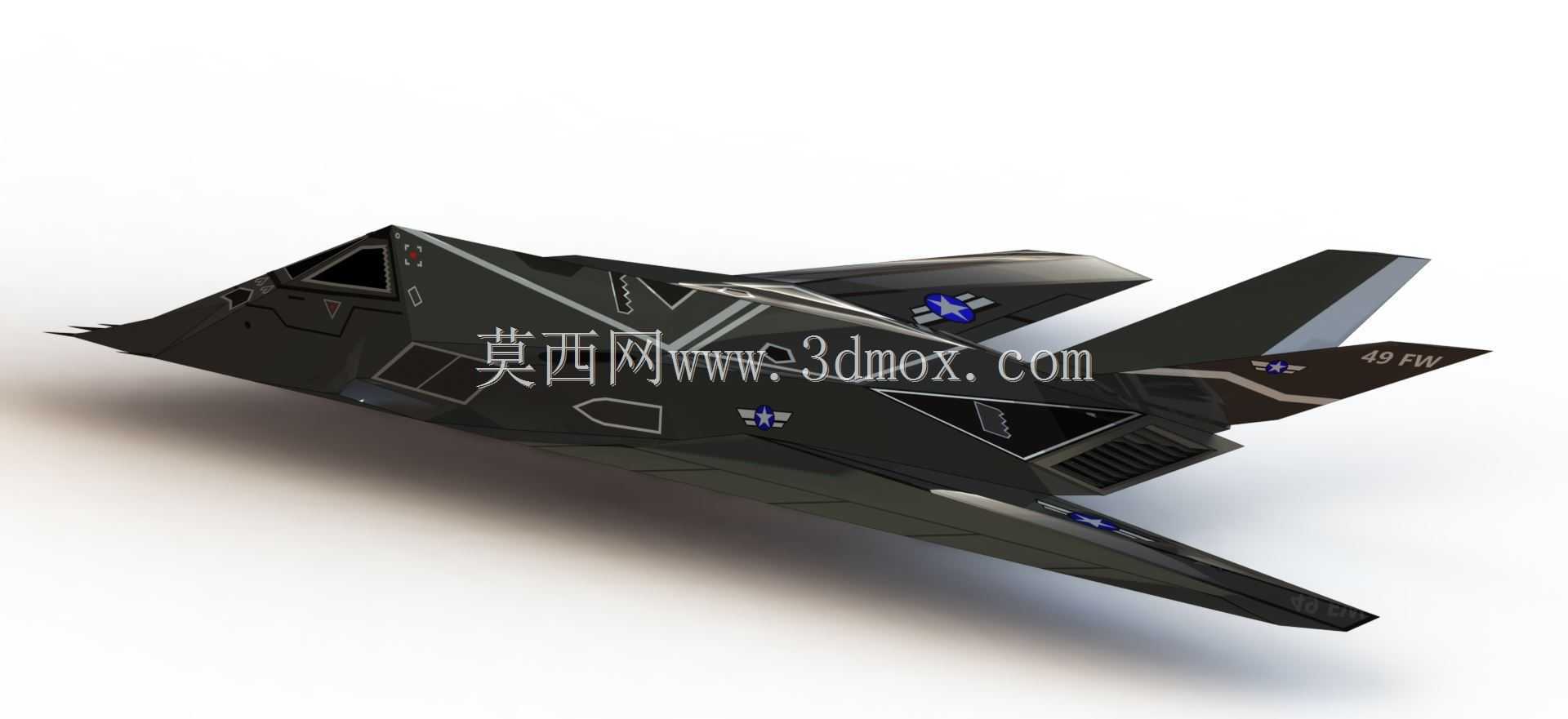

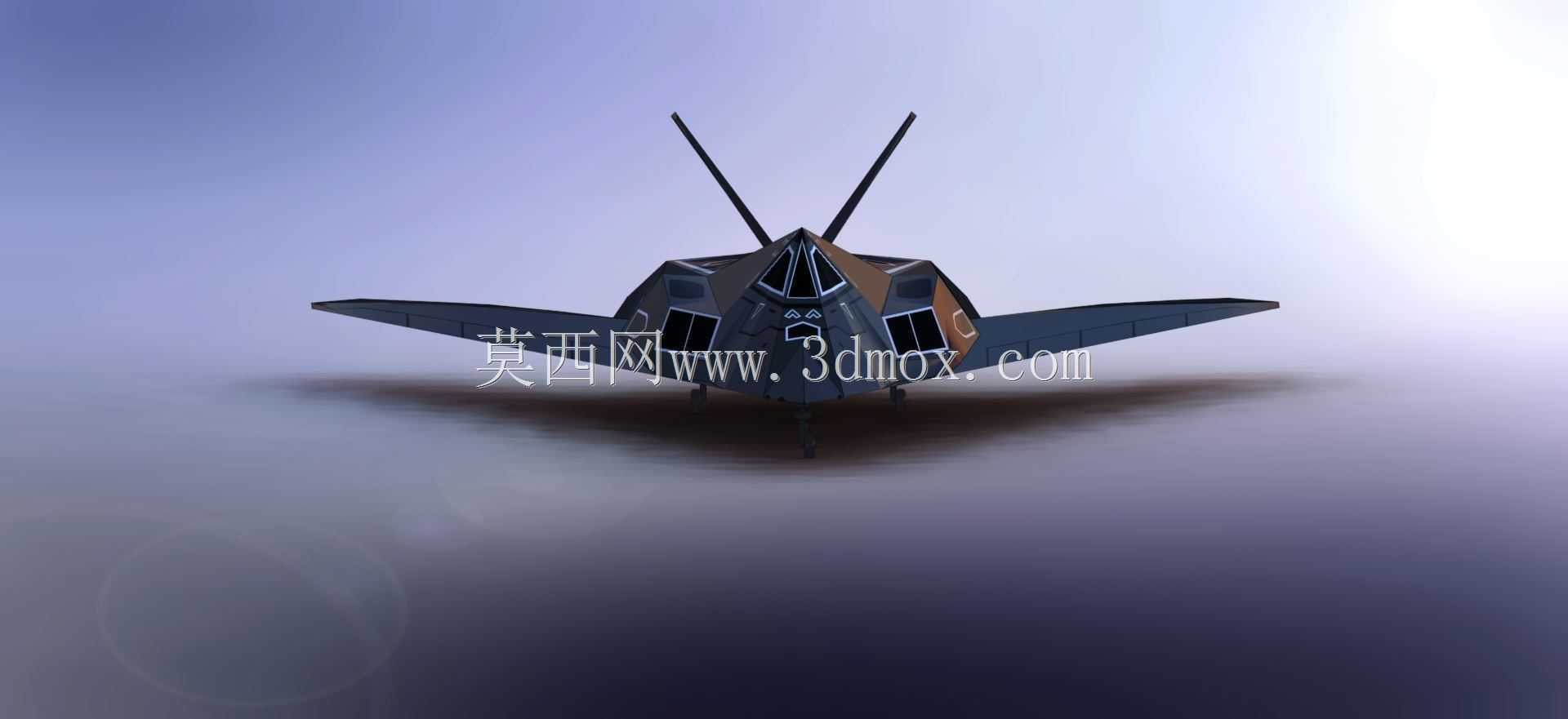

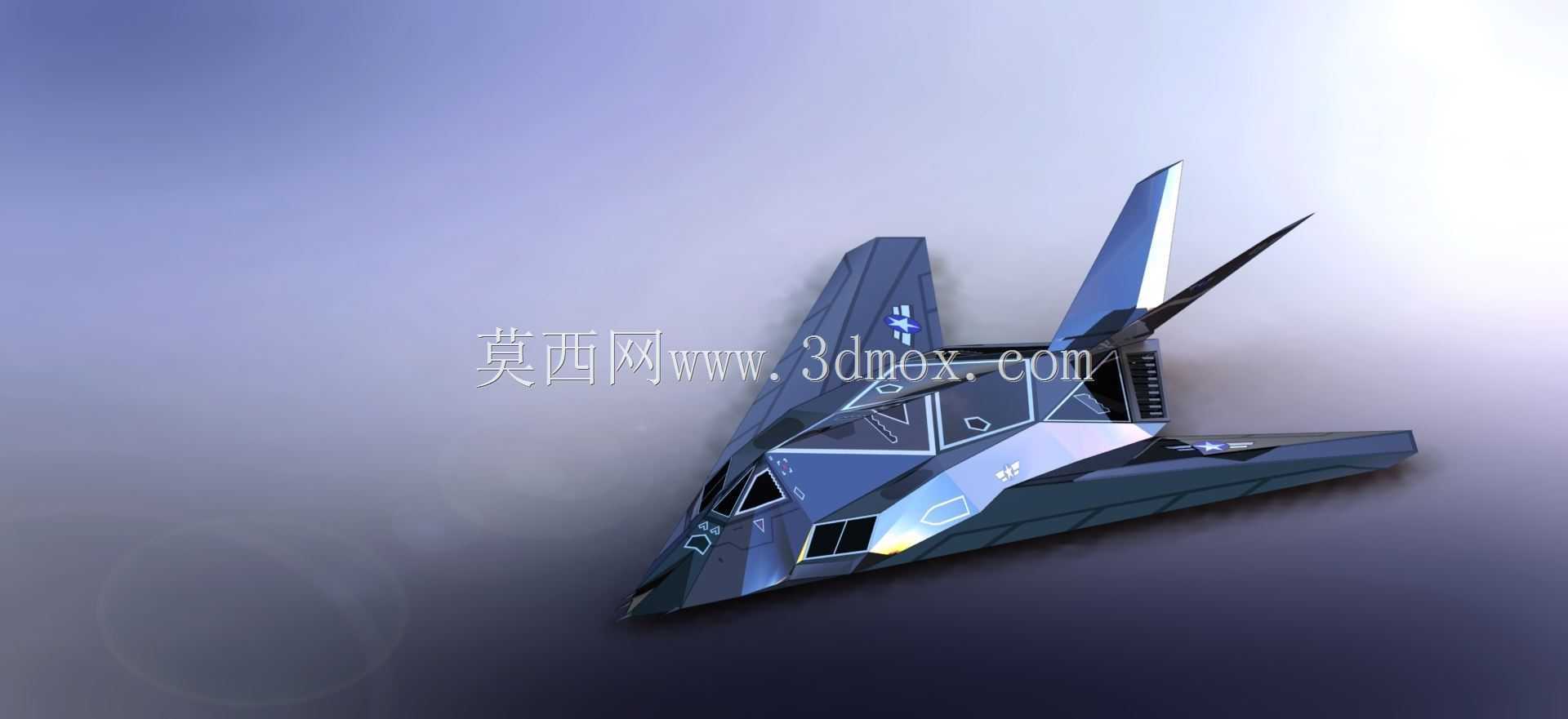

F117夜鹰隐身攻击机精细三维结构

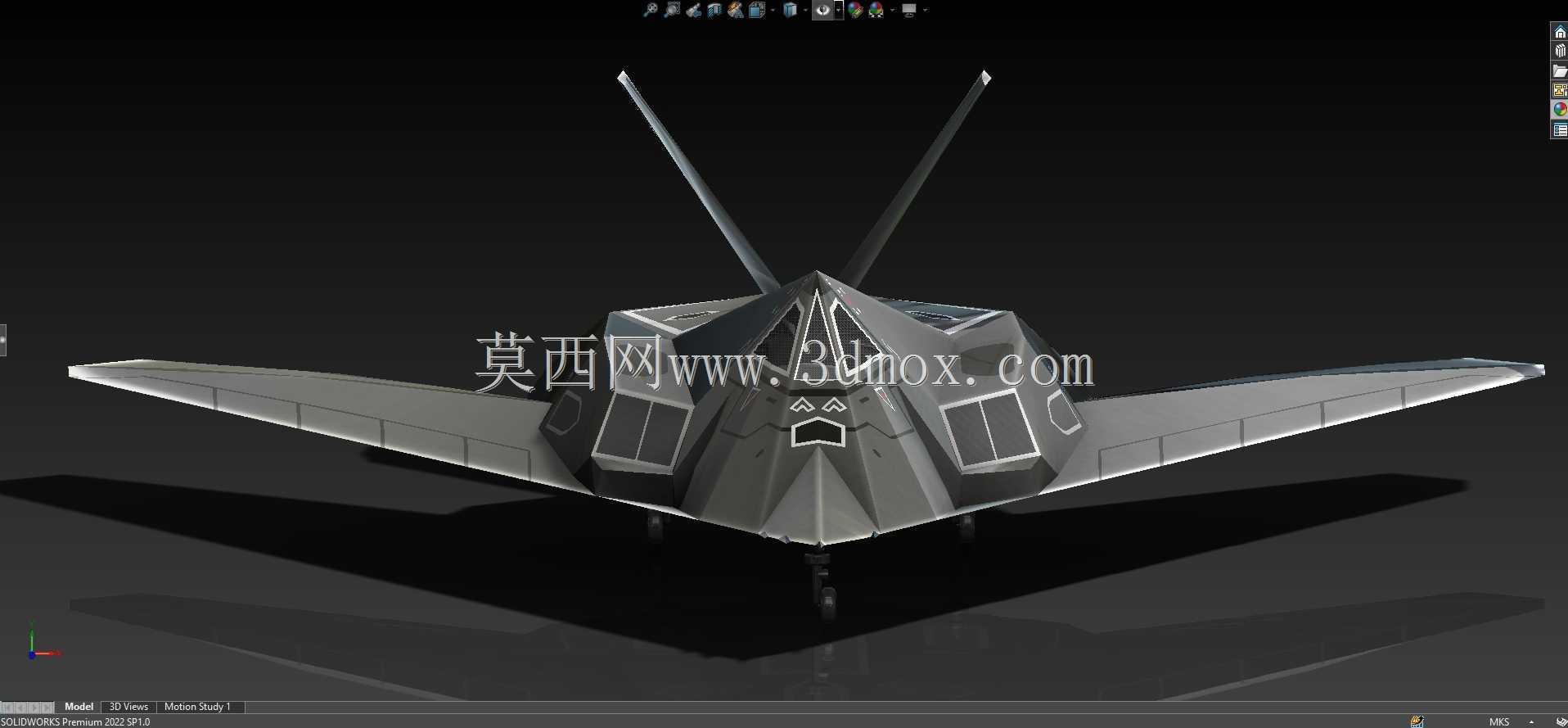

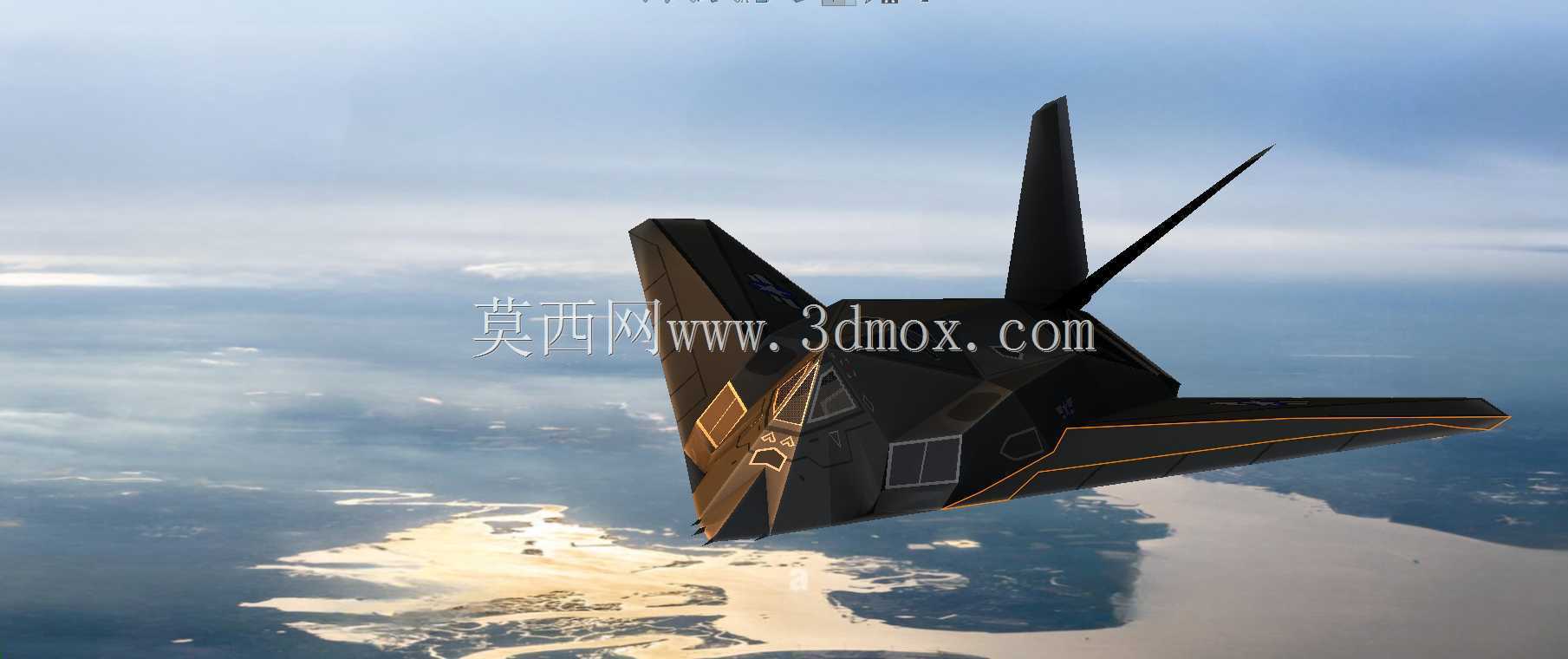

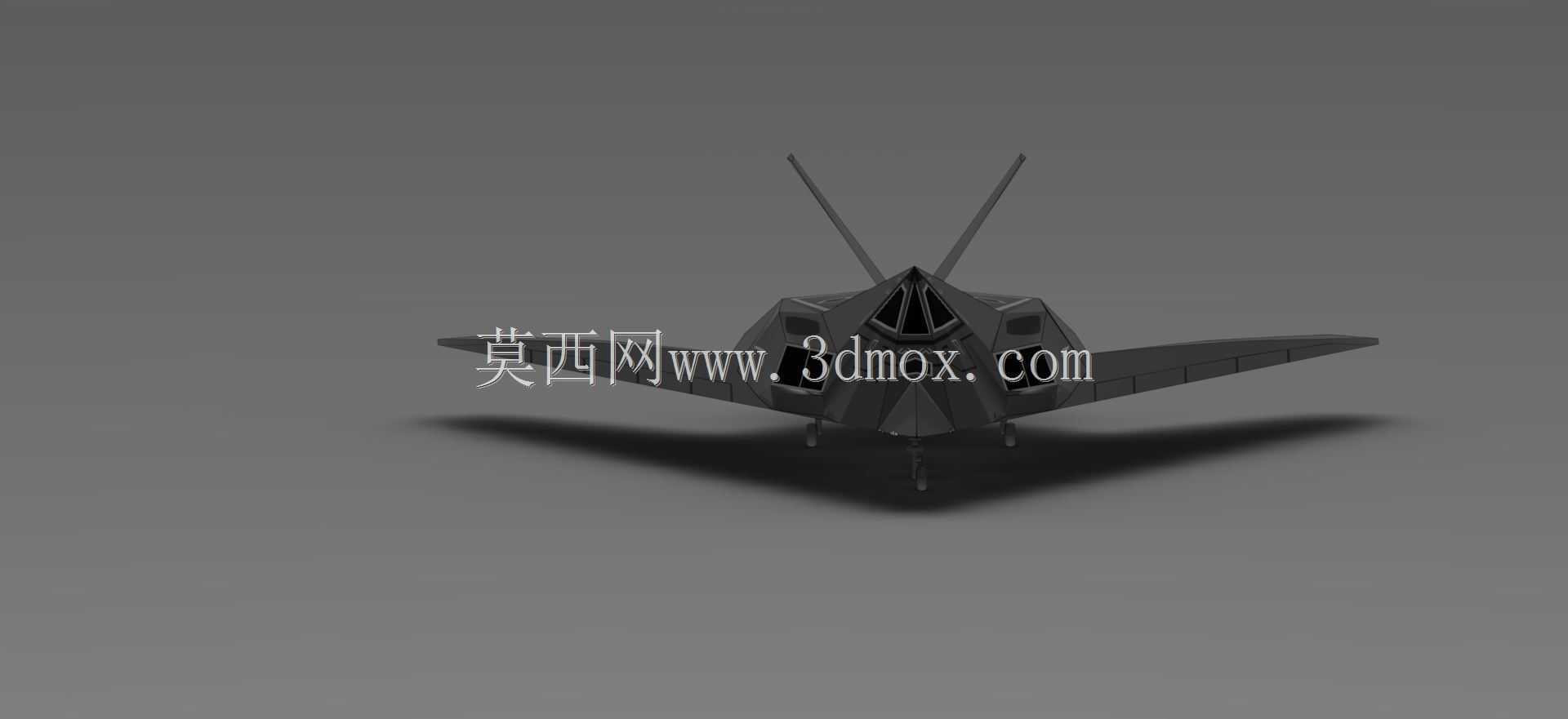

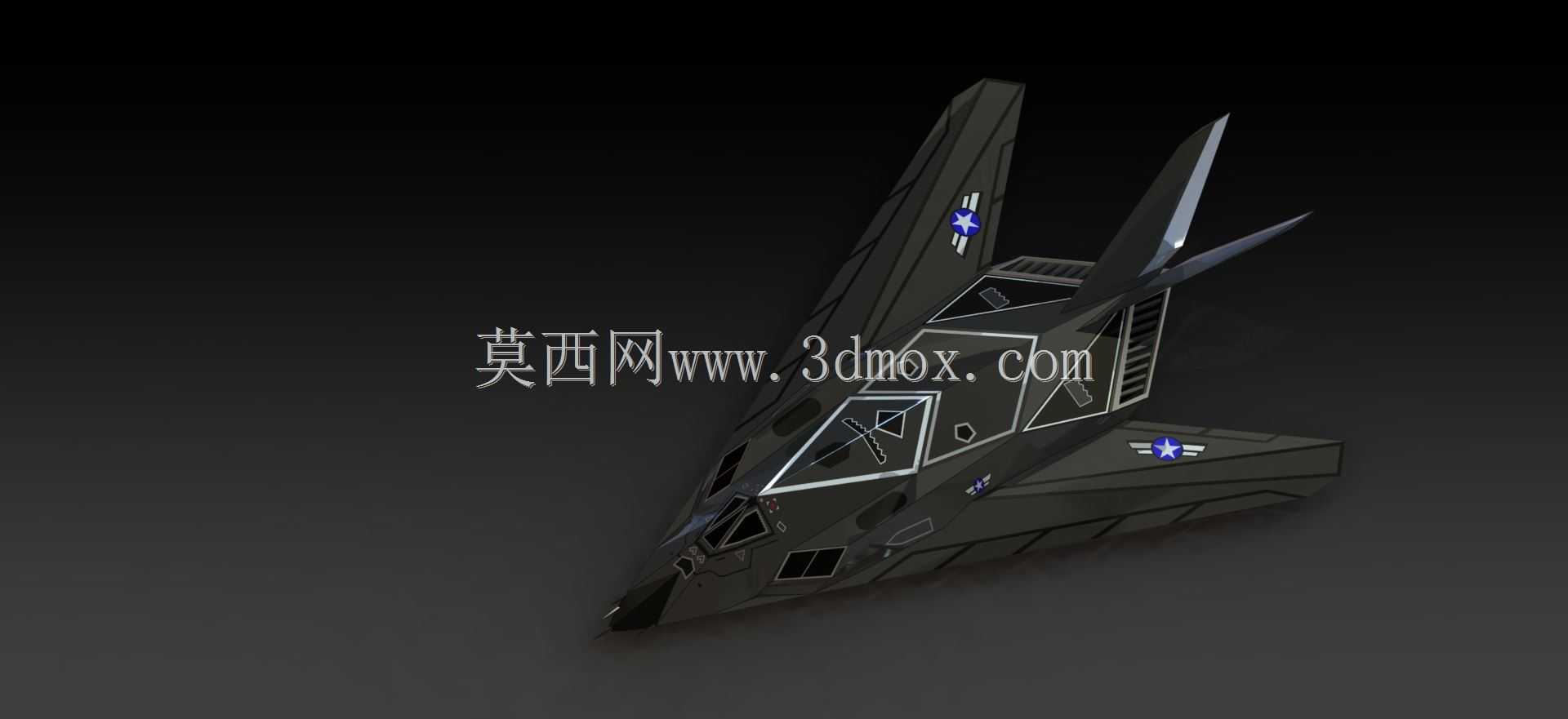

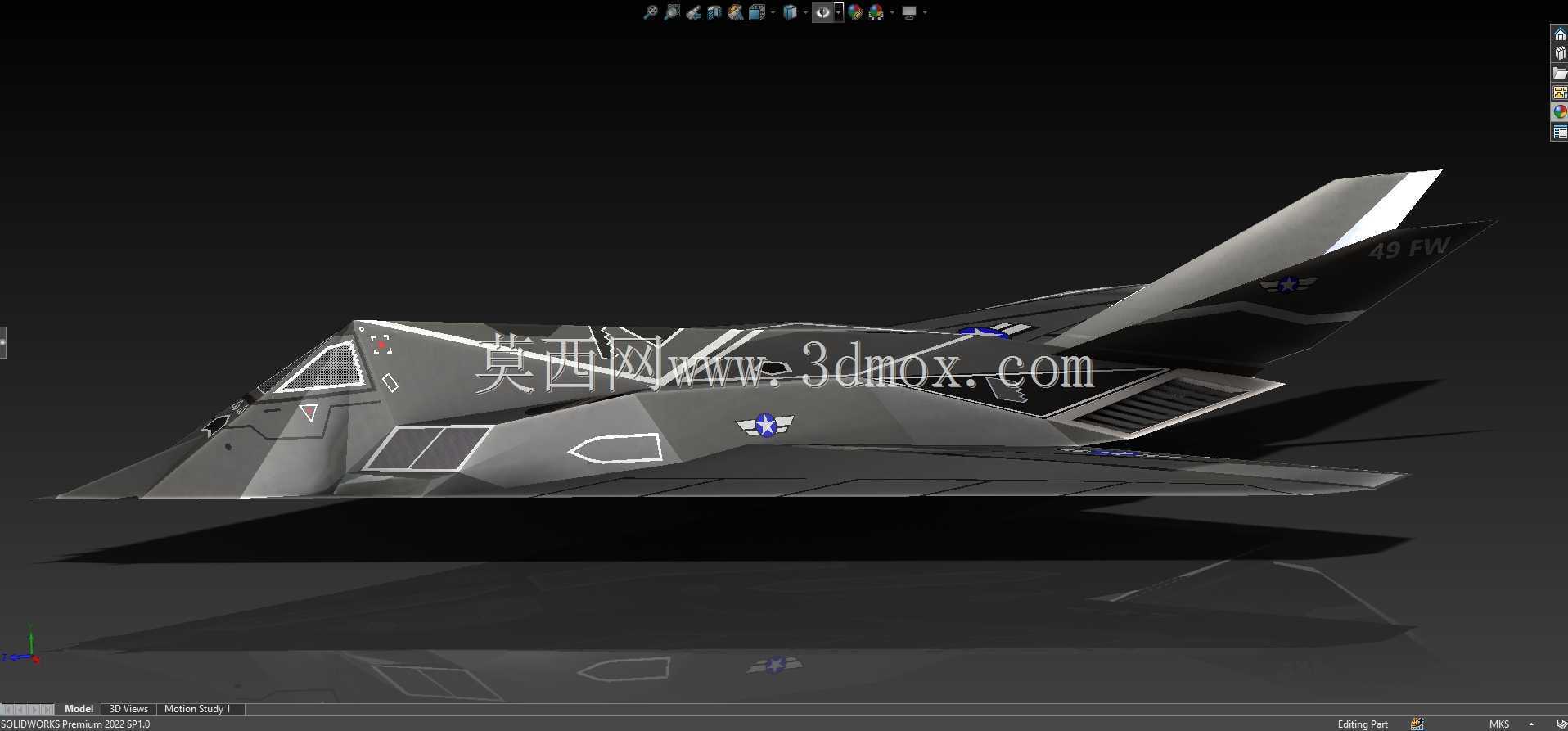

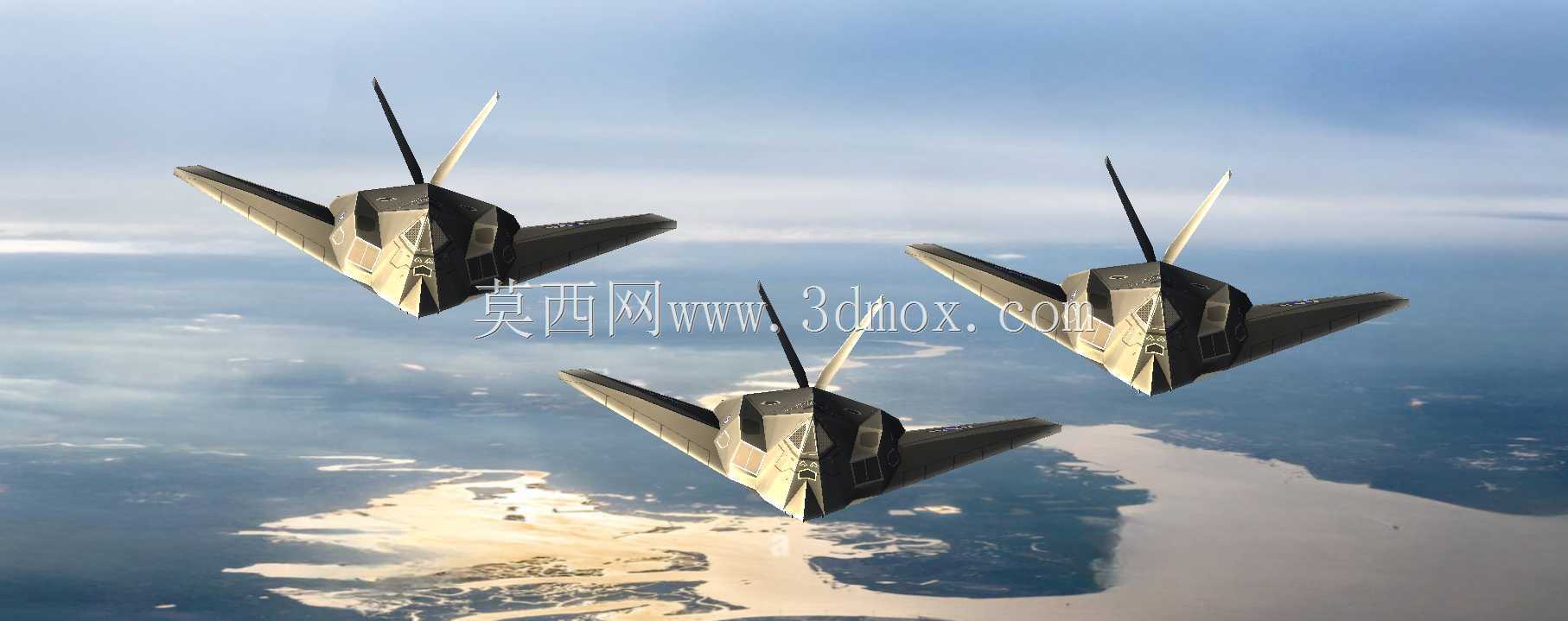

　　该套三维结构围绕F-117夜鹰隐身攻击机展开，整机采用多面体棱边拼接的低可探测构型，完全区别于常规曲面气动布局战机，建模过程中优先还原机身折面、翼身融合三角飞翼、外倾双垂尾、背部埋入式进气道与格栅屏蔽结构，所有蒙皮分块、口盖边界、舵面分割线均按照实机维护逻辑划分，可直接用于航空装备结构演示、隐身构型原理教学、军品展陈数字孪生以及飞行器方案论证场景。

　　从实际用途维度看，F-117作为第一代实用化隐身对地攻击机型，核心作战定位是突破敌方防空雷达网，执行纵深目标精确打击任务，机身所有外形设计均服务于降低雷达反射截面积：整机没有任何连续大曲率强反射曲面，所有棱边按照平行对齐原则布置，将入射雷达波集中反射到极少数无关方向，避免雷达接收到回波信号；进气道布置在机身背部上方，利用机身遮挡地面入射雷达波，进气口加装金属格栅网，既保证进气流量，又屏蔽压气机叶片这个强雷达反射源；座舱盖整体镀膜处理，边缘做锯齿化衔接，避免腔体反射；全机武器全部内置在机腹弹舱，外部没有任何外挂挂架，彻底消除外挂物带来的额外反射源。建模时将这些隐身设计细节全部独立成特征，结构工程师可以直接剖切查看弹舱内部轮廓、进气道S弯走向、格栅栅条倾角参数，用于隐身飞行器外形设计参考。

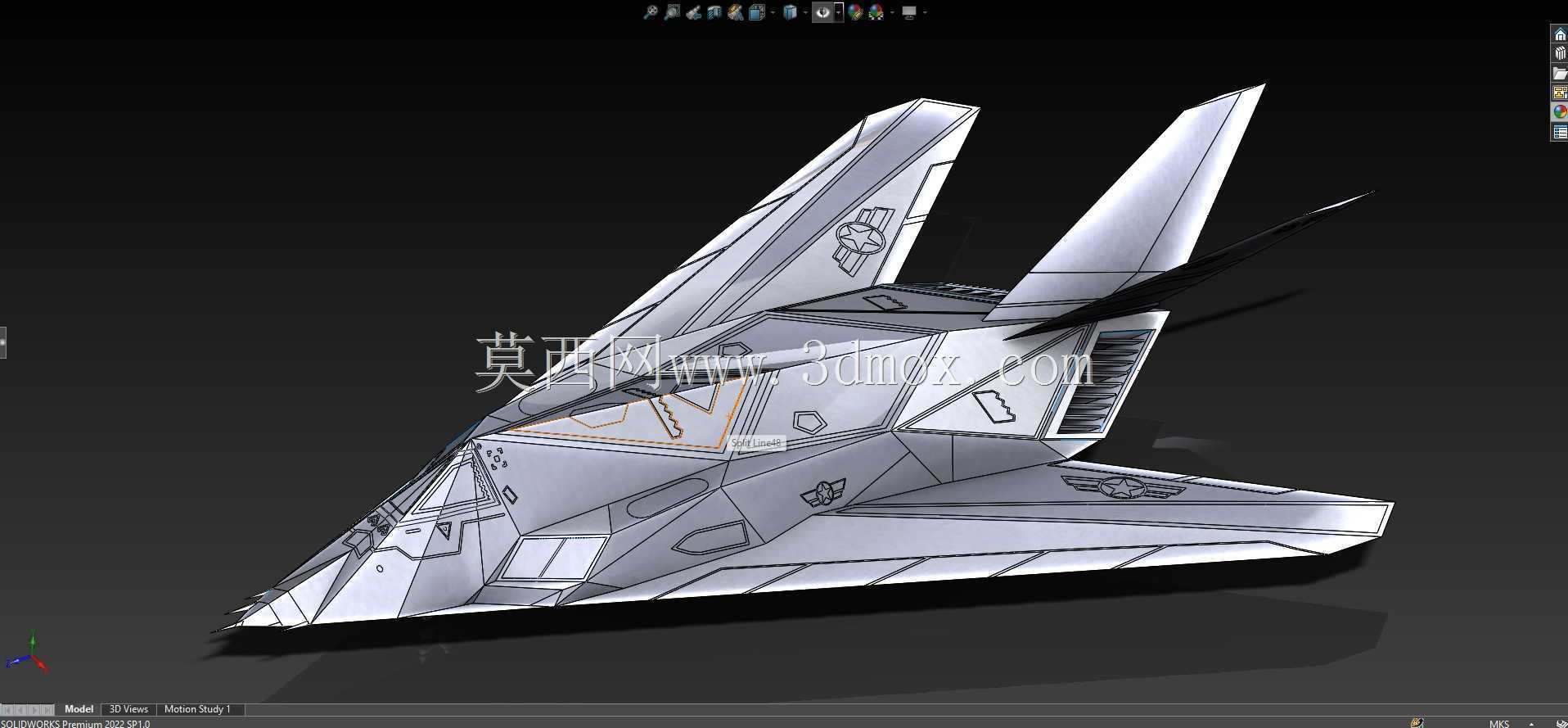

　　结构设计思路上，整机采用翼身融合无水平尾翼布局，机翼为大后掠三角飞翼，后缘设计为多段折线，升降副翼分布在机翼后缘多个折线段上，通过差动偏转实现俯仰与滚转控制；两片垂尾大角度外倾，既规避垂直角构成的角反射器效应，同时垂尾后缘方向舵兼顾偏航配平，机身尾部喷口做扁长形修型，将发动机喷流与冷空气快速混合，降低红外辐射特征，喷口上沿布置导流挡板，遮挡下方红外探测视角。建模过程中机身每一块多边形蒙皮都单独建立实体特征，棱边交汇位置做精准相切约束，没有出现曲面破面、棱线错位的问题，整机装配采用自顶向下的骨架建模逻辑，先建立全机基准轴线、气动站位面，再依次拆分前机身、中机身、后机身、左右机翼、双垂尾、进气道、尾喷口各个大部件，每个部件内部再细分蒙皮、内部框梁、口盖、舵面铰链子装配，各部件之间的配合间隙完全按照实机维护余量设置，拆装演示时不会出现部件干涉。

　　外形尺寸与安装边界层面，整机长度方向以机头尖点为起点，沿机身轴线延伸至尾喷口末端，翼展方向以左右翼尖为最大边界，垂尾顶端为全机高度最高点，建模时预先建立整机外接包围盒，在开展展陈布置、3D打印缩比模型、虚拟仿真场景搭建时，可以直接提取包围盒尺寸预留周边空间：地面展示状态下需要在机身两侧预留机翼全展长的操作空间，机腹下方预留弹舱开启的向下开合余量，背部进气道上方预留进气气流通道，垂尾后方预留舵面偏转活动空间。机身表面的维护口盖轮廓、起落架舱门边界、机身标识涂装分区都做了独立面分组，渲染时可以直接分配材质，金属蒙皮的哑光吸波涂层质感、座舱盖的镀膜透光效果、进气格栅的深色金属质感都可以单独调整参数。

　　对于航空结构设计从业者而言，该模型可以直接用来对比常规曲面战机与多面体隐身战机的外形设计差异，理解平行棱边设计原则、埋入式进气道屏蔽、内置弹舱布局、红外隐身喷口修型这些核心设计手法；在教学场景中，剖切模型可以展示机身内部框板的布置站位、翼梁的传力路径、舵面铰链的安装位置，把隐身战机的抽象设计原理转化为可测量、可拆解的三维结构；在仿真场景搭建中，整机面数经过合理优化，既保留所有外形细节，又可以直接导入渲染环境做飞行姿态演示、地面维护场景搭建，不需要额外做几何修复。机身各个舵面都设置了独立的旋转轴约束，可以模拟舵面偏转、弹舱门开启、起落架收放的动作过程，完全满足结构演示、方案验证、展陈可视化的使用需求。
