土耳其无人武装攻击直升机结构设计

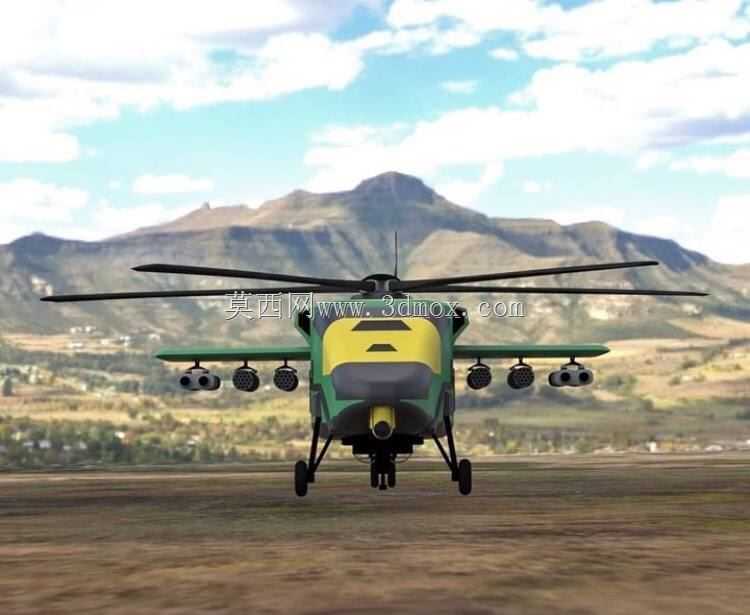

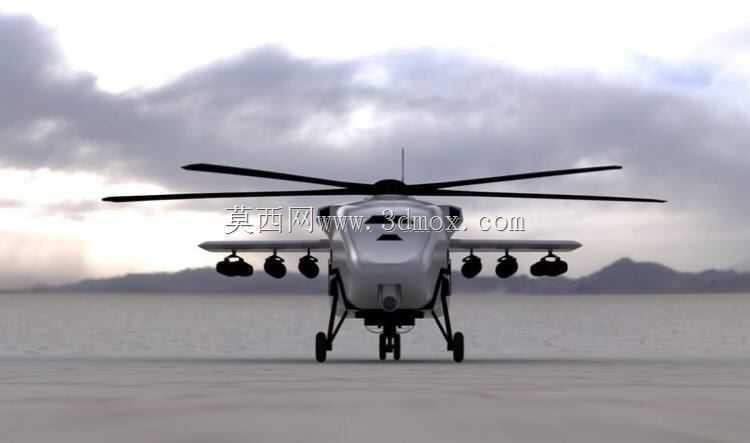

　　这套无人攻击直升机的三维结构方案，面向前沿低空战术支援场景展开，区别于传统有人驾驶武装直升机，整机取消了乘员座舱、生命保障系统、弹射救生通道以及人工操纵连杆机构，把原本分配给座舱段的结构重量与内部空间，全部让渡给任务载荷、航电舱与动力单元，整体构型围绕长航时巡逻、前沿目标侦察、近距火力支援、岸滩与内陆复杂地形伴随作战的需求搭建。从正视图的整机布局可以看到，主旋翼采用多叶大直径设计，旋翼桨叶翼型兼顾低速悬停效率与前飞推进阻力平衡，旋翼桨毂位于机身顶部中轴线位置，主减速器、涡轮轴动力单元沿机身纵向中心线排布，整机重心严格落在旋翼轴投影范围内，保证满挂载状态下悬停配平余量充足，避免单侧武器挂载带来的偏航力矩超出飞控舵面补偿阈值。

　　机身主体采用棱线过渡的低阻截面设计，机头段没有传统有人武直的风挡结构，取而代之的是光电观瞄转塔安装基座，可预留多光谱传感器、激光测距照射器、红外热像通道的安装接口，机头下方的球形转塔安装位做了下沉式设计，保证观瞄设备对地对空视野无遮挡，不会被前起落架或者短翼挂架遮挡探测视场。机身中部两侧设置短翼挂梁，从图中可见左右短翼各布置三处外挂点，可挂载轻型制导导弹、航空火箭弹发射巢、小型侦察吊舱或者电子对抗载荷，挂梁与机身主承力框直接连接，外挂载荷的冲击力通过挂梁接头传递到机身纵向主梁，不会让蒙皮承受集中挂载载荷；短翼的展长经过边界约束，既保证外挂物之间留有足够安全间距，避免发射时尾焰灼烧相邻挂弹，又不会让短翼展长超出旋翼旋转扫掠范围，

　　防止地面起降、低空贴地飞行时短翼剐蹭障碍物。起落架采用前三点轮式布局，前起落架为单轮结构，布置在机头航电舱后方，主起落架为双轮组、分列机身腹部两侧，起落架支柱采用油气缓冲结构，着陆时的冲击载荷通过支柱传递到机身下部承力框，适配野外简易起降点、铺装路面甚至小型舰艇甲板的起降工况；起落架的收放边界在建模阶段就做了全包络干涉检查，确认收起状态下机轮完全收纳进机身腹部整流罩内，不会额外增加巡航飞行阻力。尾段布局延续常规单旋翼带尾桨直升机的配平逻辑，尾梁从机身尾部向后延伸，末端设置垂直尾翼与尾桨安装座，尾桨用于平衡主旋翼旋转产生的反扭矩，垂尾在高速前飞时可提供部分航向稳定力矩，降低尾桨的持续功率消耗。针对海军岸基与陆军野战两类使用场景，

　　整机结构设计预留了防腐密封与快速检修的考量：机身底部蒙皮接缝、航电舱开口、武器挂架接口都做了抬高布置，避免近海高盐雾环境、野外扬尘泥水侵入内部舱段；机身侧面开设多处快卸维护口盖，地勤人员不需要拆解大面积蒙皮，就可以完成动力单元滤芯更换、航电模块插拔、武器挂架接线检测，前沿部署条件下的再次出动准备时间被大幅压缩。建模过程中对全机的安装边界做了逐层校验：主旋翼旋转平面到垂尾顶端、尾桨旋转盘面到尾梁末端的安全间隙都留出足够余量，外挂物投放轨迹、起落架收放运动路径、光电转塔俯仰旋转范围都做了运动仿真，确认任意工况下不存在零部件硬干涉；机身内部的燃油箱布置在重心附近的机身中段，燃油消耗过程中整机重心偏移量控制在飞控允许的配平区间内，不会随着航程推进出现操纵特性突变。这类无人旋翼作战平台不需要预留乘员活动空间，可以把整机外形做的更加紧凑，雷达反射截面积控制、红外信号抑制设计也更容易实现，发动机排气口可引入尾梁周边的冷空气混合降温，降低红外制导武器的锁定概率；整机结构模块化程度高，旋翼桨叶、短翼挂梁、起落架组件都设计为可快速更换的单元，战损或者日常磨损后可以直接替换备件，不需要整机返厂维修，非常适合高节奏的低空作战部署需求。
