自行车刹车传动用桶调节器三维结构设计

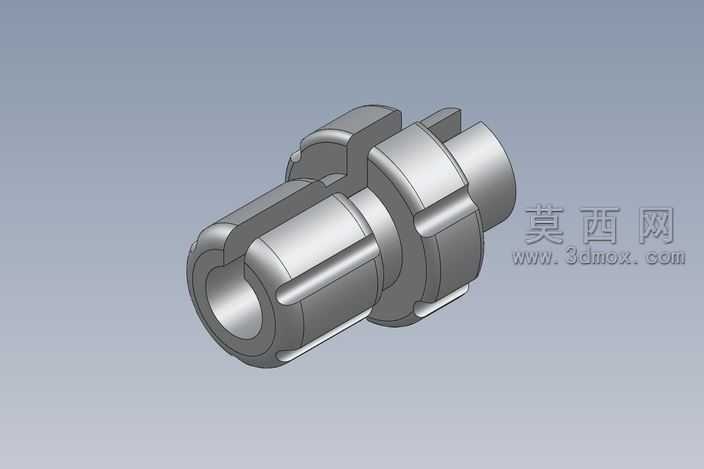

本作品为适配自行车刹车与传动转移机制设计的桶调节器三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以回转体基础特征搭建零件的主体筒身轮廓，通过拉伸、切除命令完成两端对接轴段的结构塑造，针对筒身外侧的多组凸起卡位结构，采用草图绘制截面轮廓后沿轴向拉伸的方式生成，同时对所有棱边添加符合机械加工规范的圆角过渡，避免应力集中问题。模型渲染阶段采用金属哑光材质模拟钢制零件的真实质感，通过环境光遮蔽效果凸显筒身内孔、外侧卡位槽的结构层次，调整视角为等轴测视角，完整呈现零件的轴向贯通内孔、外侧周向分布的卡位凸台、两端不同直径的对接轴段的全部结构细节，模型无多余碎面、特征树逻辑清晰，所有尺寸均参考自行车刹车调节机构的实际装配需求设定，保证内孔直径、卡位凸台的间距与宽度、两端轴段的配合尺寸符合通用自行车配件的装配公差要求。设计思路围绕实际项目的使用需求展开，因项目中需要适配自行车刹车的行程调节与动力转移功能，该桶调节器作为刹车传动路径中的调节连接件，需要承担传动限位、行程微调的作用，因此在结构设计时，外侧的周向凸台既可以作为调节时的施力卡位，方便使用者旋转调整部件的轴向位置，也可以在装配后与周边限位件配合防止部件自转松脱，贯通式内孔用于穿设刹车传动钢线，两端不同直径的轴段分别适配刹车臂与固定座的安装孔位，整体结构紧凑无冗余设计，在满足功能需求的前提下尽可能简化零件外形，降低后续加工的难度，模型同时导出了STEP、IGES等通用三维格式，可导入其他主流三维软件进行装配干涉检查、工程图生成或者仿真分析使用，能够直接用于相关机械设计项目的参考、教学演示或者非标配件的设计开发。
