固体边缘同心圆弧螺旋导轨结构

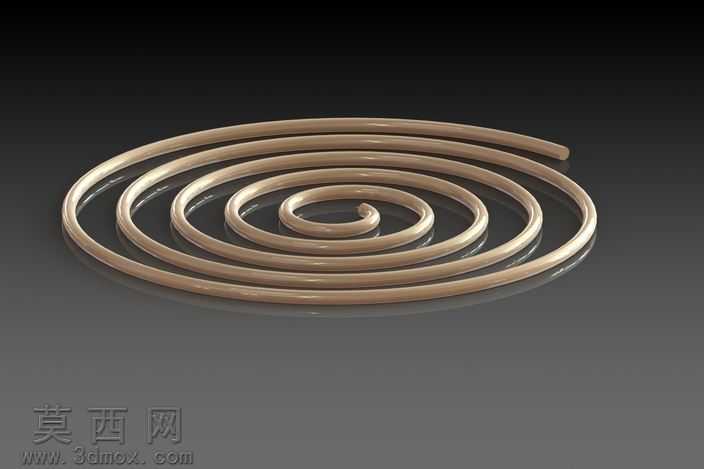

该三维结构采用参数化建模思路完成，整体为平面涡旋形态的实心圆截面螺旋构件，建模阶段首先确定螺旋的基准平面，以基准平面中心为原点，通过定义多圈递减的同心圆弧轨迹，精准控制每一圈螺旋的曲率半径与圈间距，确保相邻螺旋段之间保持均匀的间隙，避免出现轨迹交叉或间距不均的问题。轨迹绘制完成后，在轨迹的端点位置创建垂直于螺旋切线方向的基准面，在该基准面上绘制符合设计尺寸的圆形截面轮廓，通过扫描特征将圆形截面沿预先绘制的螺旋轨迹进行扫掠，生成连续的实心螺旋主体，建模过程中严格控制截面与轨迹的垂直约束，避免扫描过程中出现截面扭转、实体畸变的问题，保证整体结构的壁厚均匀、曲面过渡顺滑。完成主体建模后，对螺旋的两个自由端进行圆角过渡处理，去除尖锐的棱边，提升构件的工艺合理性，避免实际应用中出现应力集中的问题。材质与渲染阶段，为构件赋予哑光金属材质，调整材质的粗糙度、反射率参数，模拟铜质金属的温润质感，渲染时采用渐变深灰色背景，搭配柔和的侧上方打光，突出螺旋结构的层叠立体感与曲面光影变化，清晰展现每一圈螺旋的轮廓形态与空间层次。该结构的设计核心是利用同心圆弧构成的连续螺旋轨迹，实现平稳的导向功能，可作为传动系统中的涡卷导轨、弹性储能构件或流体导流结构使用，整体结构无多余特征，所有曲面均为连续顺滑过渡，几何精度满足机械加工与装配的要求，建模过程中保留了完整的参数化特征，可通过调整螺旋圈数、圆弧半径、截面直径等参数快速生成不同规格的同类型结构，适配不同的使用场景需求。
