Amarok重载三工位连接夹具结构

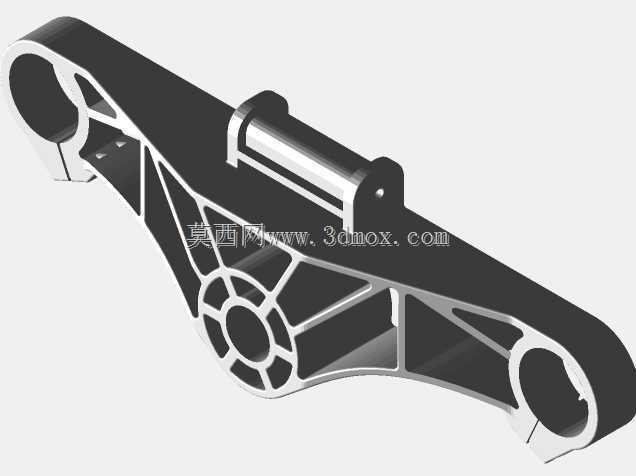

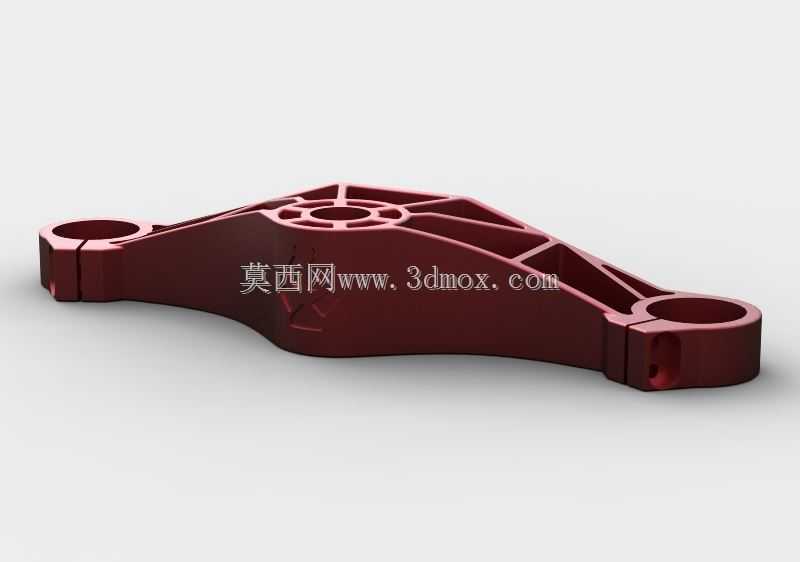

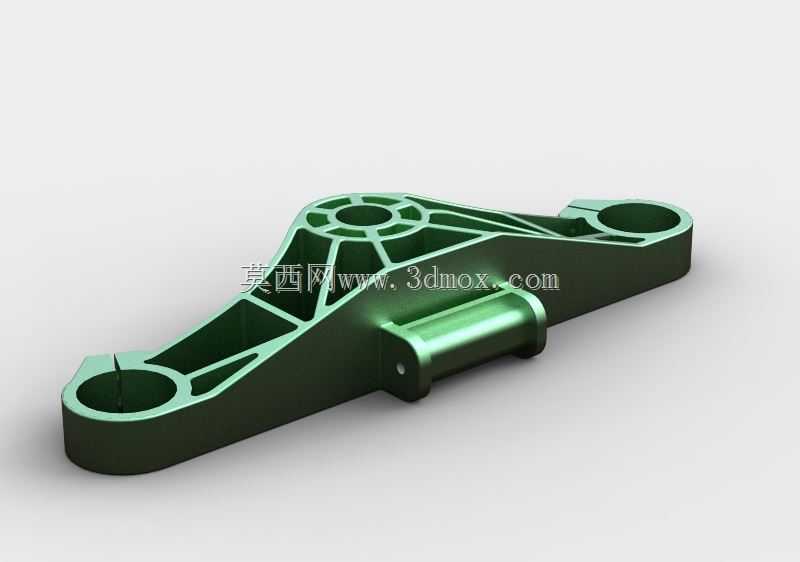

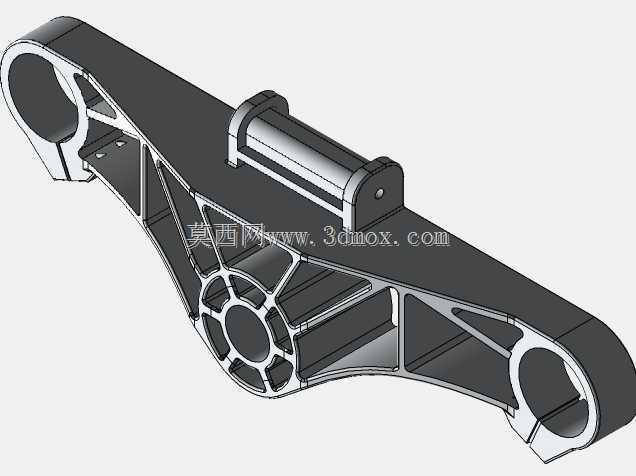

　　这套三工位连接夹具的结构开发，最初是围绕越野车型底盘周边外挂辅件的多点位刚性固定需求展开，实际落地场景覆盖户外作业车辆的附加装备挂载、工装台面上的多工位工件定位、轻型传动链路里的连杆传力支撑，并非单一用途的定制件。在野外勘测、林区作业、越野改装这类工况里，车辆经常需要在侧部或底盘预留点位固定备用油桶、工具收纳架、辅助探测设备，普通单孔吊耳只能完成单点锁附，多个独立吊耳分别焊接或锁附在车架上时，很难保证三个连接点位的同轴度与相对位置公差，车辆经过颠簸路面时，各个吊耳承受的交变载荷无法均匀分散，很容易出现单个吊耳根部应力开裂、螺栓松动脱落的问题。这款一体成型的三夹臂结构，直接把三个连接孔位做在同一个本体上，从根源上消除了多件装配带来的累积公差，三个点位的相对位置在毛坯加工完成后就完全固定，安装时只需要依次对准三个预装位拧紧紧固件，不需要反复调整垫片补偿位置偏差，现场装配效率比分体式吊耳组提升非常明显。

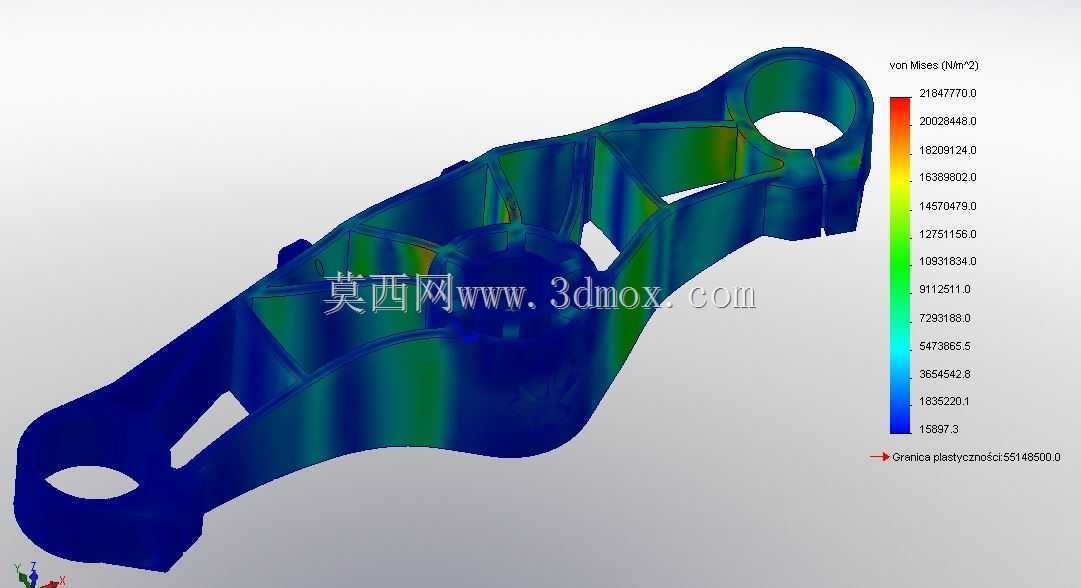

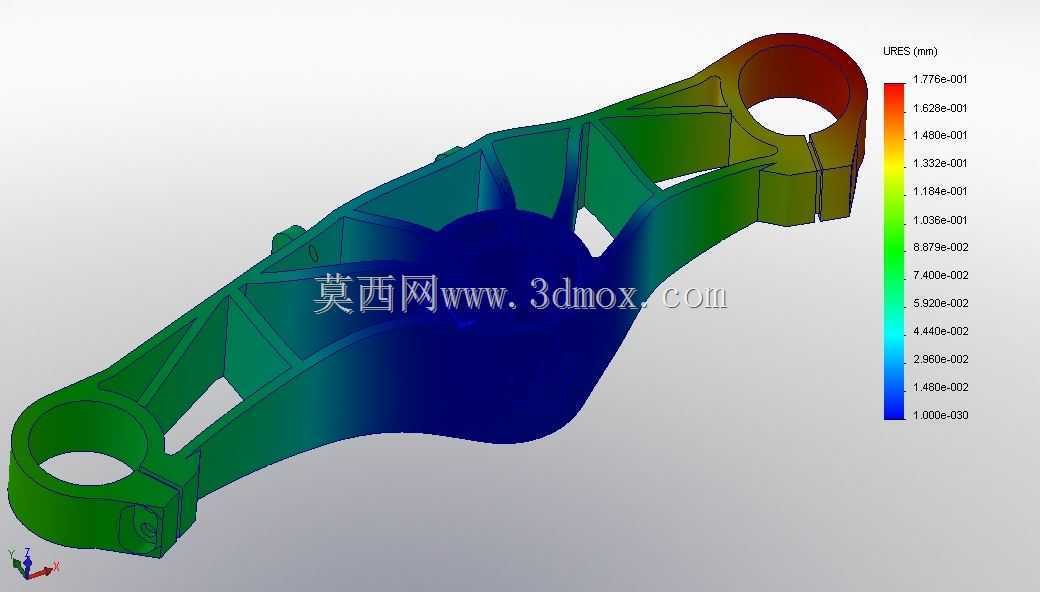

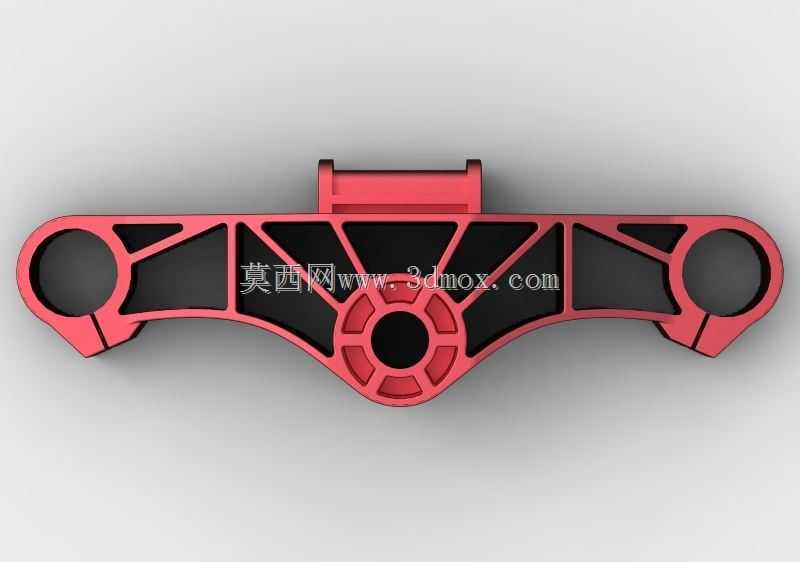

　　从受力逻辑来看，本体整体采用长跨度异形梁布局，两端的大尺寸通孔是主承载连接位，用来和车架或者固定基座做铰接或螺栓锁附，中间区域的网格状加强筋布局，是整个结构设计里最核心的部分。最初做方案推演时，团队先尝试过等厚度实心板的构型，整体重量接近两公斤，虽然静载强度足够，但装在车辆外挂位置会大幅增加簧下质量，车辆行驶过程中产生的惯性冲击载荷会随重量同比放大，反而得不偿失。后续通过拓扑优化算法，把受力传递路径上冗余的材料全部去除，只保留沿主应力走向的筋条，最终成品重量控制在805克左右，在300牛的额定工作载荷下，安全系数达到2.52，最大位移量仅0.17毫米，这个变形量远低于紧固件连接允许的滑移阈值，不会因为本体形变导致连接孔位错位、螺栓受剪异常。

　　制造工艺层面，整个结构没有复杂的五轴加工特征，所有型腔、加强筋、安装孔的加工都可以在常规三轴数控机床上完成，不需要定制特殊角度的工装夹具，也不需要翻砂铸造或者注塑开模，小批量试制阶段直接用整块铝合金或工程塑料板材铣削成型即可，单件加工周期短，改型调整时只需要修改三维模型里的孔位间距、筋条厚度参数，不需要重新投入模具成本，非常适合改装件、非标工装的快速迭代场景。本体上的三个连接孔都做了加厚的凸台设计，孔的端面预留了足够的贴合面积，紧固件锁紧时压力可以均匀分布在凸台端面上，不会因为局部压强过大压伤基体表面，孔壁的厚度也经过抗剪校核，即使承受侧向冲击载荷，也不会出现孔口撕裂的失效形式。

　　安装边界方面，整个夹臂的轮廓沿长度方向平缓过渡，底部的贴合面做了随形的弧度设计，可以适配圆管车架或者平面基座的安装需求，不需要额外加工过渡垫块。筋条之间的镂空区域一方面用来减重，另一方面也给加工过程中的排屑、后期使用中的泥沙排出留出了通道，车辆在泥泞、沙尘环境下行驶时，泥沙不会堆积在型腔内部，日常冲洗维护时高压水枪可以直接穿过镂空区域把残留杂物冲净，不会因为积水积沙导致本体腐蚀或者运动卡滞。在工装台应用场景里，这个三夹结构可以同时装夹三个小型工件，或者作为三点定位的压紧桥板，配合快速夹钳使用，一次装夹就能完成三个工位的铣削、钻孔加工，减少了工件反复拆装带来的定位误差，在轻型自动化设备的连杆机构里，它也可以作为同步传动的摇臂使用，三个孔位分别连接驱动端、从动端和阻尼缓冲端，一体结构的刚性可以保证传动过程中动作同步，不会因为臂体形变出现动作滞后、定位偏差的问题。
